CAD拉伸差集绘制实体

下面给大家介绍的是CAD拉伸差集绘制实体的方法与步骤，喜欢的朋友可以一起来关注软件自学网学习更多的CAD教程。

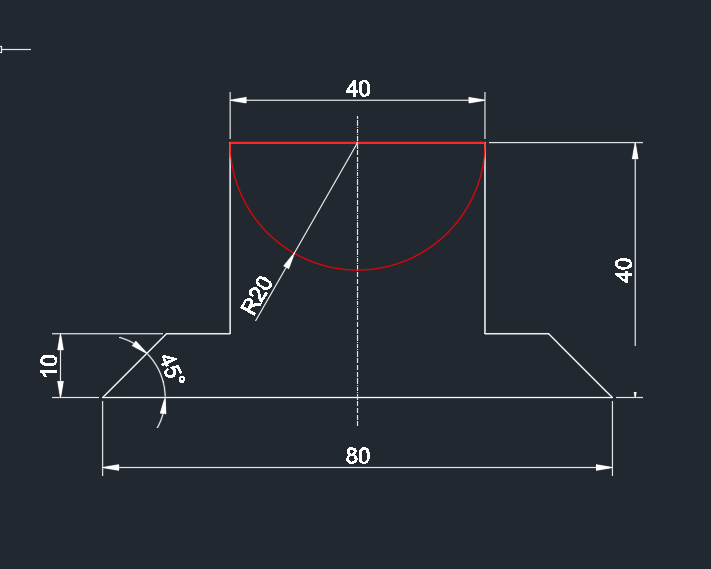

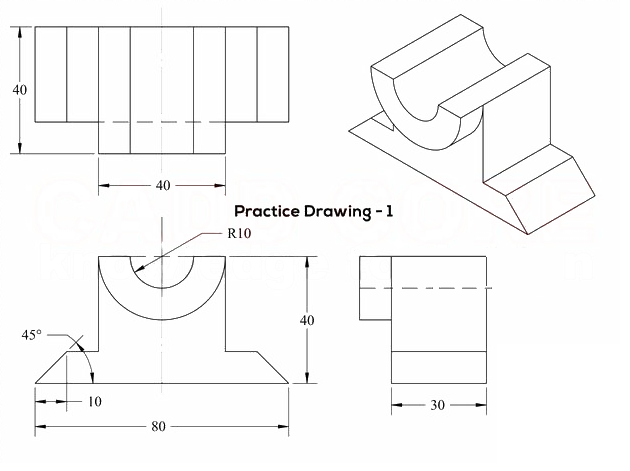

1、实例效果如下：

CAD拉伸差集绘制实体第1步

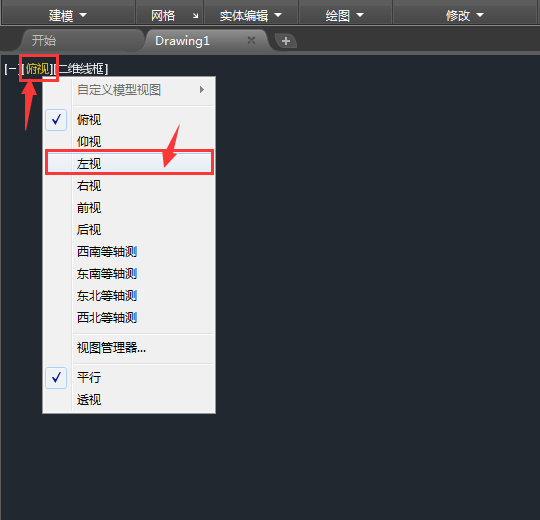

2、点击视图里面的左视，效果如下：

CAD拉伸差集绘制实体第2步

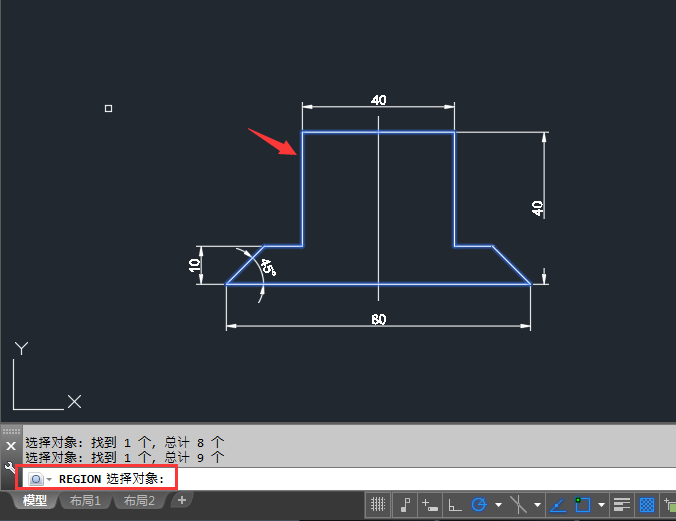

3、然后绘制下面的截图出来，效果如下：

CAD拉伸差集绘制实体第3步

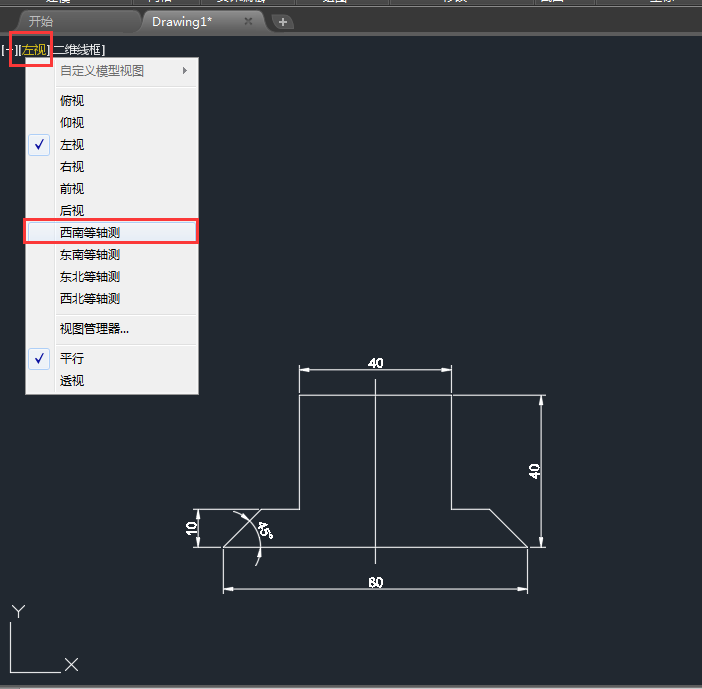

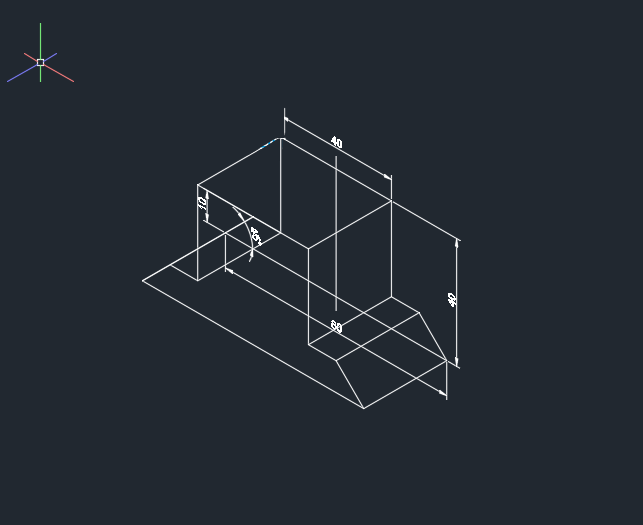

4、绘制出来，点击西南等轴测，效果如下：

CAD拉伸差集绘制实体第4步

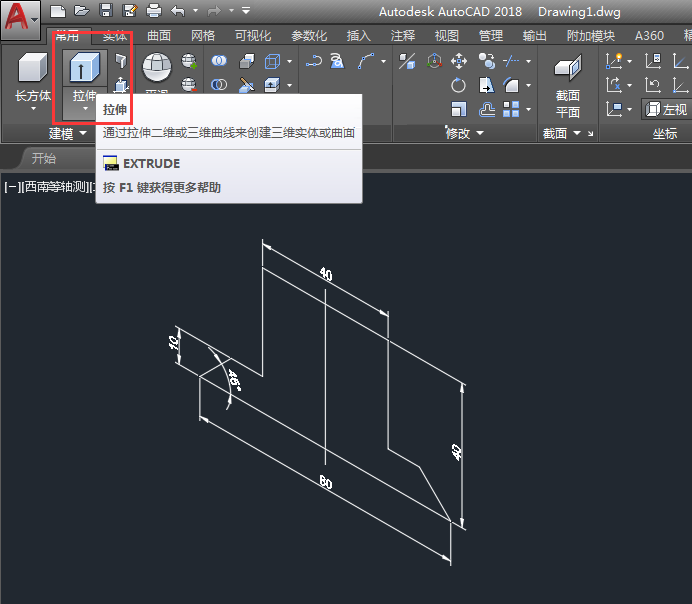

5、然后点击拉伸工具，选择面后空格。

CAD拉伸差集绘制实体第5步

6、然后设置拉伸高度为20mm，效果如下：

CAD拉伸差集绘制实体第6步

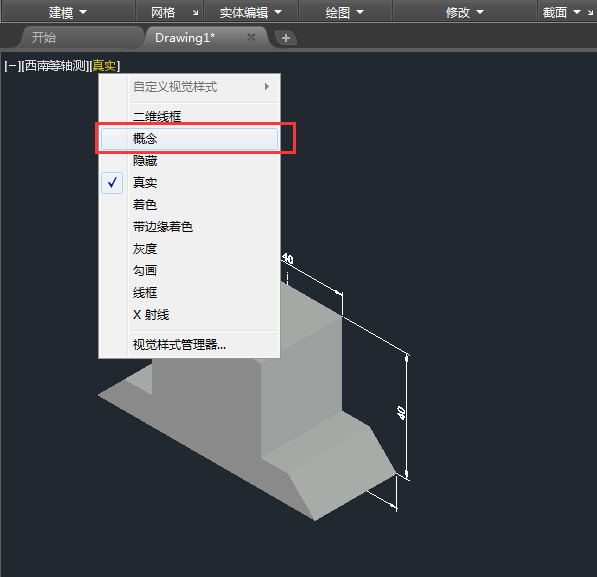

7、然后点击直实里面的概念设置出来，效果如下：

CAD拉伸差集绘制实体第7步

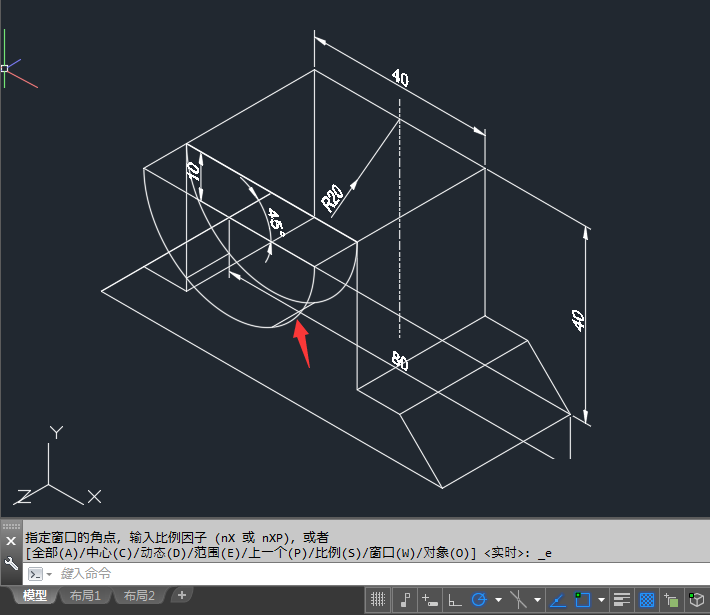

8、同样的方法，点击左视里面绘制一个圆形，绘制下面半圆出来，效果如下：

CAD拉伸差集绘制实体第8步

9、然后再拉伸对象，设置10高度厚度，效果如下：

CAD拉伸差集绘制实体第9步

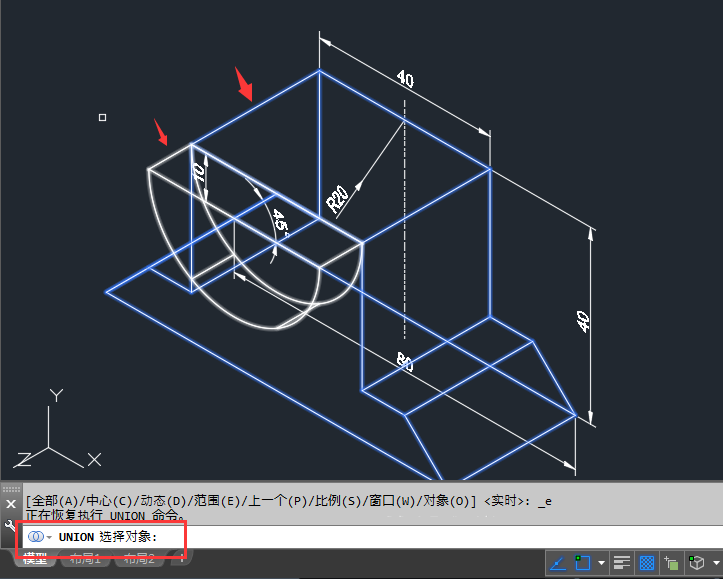

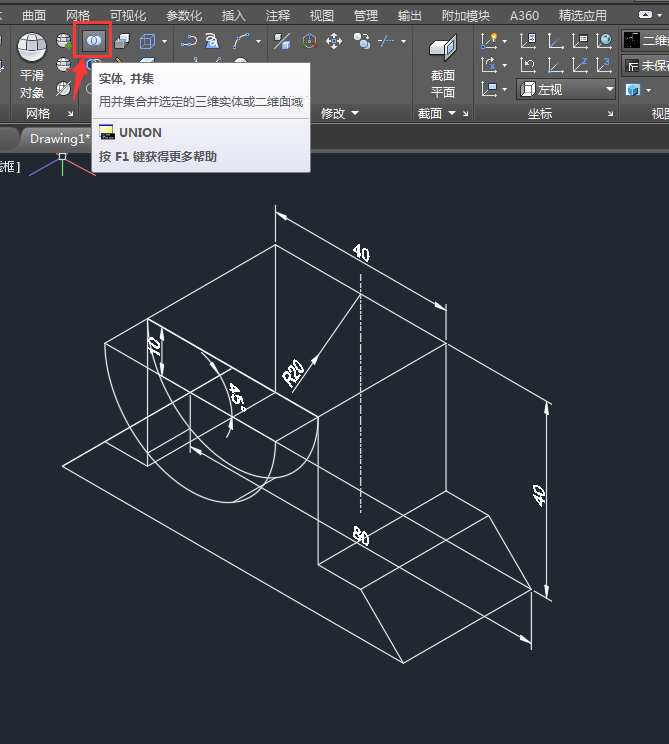

10、然后点击实体并集，选中两个对象，就可以进行合并，效果如下：

CAD拉伸差集绘制实体第10步

11、合并好后，效果如下：

CAD拉伸差集绘制实体第11步

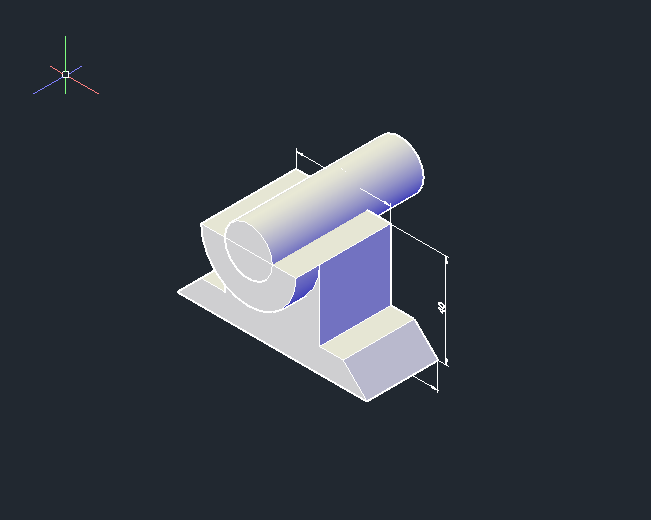

12、同样的方法，再绘制一个大柱圆出来，效果如下：

CAD拉伸差集绘制实体第12步

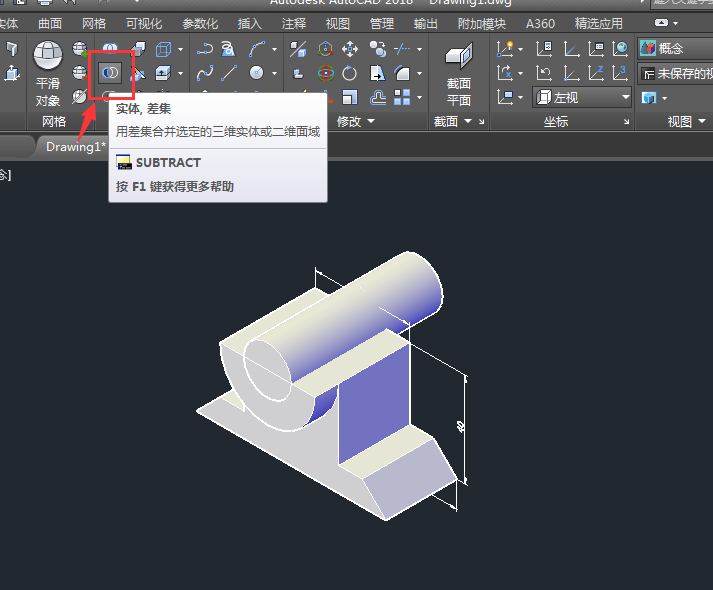

13、然后再使用差集工具，把上面一部分删除掉，效果如下：

CAD拉伸差集绘制实体第13步

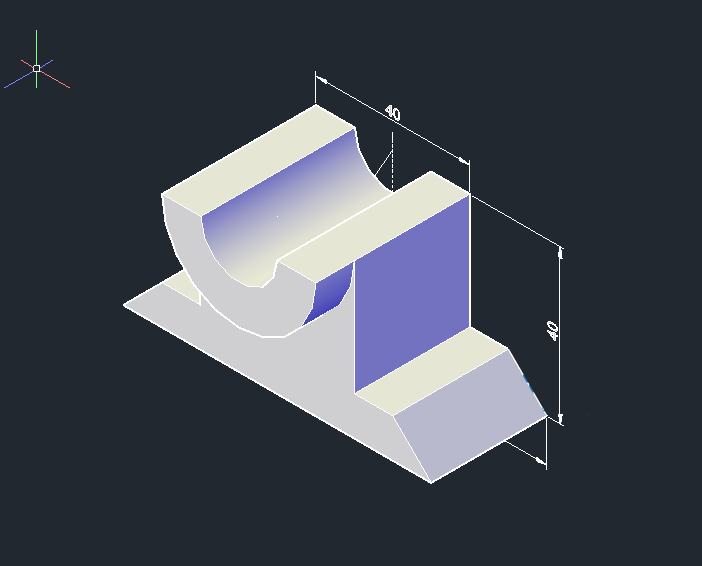

14、然后效果如下：

CAD拉伸差集绘制实体第14步
