CAD倒角差集实体练习

日期:2024-09-20 11:18 作者:

下面给大家介绍的是CAD倒角差集实体练习的方法与步骤，喜欢的朋友可以一起来关注软件自学网学习更多的CAD教程。

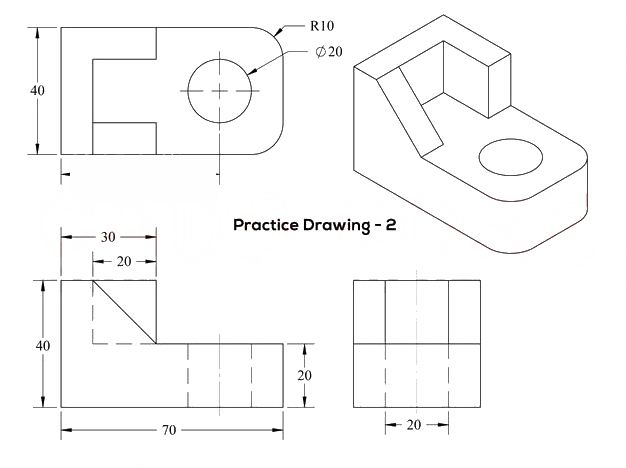

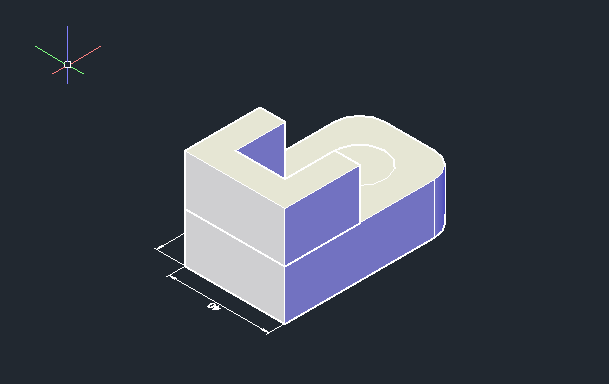

1、看看图片效果如下：

CAD倒角差集实体练习第1步

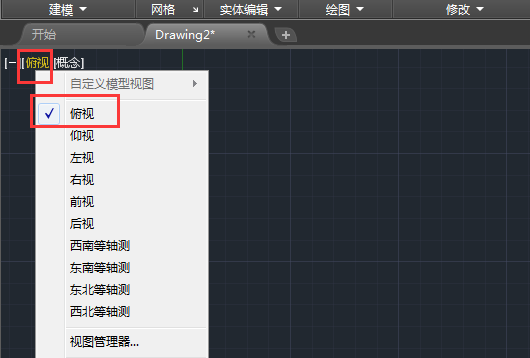

2、点击俯视图，效果如下：

CAD倒角差集实体练习第2步

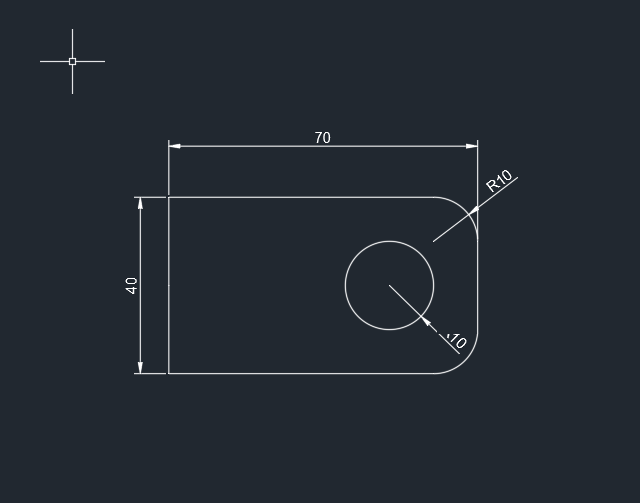

3、然后绘制下面的尺寸图出来，效果如下：

CAD倒角差集实体练习第3步

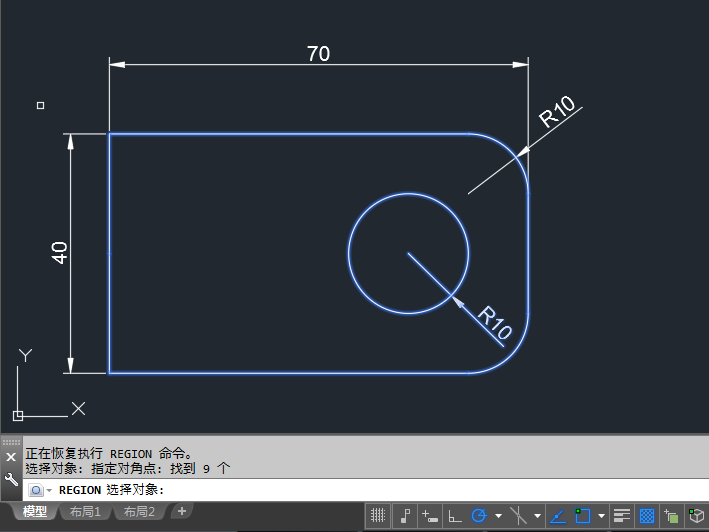

4、然后选中所有对象，进行面域，效果如下：

CAD倒角差集实体练习第4步

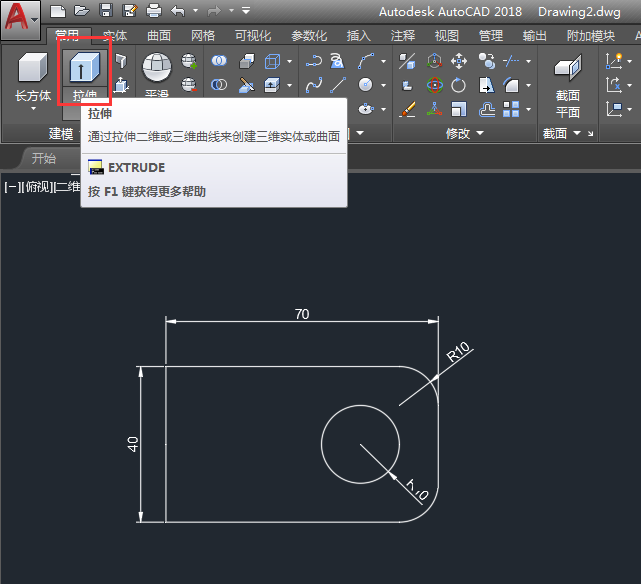

5、然后再选中所有对象进行拉伸对象，效果如下：

CAD倒角差集实体练习第5步

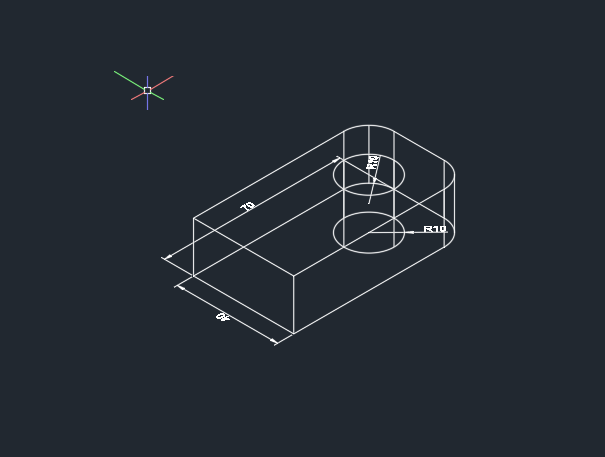

6、拉伸厚度20mm，效果如下：

CAD倒角差集实体练习第6步

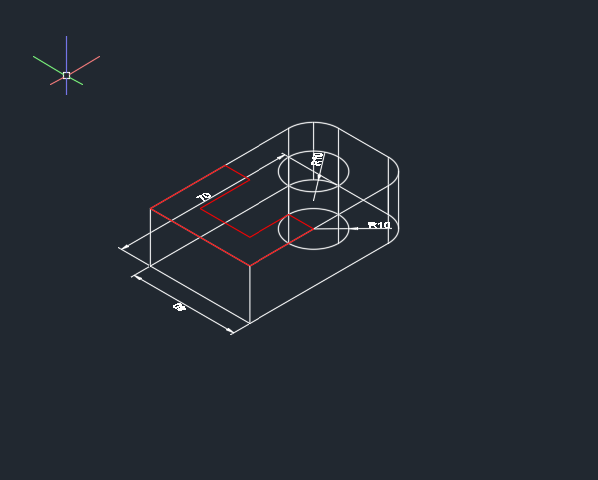

7、然后再绘制下面红色外面出来，效果如下：

CAD倒角差集实体练习第7步

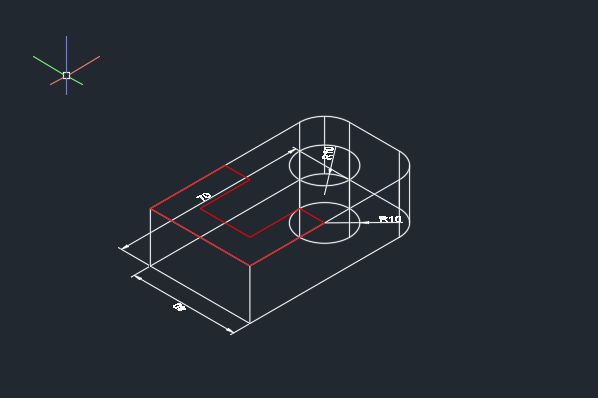

8、然后再用REG进行面域，效果如下：

CAD倒角差集实体练习第8步

9、还是一样拉伸高度20mm，效果如下：

CAD倒角差集实体练习第9步

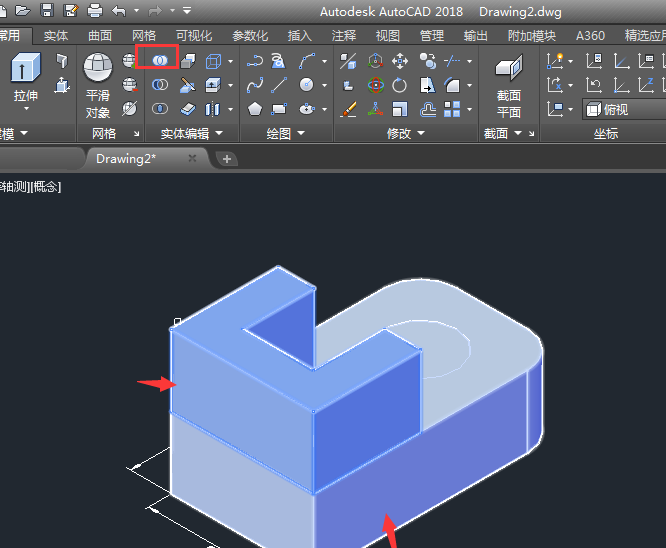

10、然后再使用并集进行合并，效果如下：

CAD倒角差集实体练习第10步

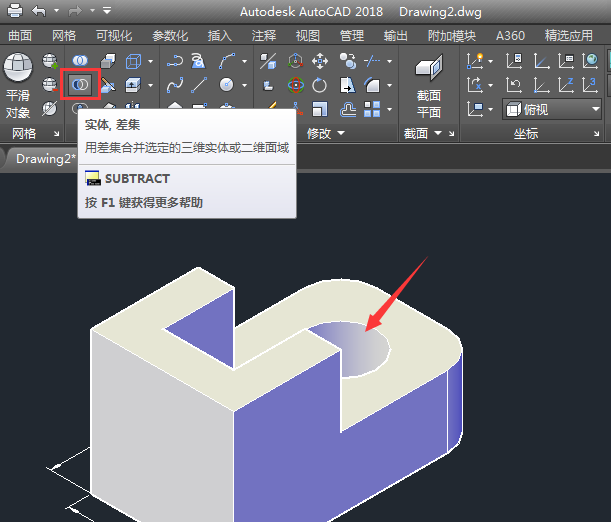

11、再使用差集工具，把图形进行差集处理，效果如下：

CAD倒角差集实体练习第11步

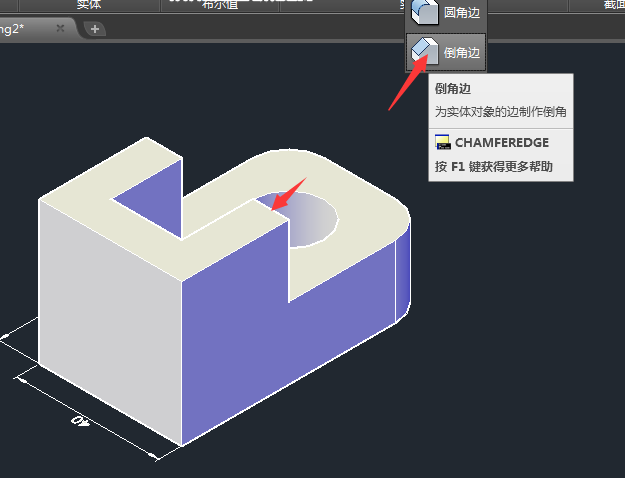

12、最后再使用倒角边进行倒角，效果如下：

CAD倒角差集实体练习第12步

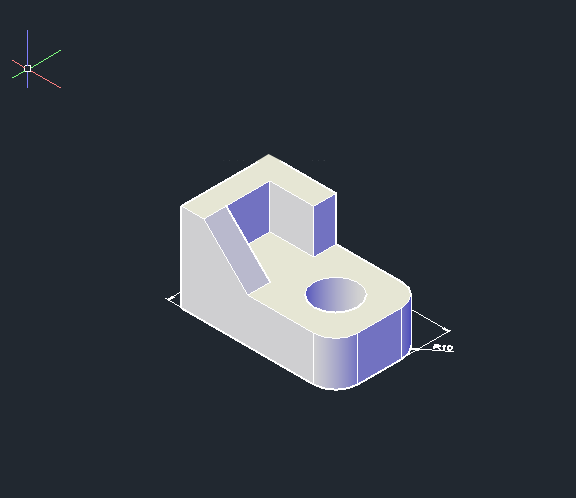

13、效果如下：

CAD倒角差集实体练习第13步
