cad启用捕捉设置的方法

日期:2024-09-20 11:18 作者:

下面给大家介绍的是cad启用捕捉设置的方法，喜欢的朋友可以一起来关注学习哦！

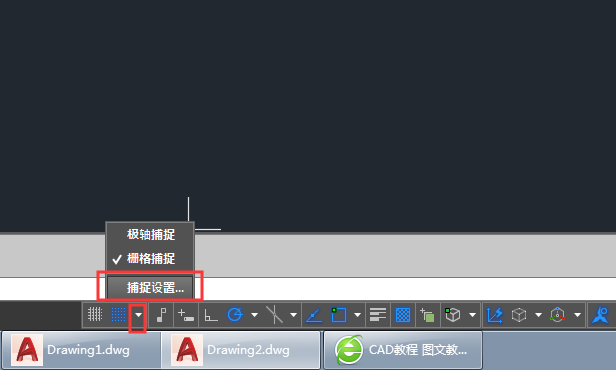

1、打开CAD2018软件，点击捕捉设置。效果如下：

cad启用捕捉设置的方法第1步

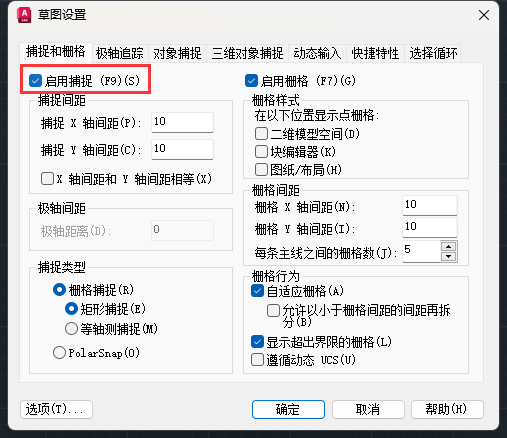

2、进入草图设置。点击捕捉和栅格。就可以勾选启用捕捉了。或是按F9快捷键。

cad启用捕捉设置的方法第2步

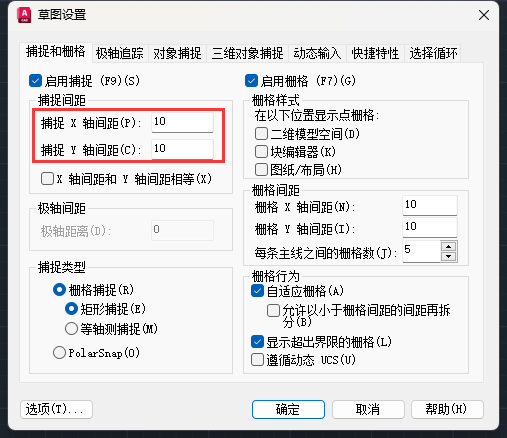

3、捕捉是可以设置间距的。比例可以设置x,y的间距。效果如下：

cad启用捕捉设置的方法第3步

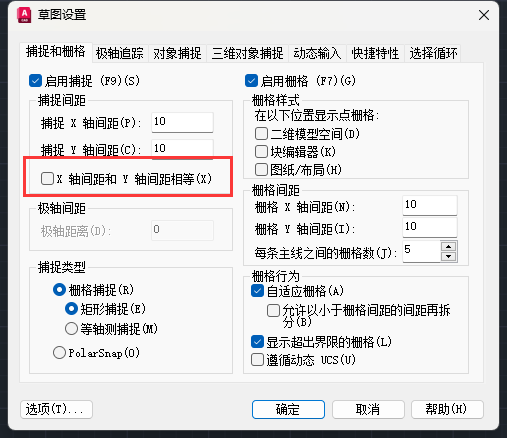

4、X轴间距和Y轴间距相等，就是在这里设置。

cad启用捕捉设置的方法第4步

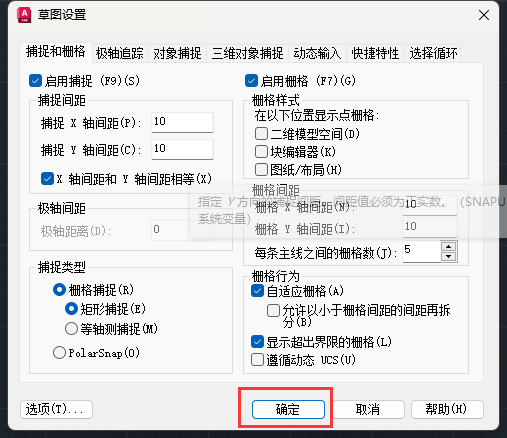

5、设置好，X与Y的间距就是一样的大小。点击确定完成了就好了。

cad启用捕捉设置的方法第5步

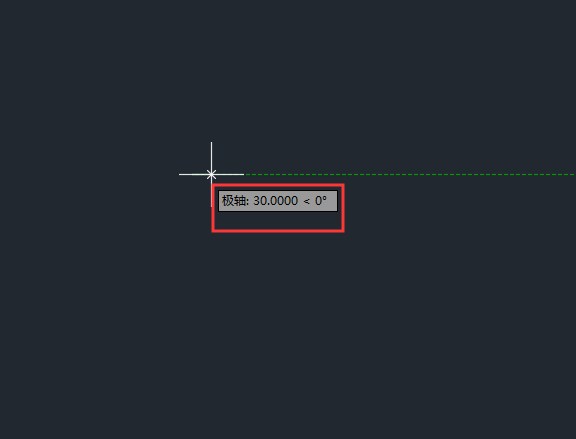

6、然后绘制直线时，打开捕捉对象，就能在XY的下一个捕捉点距离就是30mm了。

cad启用捕捉设置的方法第6步
