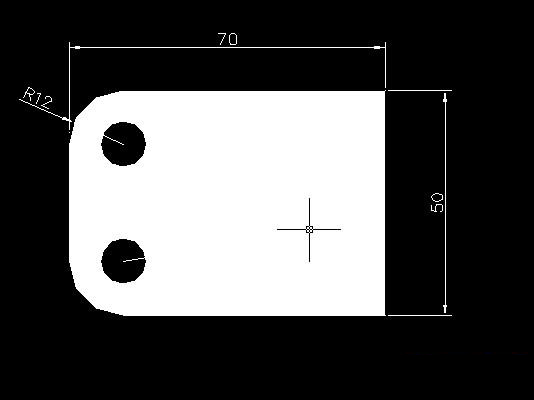

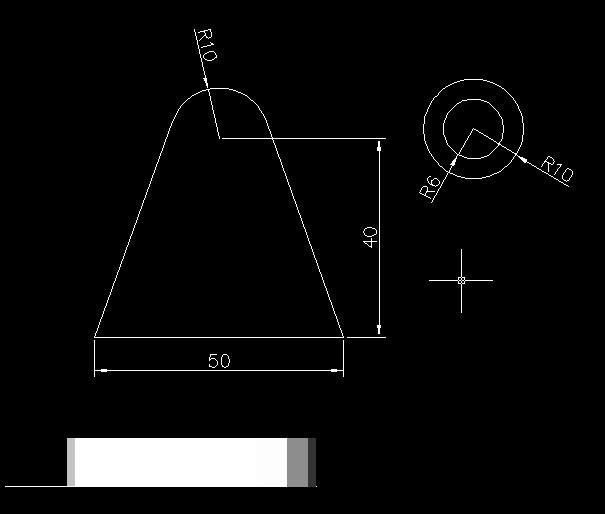

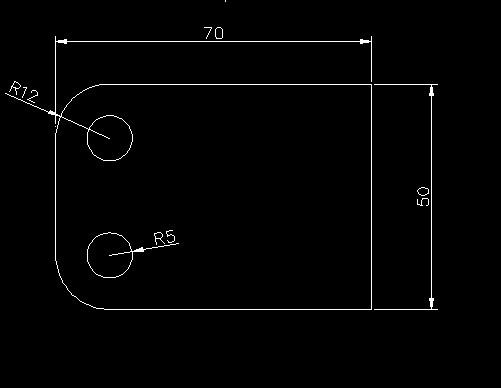

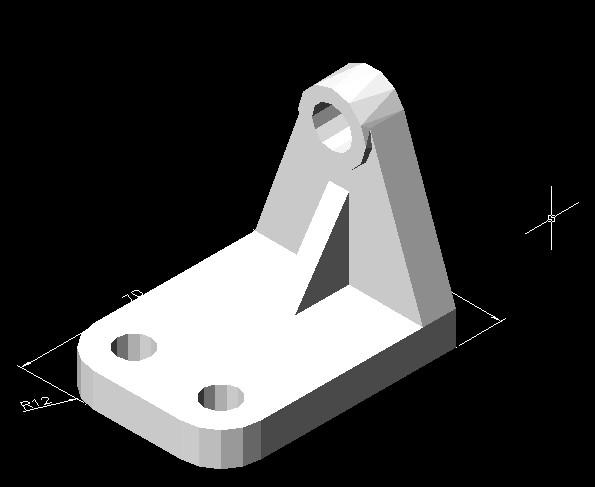

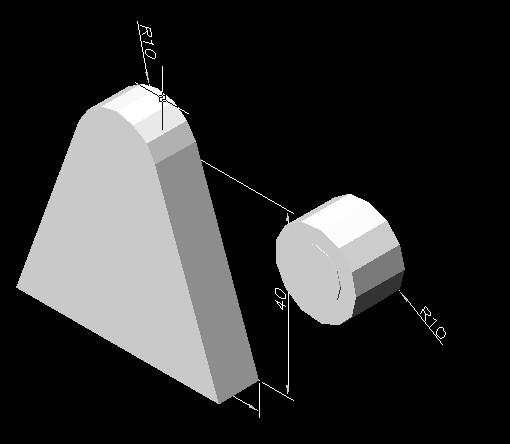

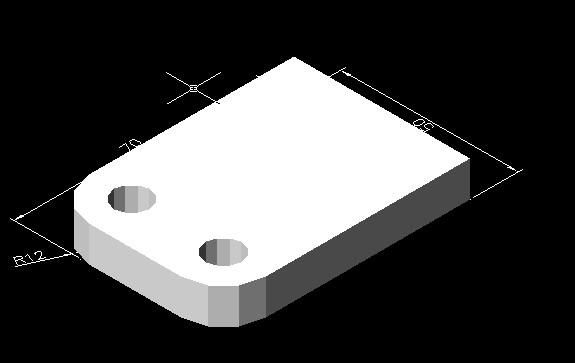

机械零件图 效果图： 第一步：点击视图菜单---三维视图----顶视图，绘制以下图形， 如图1 第二步：用REG面域命令，形成三个面，并用SU差集命令把大图减去两个小圆，结果如图 提示：以上是着色了 第三步：用EXT拉伸实体命令，拉伸高度为10mm，再点击视图菜单--三维视图----西南等轴测，效果如图： 第四步：点击视图菜单----三维视图--右视图，绘出平面图，如图： 第五步：把右视图中的三个图，进行面域，两个圆拉伸高度为12mm 三角形图拉伸高度为10，进入西南等轴测模式。 第[1][2]页下一页
