CAD矩形阵列怎么设置参数

日期:2024-09-20 11:29 作者:

下面给大家介绍的是CAD矩形阵列怎么设置参数，喜欢的朋友可以一起来学习了解哦！

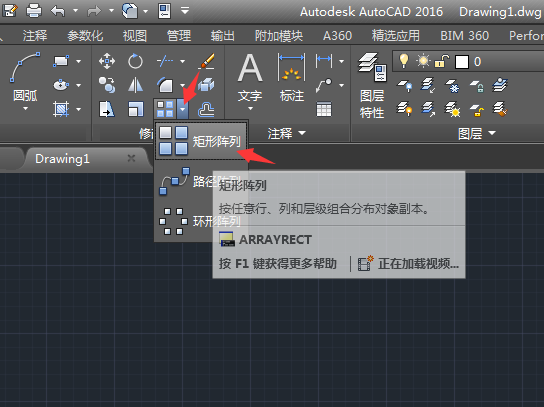

第1步、点击阵列工具系列的矩形阵列，或是输入ARRAYRECT命令空格。

CAD矩形阵列怎么设置参数第1步

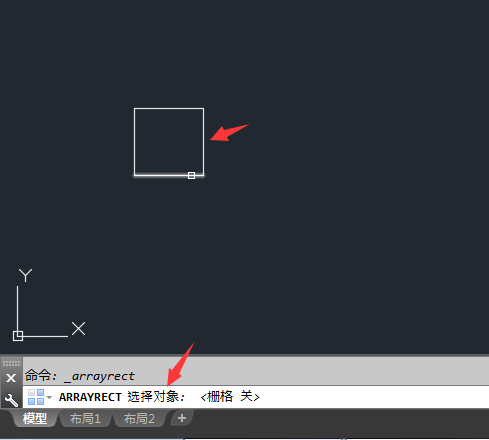

第2步、选择矩形后空格。

CAD矩形阵列怎么设置参数第2步

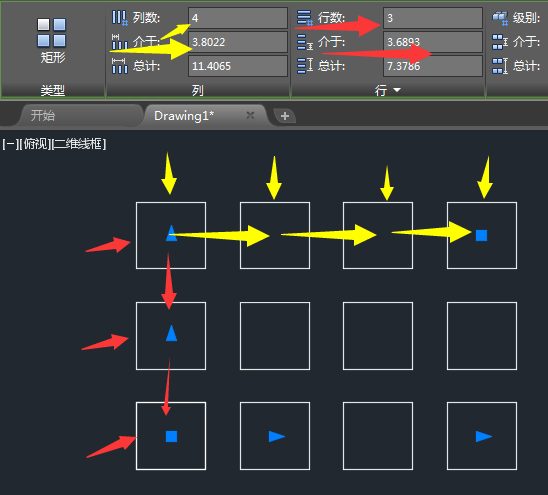

第3步、然后就可以在上面设置列数与列数，黄色指列，红色指行。介于是矩形中心到矩形中心的矩离。

CAD矩形阵列怎么设置参数第3步

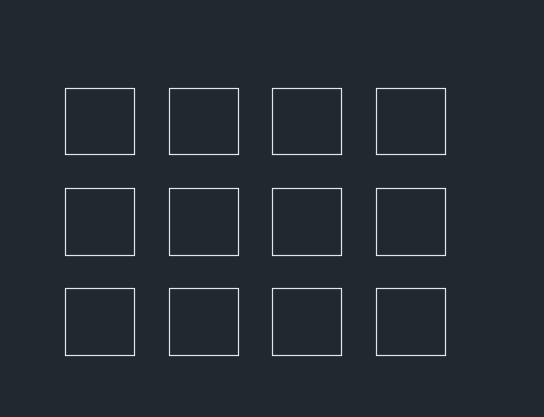

第4步、设置好了，点关闭阵列就好了。或是点空白绘图区也可以。

CAD矩形阵列怎么设置参数第4步
