| 下面给大家介绍的是CAD怎么绘制小管道实体教程的方法，喜欢的朋友可以一起来学习哦！ |

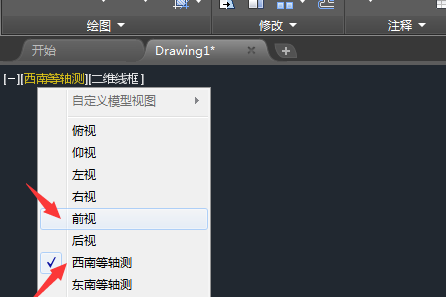

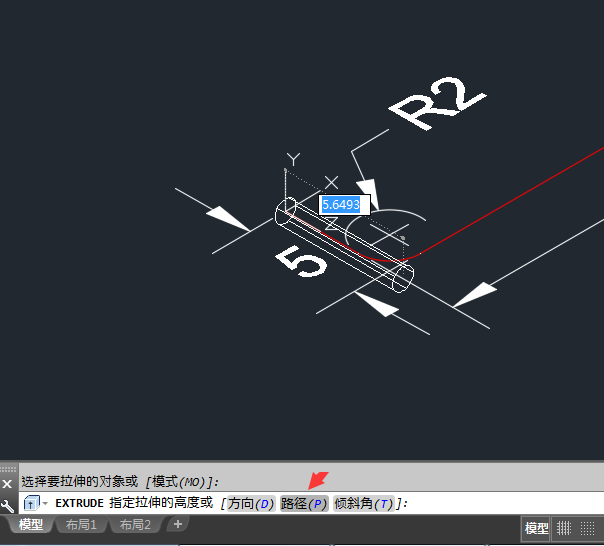

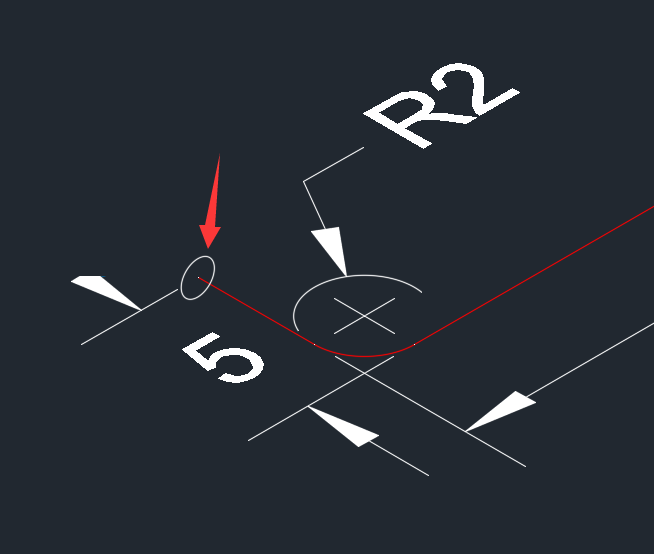

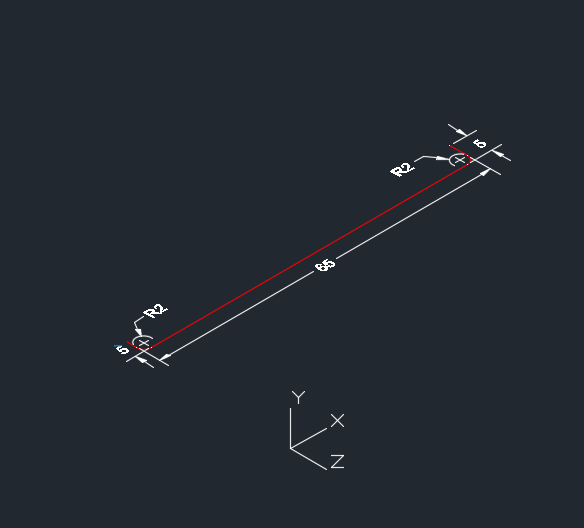

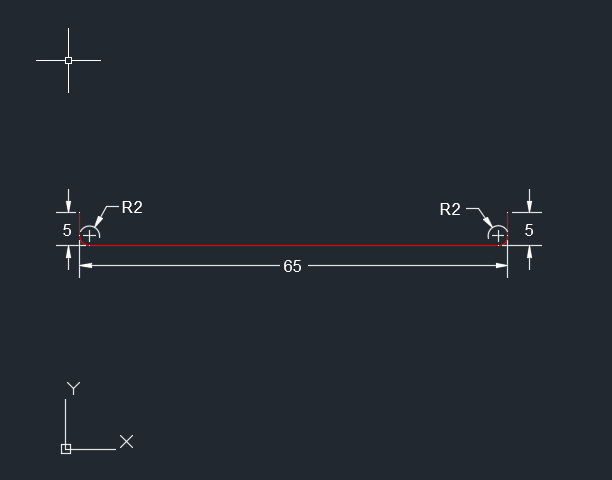

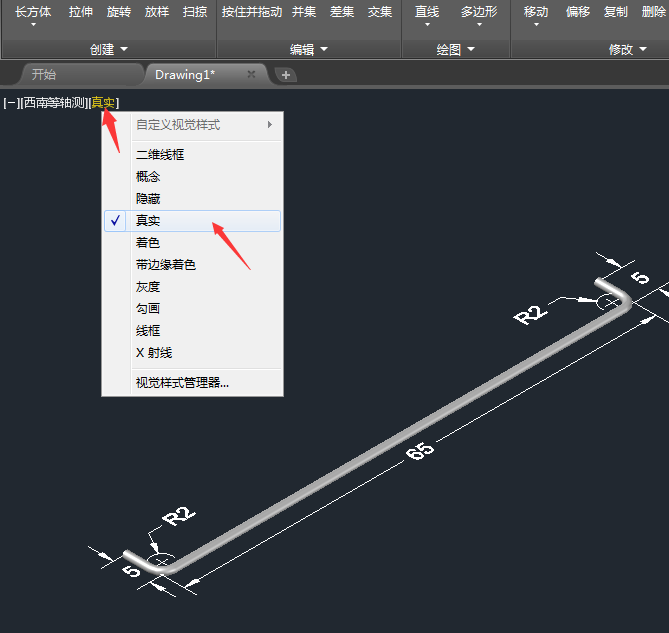

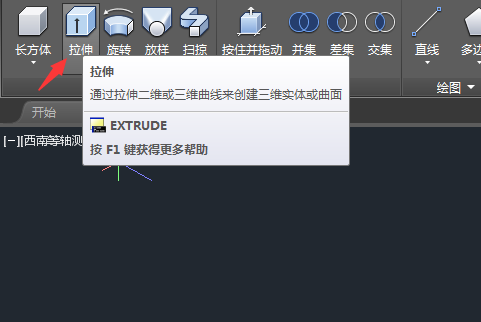

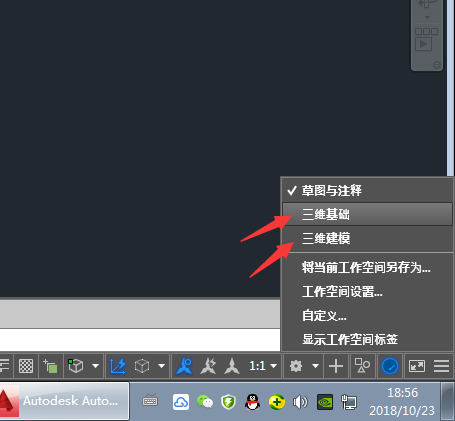

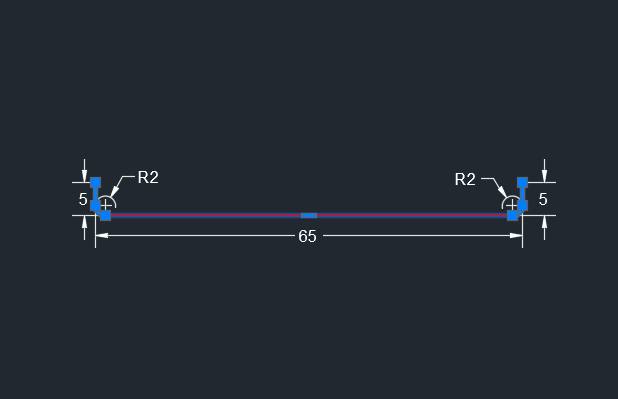

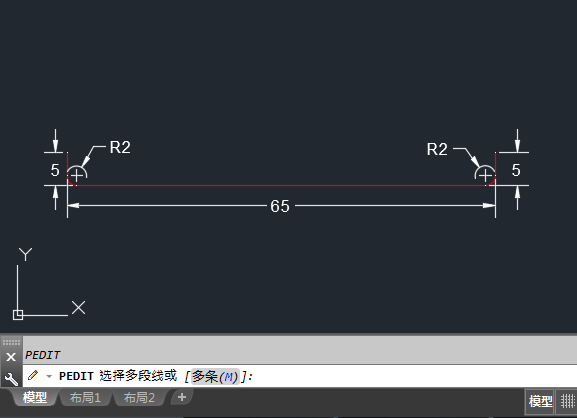

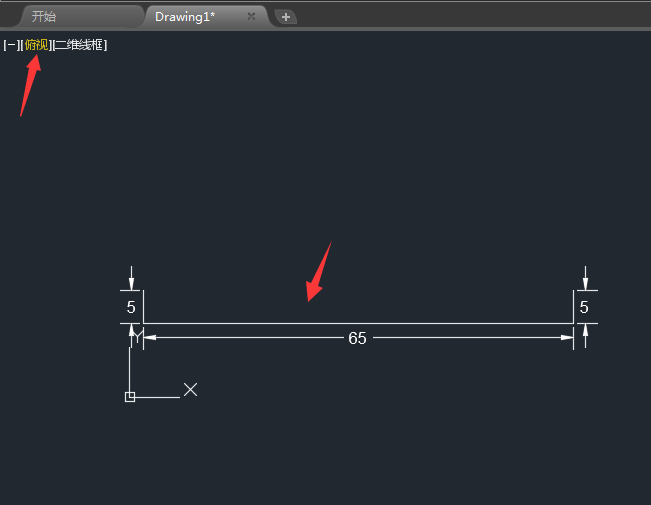

第1步、设置俯视图模式，使用直线工具，绘制下面三条直线，如图：有什么问题请加彭老师微信：rjzxwp 第2步、然后再使用F倒圆角工具，进行到R2的圆角出来。 第3步、然后使用PE多段线命令，把绘出图的线进行组合成一条多段线出来。 第4步、然后我选一下是不是组合成一个整体出来。 第5步、然后点击左上边的前视图，再点西南等轴测。 第6步、西南等轴的效果如下： 第7步、然后在前视图西南等轴的模式下，在红线的前端绘制一个小圆出来。 第8步、然后在右下角，点击空间模式，选三维基础模式。 第9步、然后就可以选三维拉伸图标工具。 第10步、选择要拉伸的对象，选择路径的模式，选多段线为路径线。 第11步、拉伸后，点击真实。这样就实体效果出来了。 |
