| 下面给大家介绍的是CAD节点设置捕捉连线，喜欢的朋友可以一起来关注软件自学网学习更多的CAD初学入门教程。 |

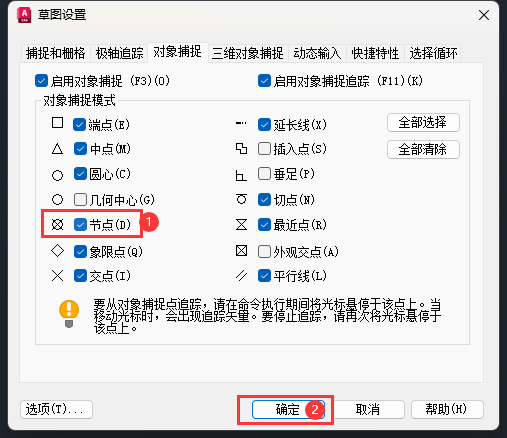

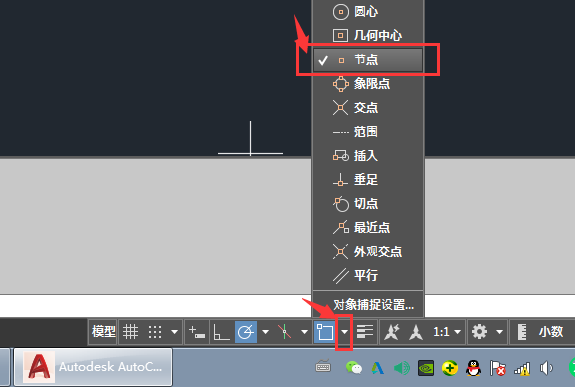

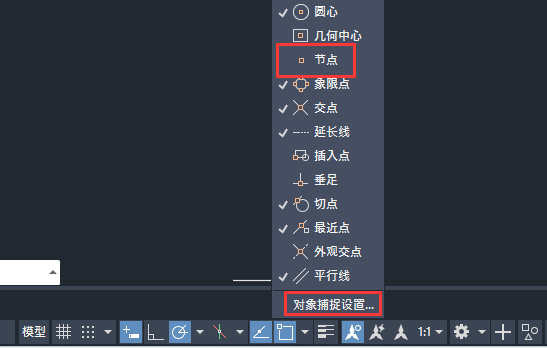

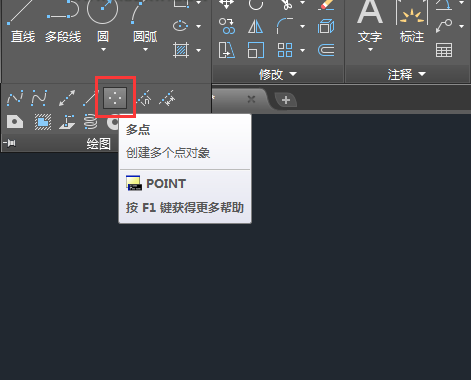

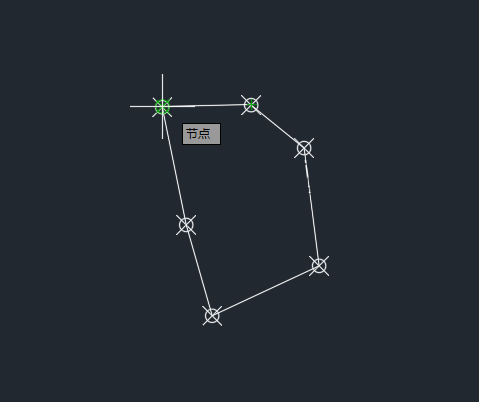

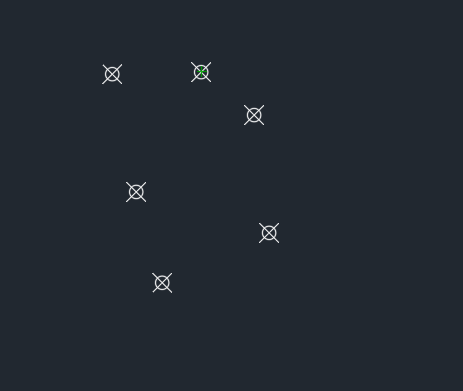

第1步、打开CAD2019软件，点击多点工具。 第2步、绘制一个多点出来，效果如下： 第3步、然后点击对象捕捉对象的小三角形，在节点前进行打勾。 第4步、或者是点击对象捕捉设置。 第5步、在草图设置里面的对象捕捉，找到节点前面打勾也是一样的。 第6步、然后使用直线工具，就可以捕捉节点了。就可以把节点用直线连接起来。 第7步、连接的效果如下： |
