AutoCAD2009 范例实战教程

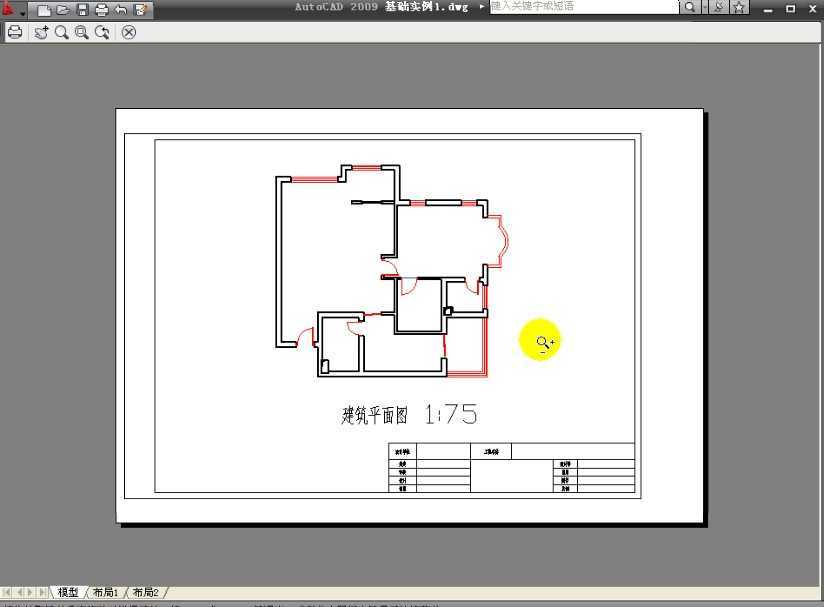

CAD2009模型空间输出教程

内容简介：本视频通过使用模型空间输出建筑平面图，来熟悉和巩固模型空间输出图形的方法。简要操作步骤：第一步：打开素材文件，将A3图框插入到模型空间。

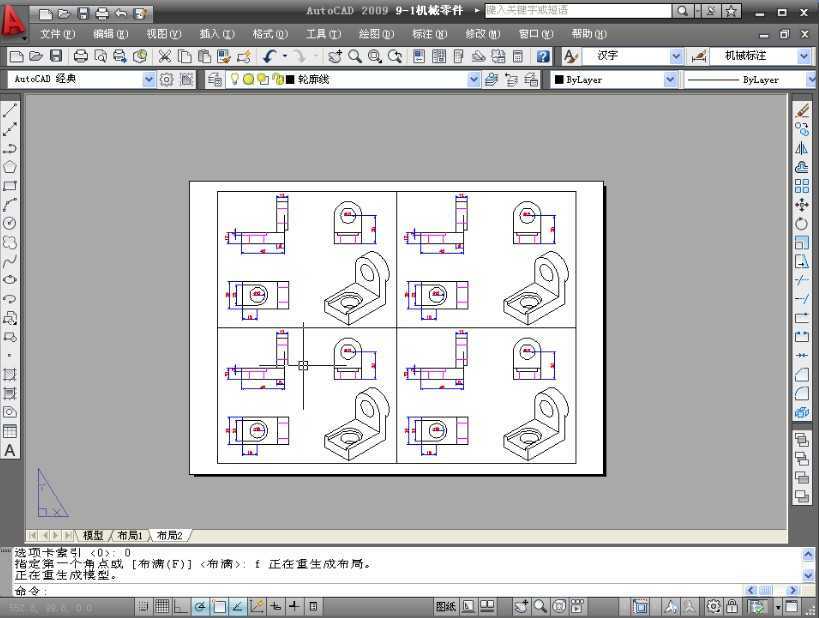

CAD2009创建视口教程

简要操作步骤：第一步：打开素材文件，删除已有视口。第二步：新建视口。第三步：选择窗口个数。
CAD2009创建建筑绘图图层教程

内容简介：通过创建一般建筑实例中使用的图层，并对其输出保存，来对图层的创建及图层特性的设置等知识来进行综合练习。
CAD2009设置线型比例教程

简要操作步骤：第一步：直线LA命令，打开图层特性管理器对话框。观察轴线层的线型。第二步：选中修改的线，ctrl+1打开特性对话框。

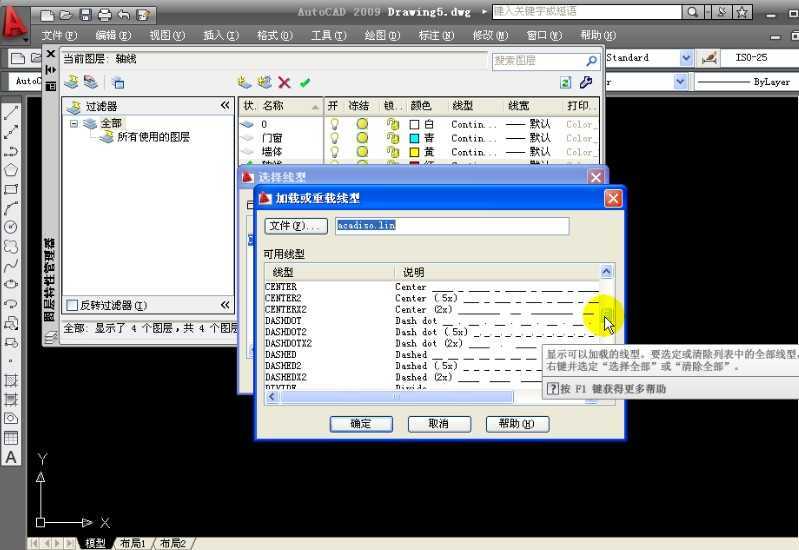

CAD2009设置图层线型教程

简要操作步骤：第一步：命令行中直线LA命令打开图层特性管理器对话框。第二步：单击轴线图层的线型图标。打开选择线型对话框。

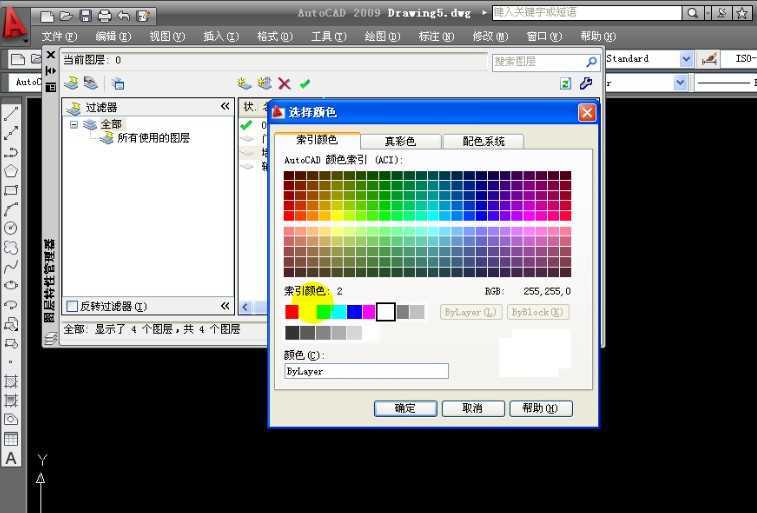

CAD2009设置图层颜色教程

简要操作步骤：第一步：命令行输入LA命令，打开图层图形对话框。第二步：选择颜色选项，打开颜色对话框。第三步：选择需要的颜色，点击确定，完成图层颜色的设置。
CAD2009创建图层教程

内容简介：本练习通过创建在建筑绘图时经常使用到的三个图层轴线、墙体及门窗三个图层的设置，来练习图层的创建以及命名的操作。
CAD2009标注建筑平面图教程

简要操作步骤：第一步：打开练习文件，设置新的文字样式，并置为当前。第二步：设置标注样式，新建标注样式，置为当前。

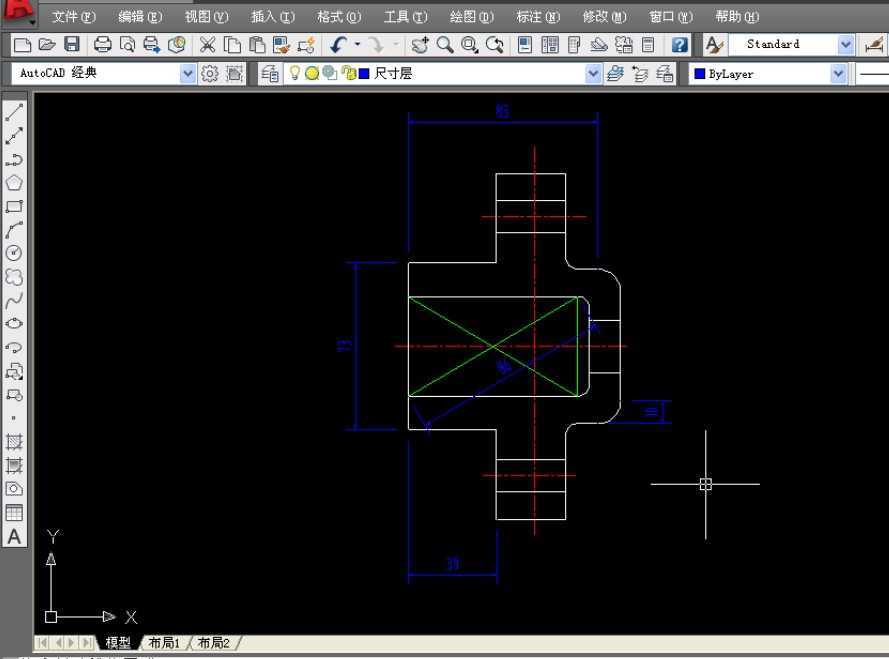

CAD2009标注机械零件图教程

简要操作步骤：第一步：设置文字样式、标注样式，并都置为当前。第二步：进行线性标注，根据命令行提示进行操作。

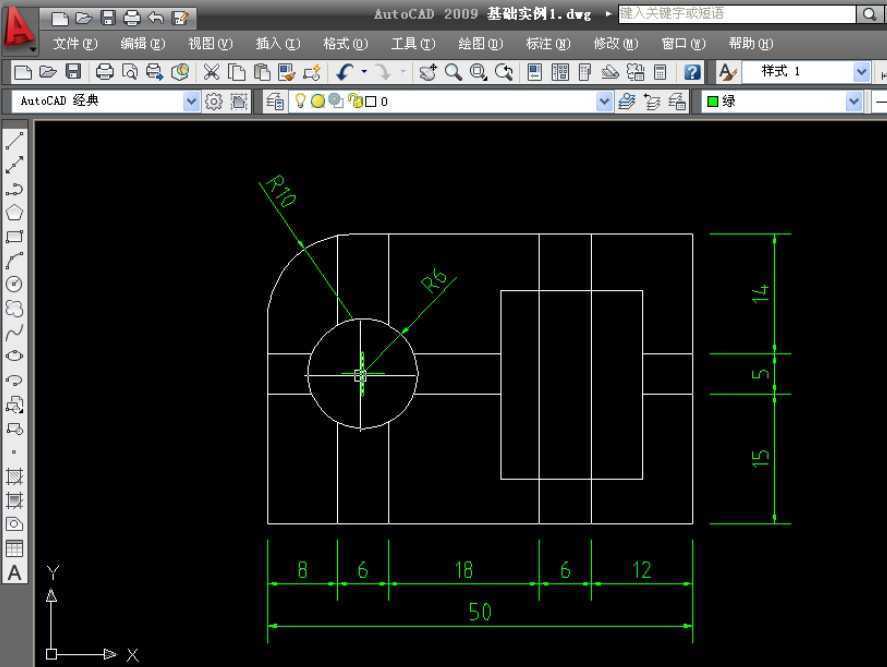

CAD2009圆心标记教程

简要操作步骤：第一步：先对大圆进行圆心标记，执行格式菜单，选择标注样式命令。第二步：打开标注样式管理器，新建标注样式。

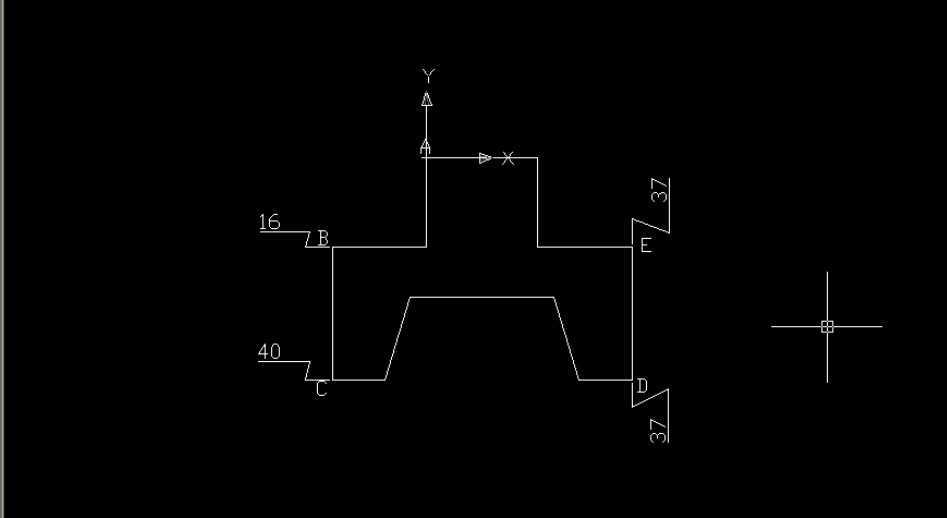

CAD2009坐标标注教程

简要操作步骤：第一步：题目要求：再点A的基础上，对图形中的BCDE点进行坐标标注。BC两点进行Y轴标注DE两点进行X轴标注。
CAD2009基线标注教程

简要操作步骤：第一步：在标注菜单里选择线性命令。第二步：根据命令行提示，指定第一点，指定第二点。第三步：执行标注基线命令，根据命令行提示进行标注。
CAD2009半径标注教程

简要操作步骤：第一步：执行标注半径命令。第二步：根据命令行提示选择需要标注的圆弧或圆。第三步：指定尺寸线位置，完成标注。
CAD2009连续标注教程

简要操作步骤：第一步：执行标注连续命令。第二步：根据命令行提示输入S激活选择选项。第三步：选择连续标注的对象，指定第二点，完成标注。
CAD2009对齐标注教程

简要操作步骤：第一步：执行标注对齐命令。第二步：根据命令行提示指定标注第一点。第三步：指定第二点，移动鼠标至合适的位置单击，完成标注。

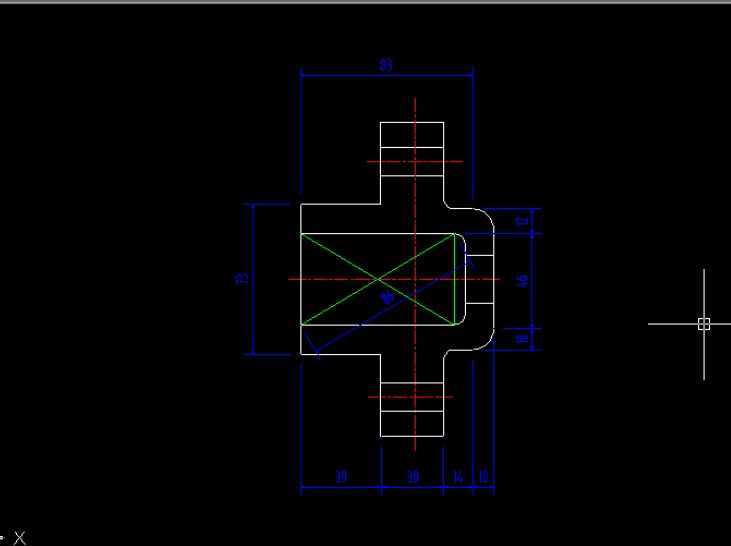

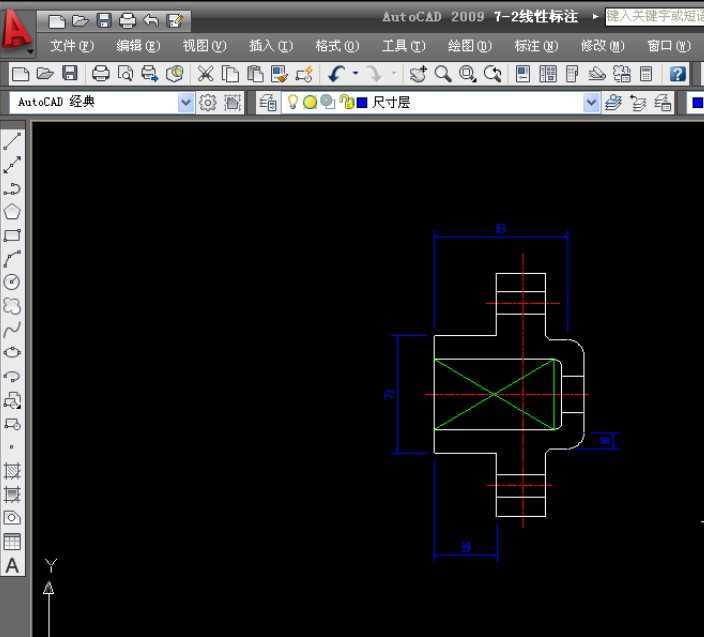

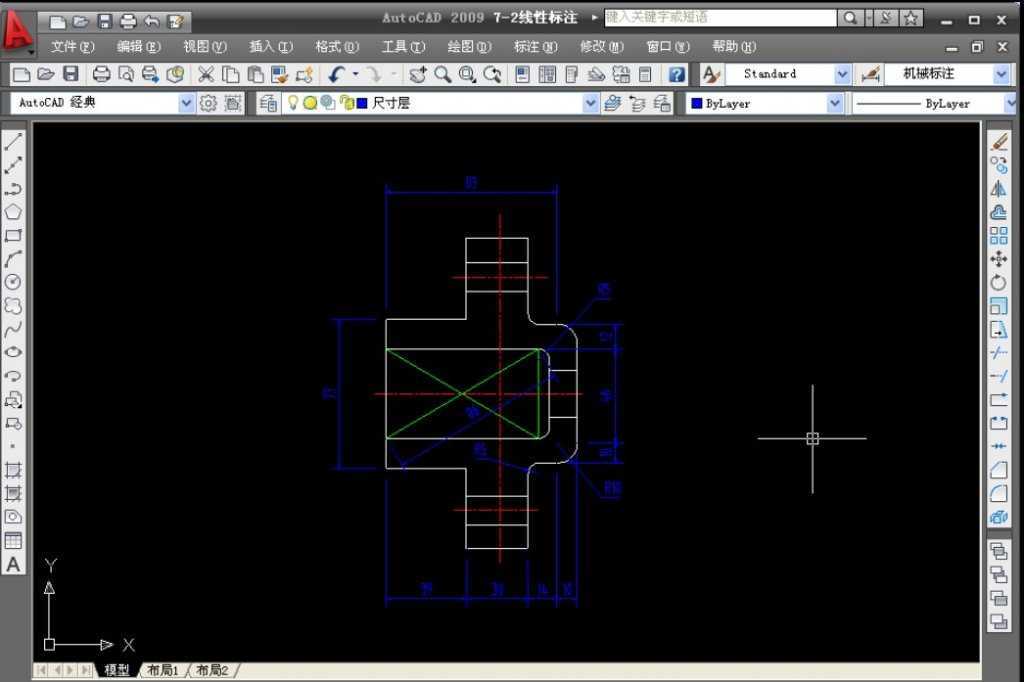

CAD2009线性标注教程

内容简介：本练习进行AutoCAD2009中线性标注的操作。打开练习文件。在已设置好的标注样式基础上对图形进行线性标注。

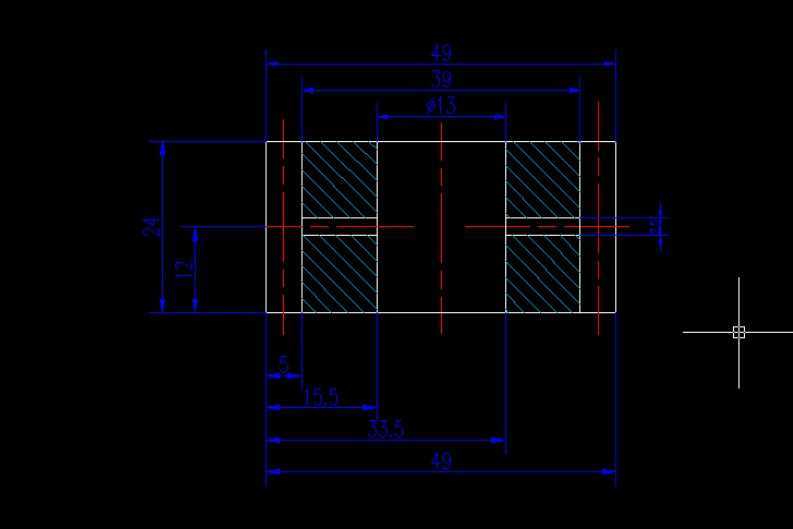

CAD2009修改标注样式教程

内容简介：本练习进行AutoCAD2009中标注样式的修改。打开练习文件。对文件中的文字样式，字体高度以及箭头样式进行修改。
CAD2009创建门窗一览表教程

基本操作步骤：第一步：首先设置文字样式，依次设置字体。第二步：选择表格样式命令，弹出表格样式对话框，单击修改按钮，选择单元样式和文字样式。
CAD2009创建土建施工说明教程

基本操作步骤：第一步：首先设置文字样式，打开文字样式对话框，设置字体和大字体及文字的高度。第二步：设置文字输入的范围，利用矩形进行设置，输入t命令激活文字输入命令。

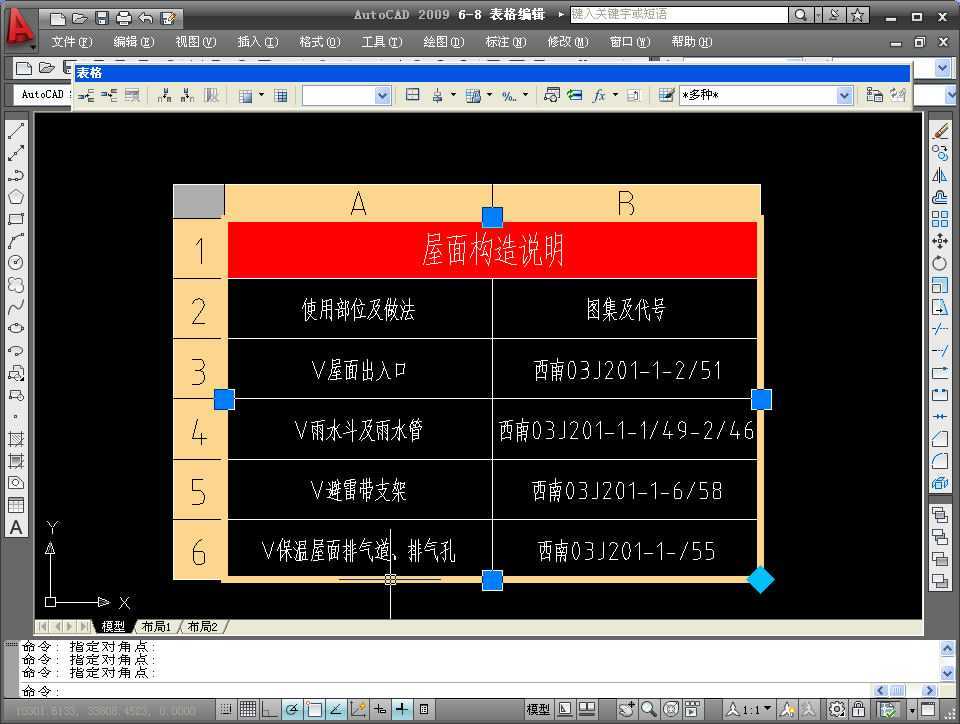

CAD2009编辑表格教程

基本操作步骤：第一步：首先打开素材文件，对文字的高度进行修改，双击要修剪的文字，进入文字编辑状态进行修改。
