如何减小CAD图纸文件的大小,有哪些方法?

当图cad的dwg形文件经过多次的修改,插入多个图块以后,文件会越变越大,这时,电脑运行的速度也会变慢。不利于文件的打开和工做效率的提高,有哪些解决办法呢?

问题答案

解决方法

方法一:

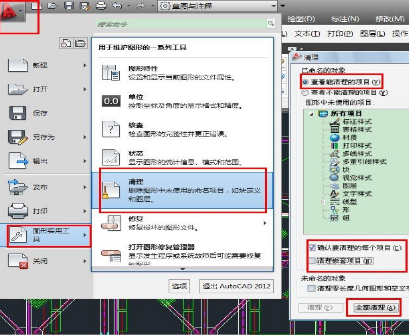

使用“清理”功能。可以在应用程序菜单栏中找到【图形实用工具】-【清理】。设置要清理的项目,最后选择“全部清理”。(命令PURGE)如图:


方法二

图纸文件保存时选择低版本保存,这个方法也很有效。

方法三

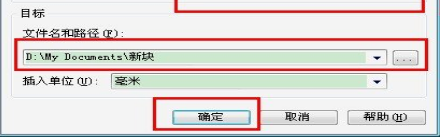

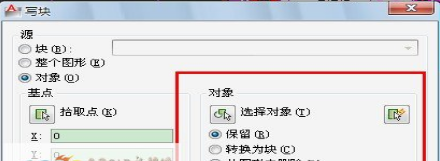

用WBLOCK命令对图形进行部分保存。把需要传送的图形用WBLOCK命令以块的方式产生新的图形文件,把新生成的图形文件作为传送或存档用。输入命令: wblock,在弹出的对话框中输入文件名及文件存放位置,单击选择“对象”选择传送的文件后确定。这样就在你指定的文件夹中生成了一个新的图形文件。
