如何应用CAD参数化功能中的参数管理器?

 想利用AutoCAD的函数管理器对所绘制的图像进行关联约束,但不知到如何操作如何解决?

问题答案

要想利用尺寸约束首先利用尺寸约束标注图形尺寸,我们发现当我们修改标注的尺寸后图形也会随之改变,这就是尺寸驱动图形进行改变。而参数管理器可以使我们利用这种标注方法标注的尺寸进行关联,方便图形的需该,同时注意各种几何约束的应用

例如使图形中的圆与矩形进行尺寸关联

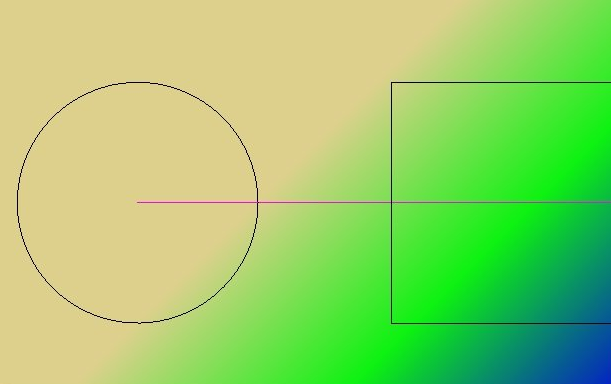

首先利用这里的功能进行标注:


标注后的结果是:

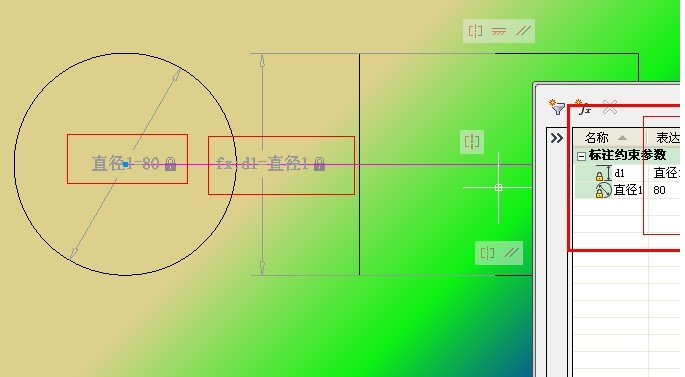

使用函数管理器,直接输入关联的尺寸名称:

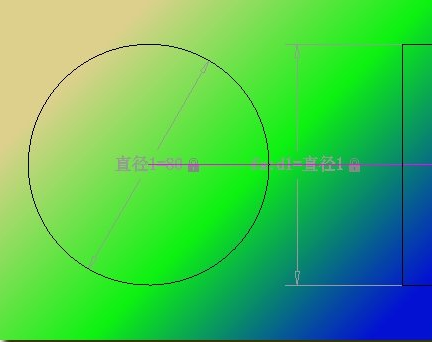

这时改变圆的直径值右边的矩形也会随之改变。注意如想达到理想的效果注意打开“推断约束”开关或绘制好图形后手动添加各种约束。
