提高CAD绘图效率的8点,你必须知道!

 每天使用CAD绘图,你是否真的操作熟练?

快速转换线段、一键复制参照内容、属性块炸了依旧是原始状态、线型变粗、对话框打不开、Ctrl功能等等…

今天我们再次把大家经常遇到的问题做了梳理,以下是正文。

01.

把散的线段、圆弧、多段线等

连接起来成为整体多段线

绘制图纸时必须要使用到线段,这就会涉及到遇到断线的情况。一般来说会使用PE(Pedit)、J(Join)这2个命令把断线连接为整体线段。我们可以来对比一下这2者的区别:

使用PE合并线段需要6次操作(可自行操作一下,体验一下步骤)

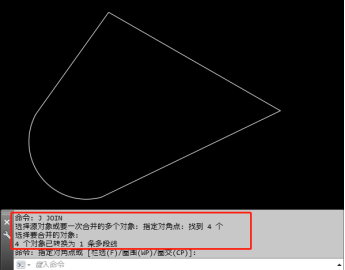

使用 J 合并线段则需要2次操作:输入命令J,框选。

Ps:使用 J 命令再打断可以实现随意打断,而 PE 则是全部打散效果。

02.

直接复制“块”内内容

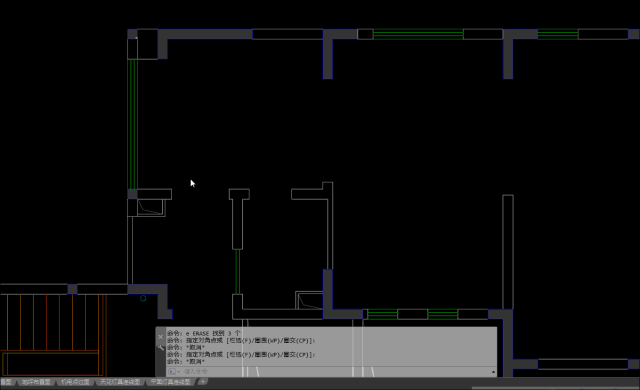

我想你肯定会遇到复制参照、块里面的内容,要进入才可以复制。

外部参照你是炸不了,必须要进入原始文件复制。块是可以进行炸开,炸开之后还需要重新组块,也比较麻烦。



那么现在你只要了解这个命令就可以轻松复制你需要的内容了:

上图的铺装方式是最原始的,从古至今都有着这种铺装的出现,可谓是经典永不倒。

03.

属性块内容

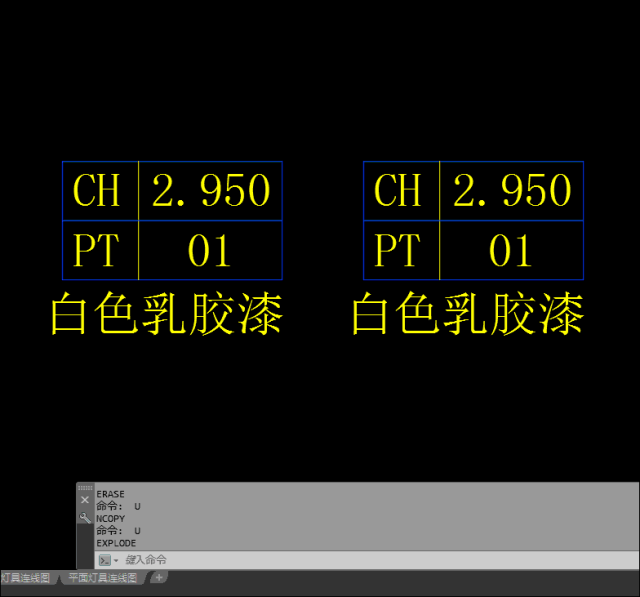

经常把属性的图块炸开,得到的不是原有的属性块内容,而是更有用的普通文字text实体,而且文字内容就是属性值,而且图层是原图块图层。

这时我要复制一个文字进行编辑就相当的简单,而就不需要重新新建文字给予属性。

04.

如果CAD对话框不出现怎么办?

使用CTRL+O、CTRL+N的时候不出现对话框,只是出现显示路径改如何解决?

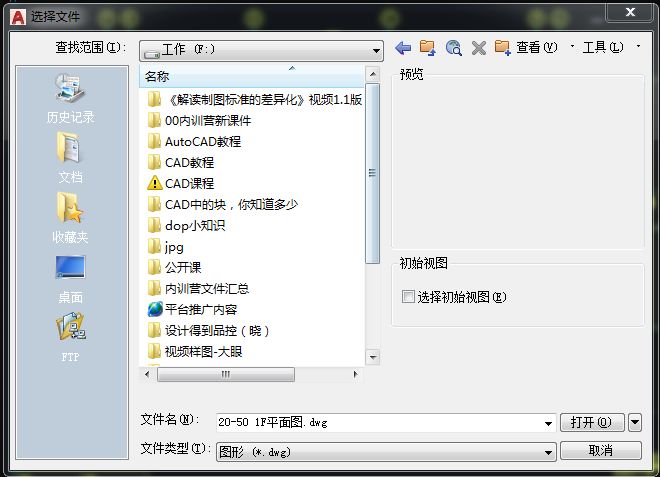

正常我们CTRL+O会显示这样的对话框:

如果出现了下图这个情况,要我们输入文件名:

这其实就是CAD原始的参数发生了变化,而导致系统变化了;这时候我们只需要输入命令Filedia 设为1,恢复到原始参数就可以了。

05.

CAD中线段变粗

绘图时选物体后线段会变粗改如何解决?

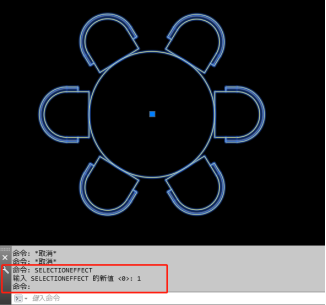

这也是CAD原始的参数发生了变化,输入命令SELECTIONEFFECTSE设为1/0,恢复到原始参数就可以了。

06.

修改确认键

我们熟悉的绘图确认键有2个,一个是回车键、一个是空格键,其实我们的鼠标可以设置右键来代替确认键。(刚开始使用的时候会有点不习惯,需要适应一段时间)

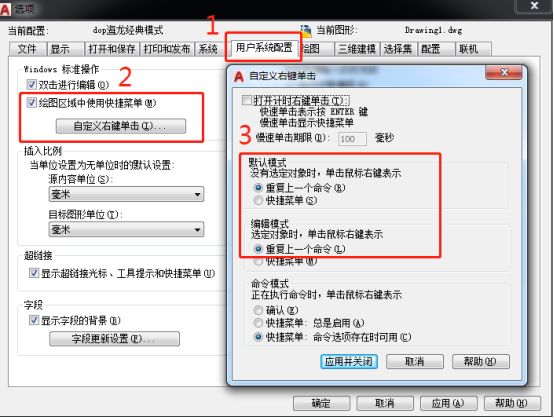

OP选项--用户系统配置--绘图区域中使用快捷菜单(打上勾)自定义右键,单击进去-把所有的重复上一个命令打上勾试下,右键就有确定的功能。

左键:选择功能键

右键:快捷菜单或者确定功能

(小编觉得使用起来还可以,如果你用不惯,再取消右键设置即可)

07.

使用好Ctrl系列快捷键

也可以提高工作效率

Ctrl+0全屏显示

Ctrl+1特性面板

Ctrl+2设计中心面板

Ctrl+3工具选项板

Ctrl+4图纸集

Ctrl+8计算机

Ctrl+9命令行面板

Ctrl+O打开文件

Ctrl+N新建文件

......

08.

视图缩放快捷键

Z+N局部放大、Z+E显示全图、Z+N显示窗口选择部分。

每次画完图,保存的时候记得Z+E显示全图,这样下次打开就可以显示全图,比较方便找图。(因为小编曾经被“骂过”无数次,深深的记得这个坎啊!)

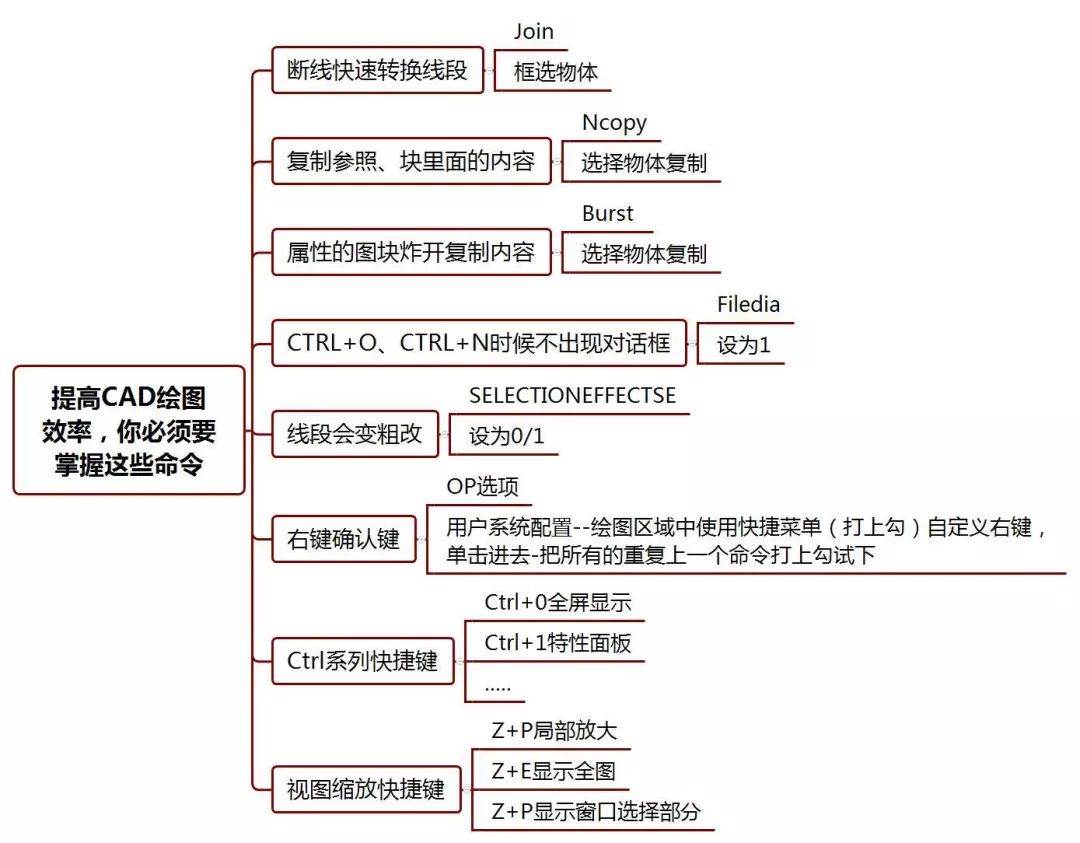

好了,今天的文章就到这里,来概括一下本文的要点吧:
