CAD中的文字复制到Word变成了黑色框怎么办?

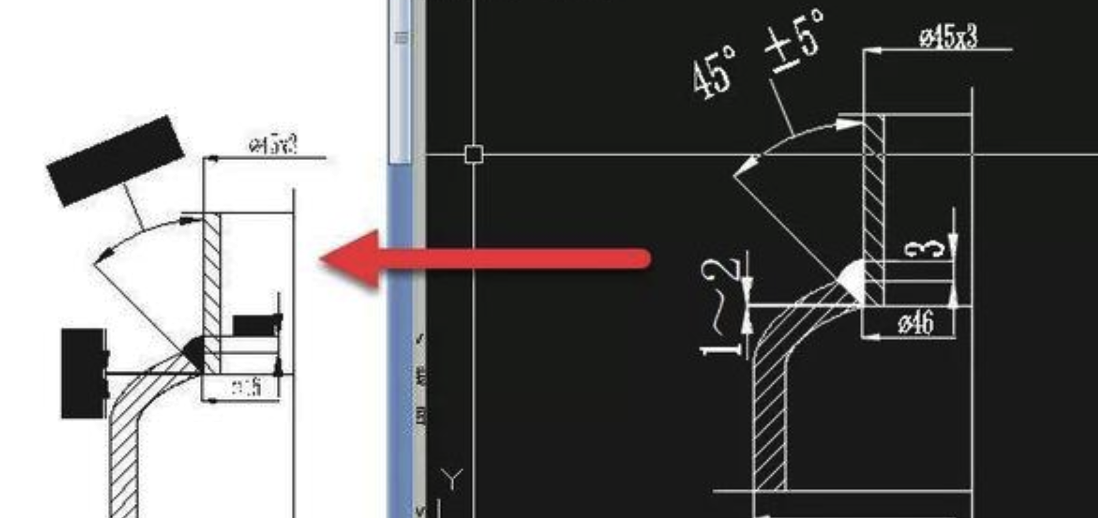

如下图所示,将CAD中的图形复制到Word文档中的时候,标注文字变成了黑色的块,应该怎么解决?

CAD中的文字复制到Word变成了黑色框怎么办?

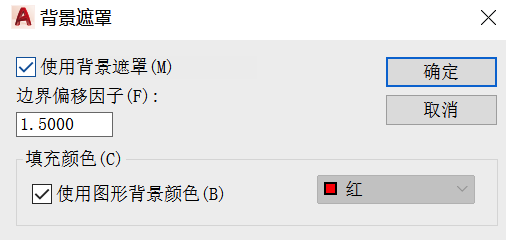

实际上这个问题,是由于多行文字的设置导致的,我们打开图纸,双击在Word中显示为黑框的文字,此时会进入多行文字编辑器界面,在文字编辑器中,点击遮罩按钮,此时会进入背景遮罩设置窗口,如下图

CAD中的文字复制到Word变成了黑色框怎么办?

可以发现,使用背景遮罩被打了勾,问题就出在这里了,这个选项选择后,在复制的时候,会把多行文字的背景也一起复制到Word文档中,这也就导致了我们看起来是黑框,实际上是有文字存在的。

所以解决方法就是,把使用背景遮罩前的勾取消掉,然后再进行复制。

一般情况下,多行文字使用背景遮罩的情况不多,所以只需要取消掉即可,真的需要用到的时候再进行启用。

注意,不同版本的AutoCAD,打开遮罩设置的方法可能不同,以上是针对AutoCAD2019,各位如果在使用其他厂商如中望、 浩辰CAD的时候,也可以用这个方法,经过小编测试,方法同样适用。
