在CAD软件中，构造线的作用是用于绘制图形时的辅助线或者参照线。
构造线是两边无线延伸的直线，快捷键命令是XLINE，缩写是XL，可以通过在命令行输入XLINE或者在功能区绘图面板找到构造线按钮并启用。
关于构造线，需要注意以下几点
- 可以一次性画多条构造线，方法是先确定一个基点，然后连续指定逗哥第二点即可一次创建多条构造线了
- 如果是水平或垂直的构造线，只需要指定通过点即可
CAD构造线命令操作实例

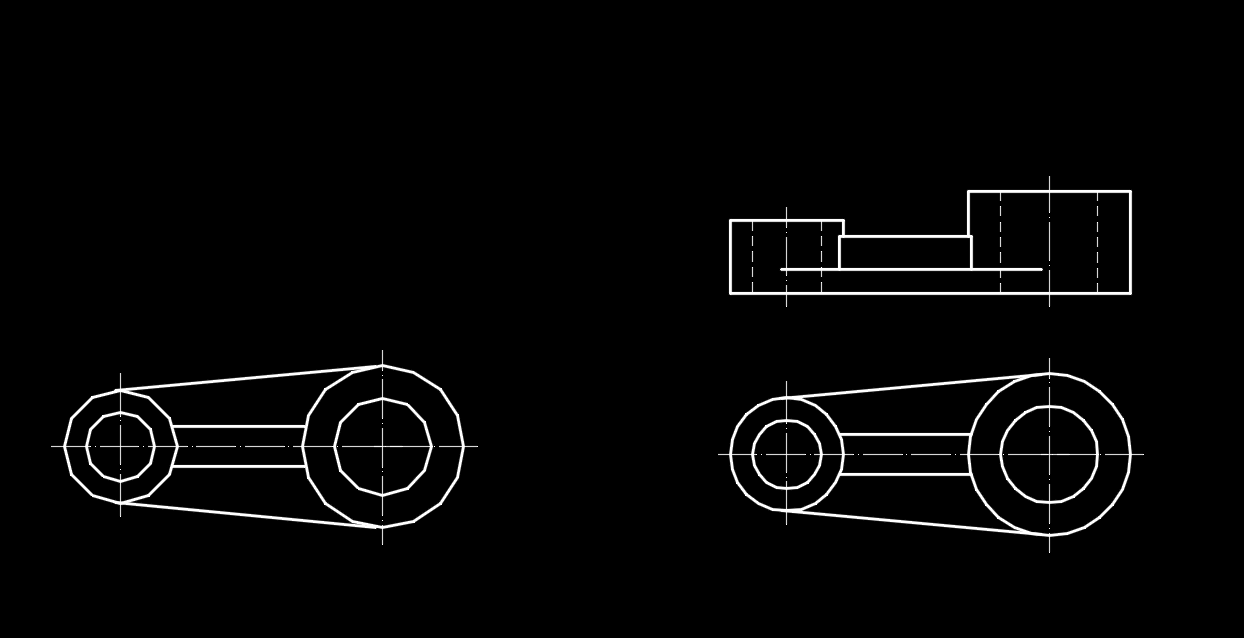

如图所示，为下图绘制辅助线，并在其上方画出主视图，最终得到右图所示结果

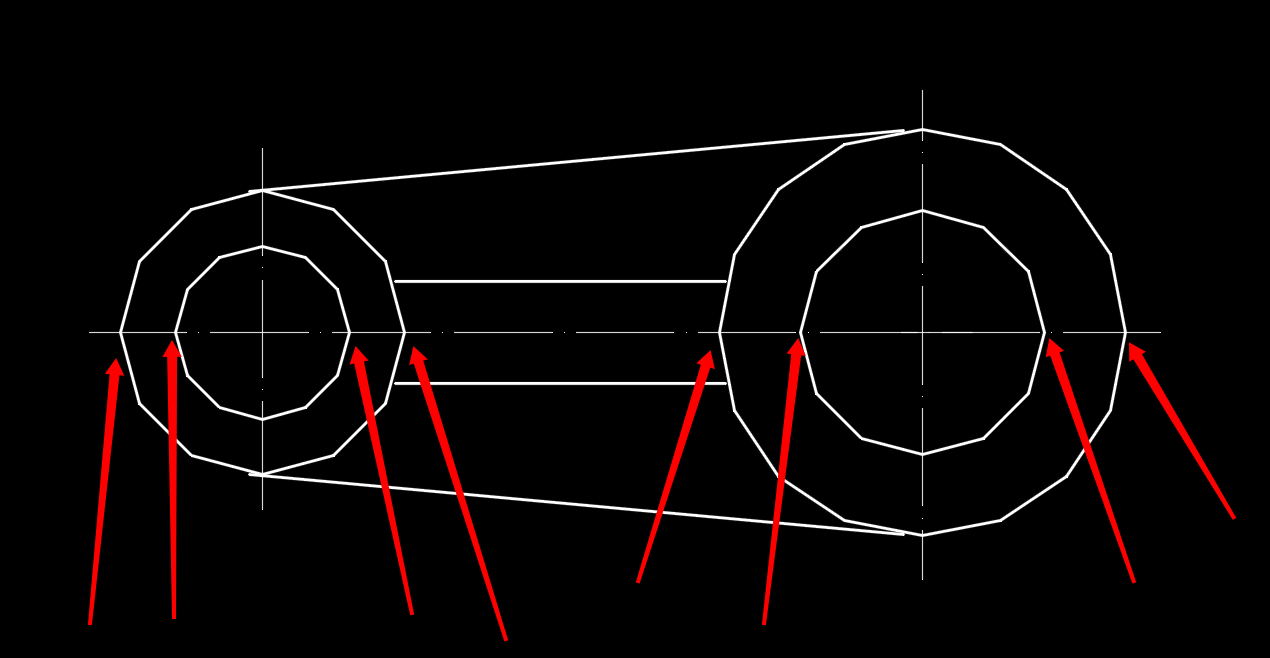

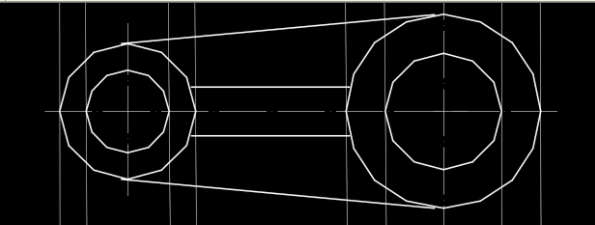

1、输入命令XLINE，启用构造线命令，然后依次从左到右通过下图所示的点，画垂直的构造线，得到
2、在图形上方，画一条水平的构造线，启用构造线命令，根据提示，输入O确认，然后指定偏移距离25，继续重复操作，完成主视图付辅助线的绘制

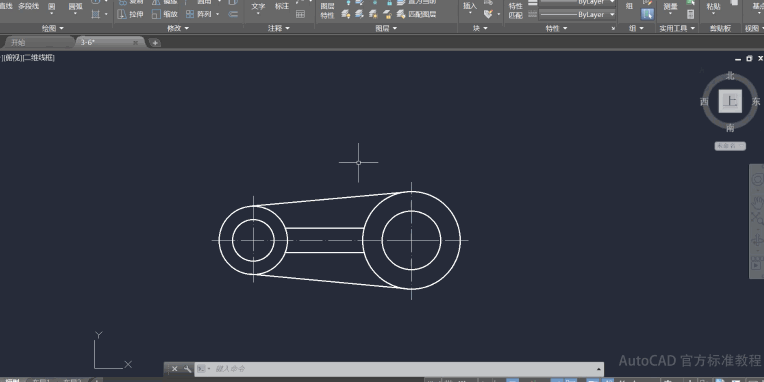

3、最后，根据交点绘制出图形的主视图，再隐藏掉辅助线，下面是整个操作动图
注意，在画完图后，可以使用图层技术隐藏掉辅助线，得到最终结果。
附上练习素材和视频教程
