CAD中怎么插入特殊字符?

 CAD是一种专业的制图软件,这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中,CAD怎么直接插入特殊字符,以及输入特殊符号的含义,通过阅读本文掌握此技巧的使用。一般特殊符号都是在工程图纸中使用的比较多,因为这有这样别人才能更明白你在表达什么,那么需要了解的朋友可要仔细的看介绍了。

方法/步骤

第1步

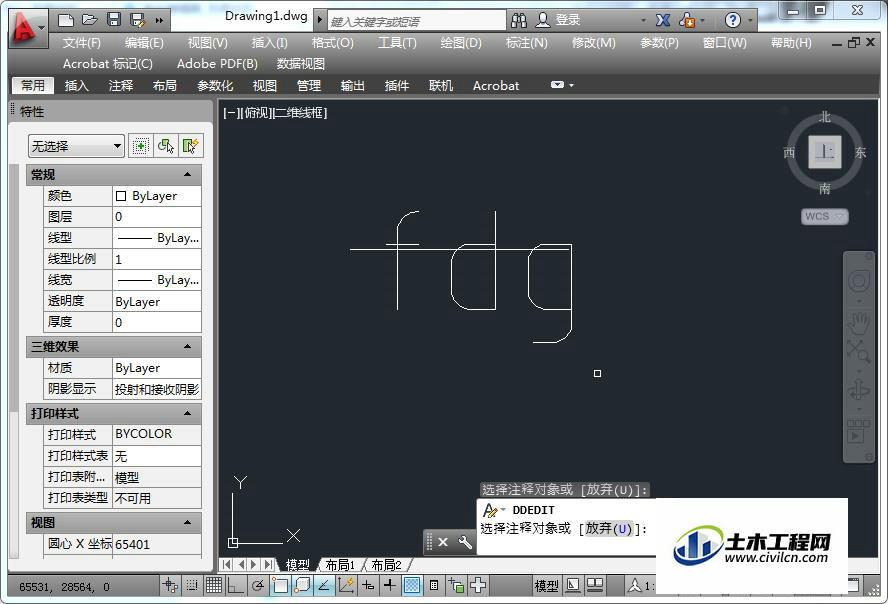

首先我们打开CAD绘图软件后,通过创建一个单行文字,利用快捷命令DT来完成,完成如下图所示。


第2步

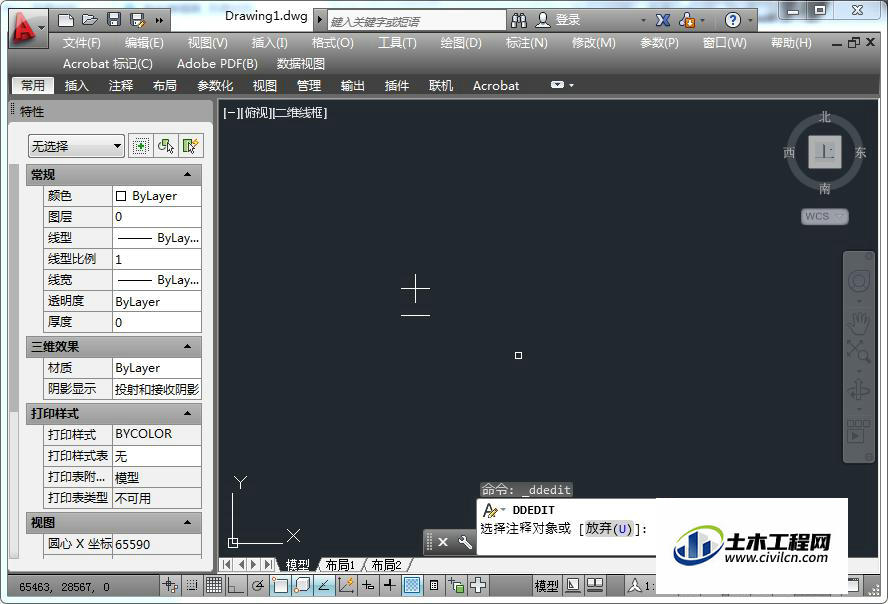

第一种特殊字符如下图所示,通过输入%%p来完成公差符号特殊字符的输入。


第3步

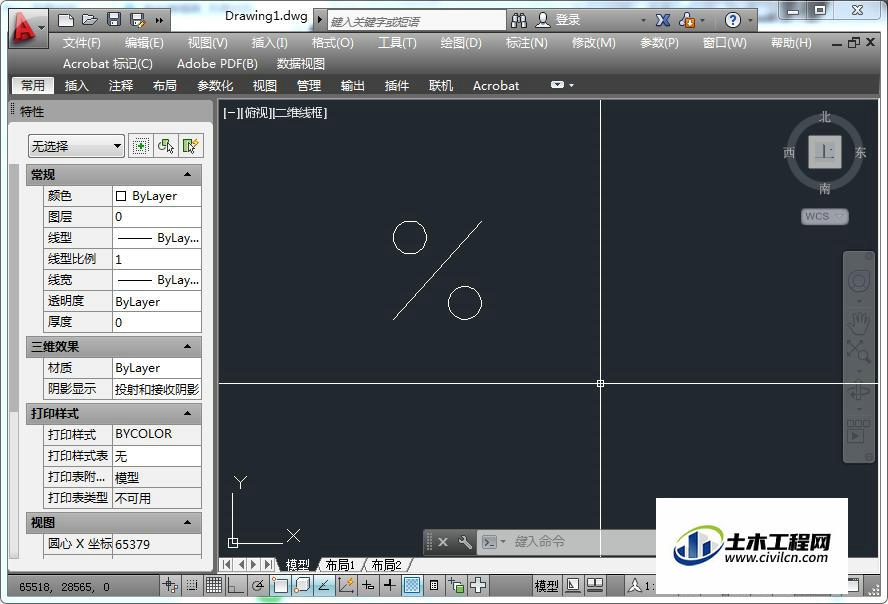

第二种特殊字符如下图所示,通过输入%%%来完成百分比特殊字符的输入。


第4步

第三种特殊字符如下图所示,通过输入%%C来完成直径特殊字符的输入。


第5步

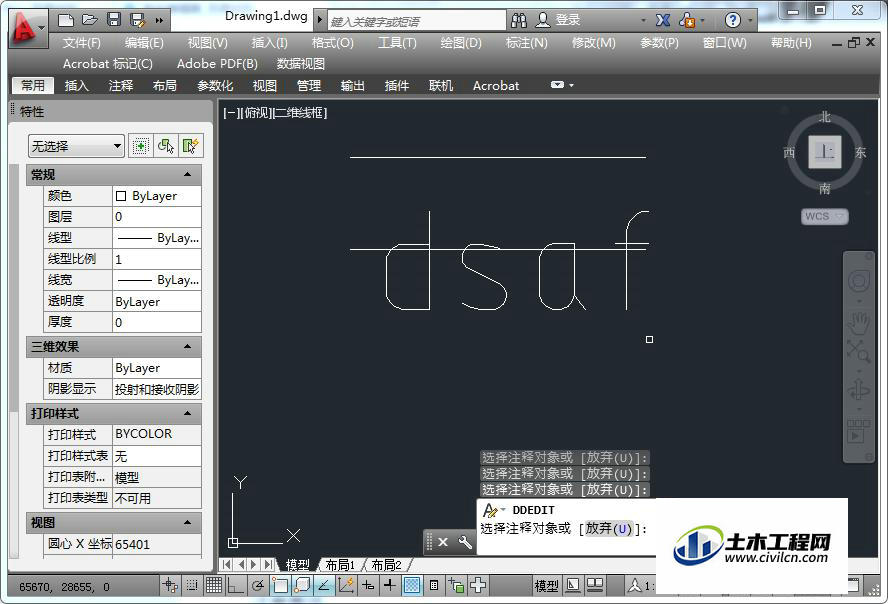

第四种特殊字符如下图所示,通过输入%%k来完成中划线特殊符号的输入。


第6步

第五种特殊字符如下图所示,通过输入%%O来完成上划线特殊符号的输入。


第7步

第六种特殊字符如下图所示,通过输入%%U来完成下划线特殊符号的输入。


第8步

小结以上就是通过CAD本身通过特殊命令完成特殊字符和符号的插入过程及步骤,希望能帮到大家。

温馨提示:

以上就是关于“CAD中怎么插入特殊字符?”的方法,还不太熟悉的朋友多多练习,关注我们,帮你解决更多难题!
