CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，常常需要画角的平分线，可是CAD如何画角的平分线？这个我们需要借助CAD的命令来绘制，那么不知道的小伙伴们一起来看看在CAD如何画角的平分线吧。
方法/步骤
第1步

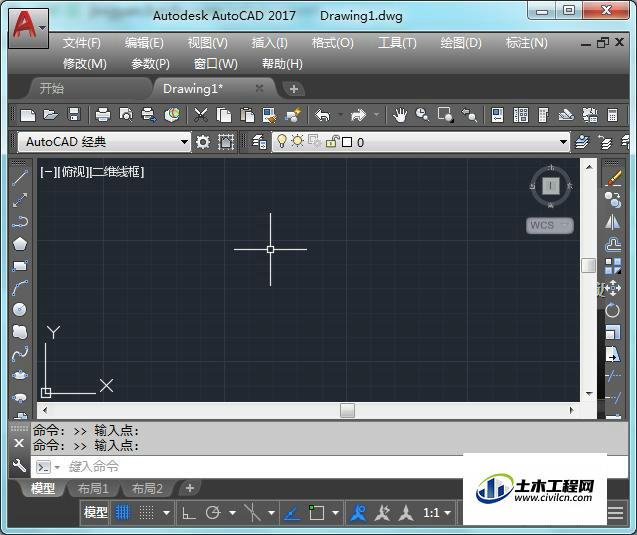

我们在桌面上双击CAD点的快捷图标，将CAD这款软件打开，如图所示：
第2步

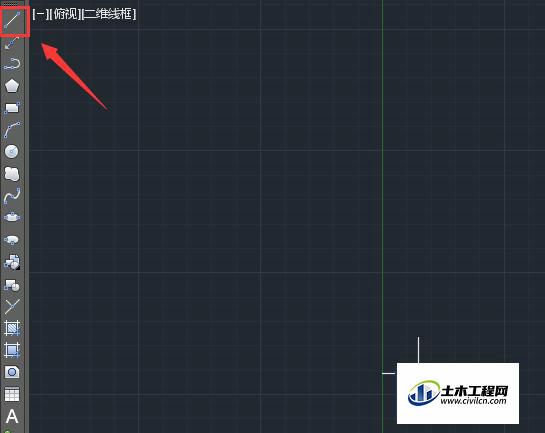

打开CAD之后我们在工具箱内找到直线命令，如图所示：
第3步

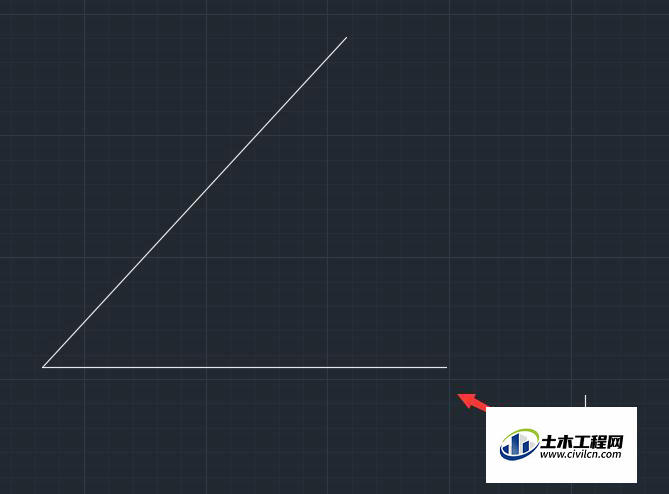

选择直线命令我们在绘图区里绘制一个角，如图所示：
第4步

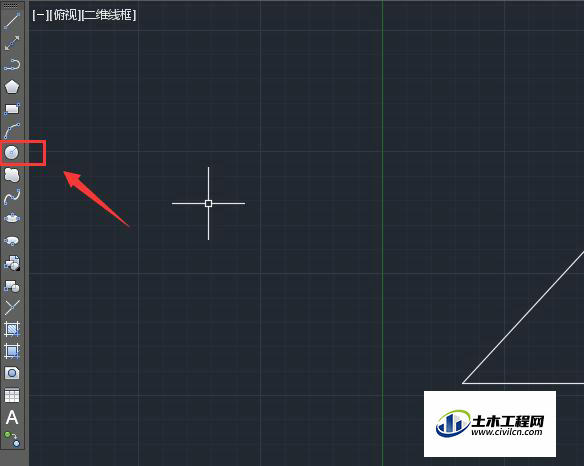

再在工具箱内找到圆形命令，如图所示：
第5步

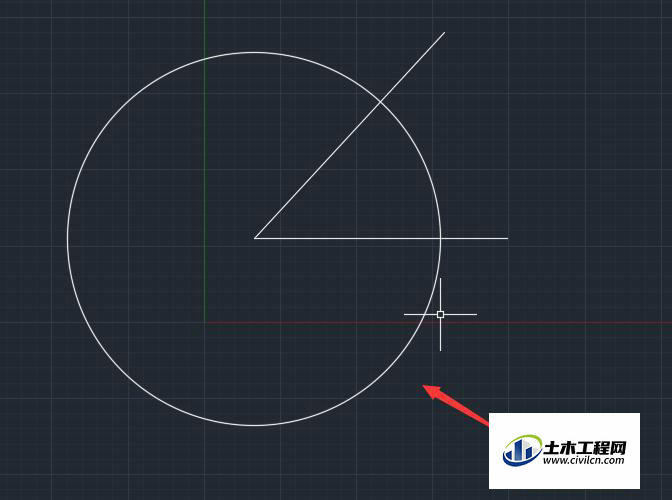

选择圆形命令我们选择角的顶点然后绘制一个圆形，如图所示：
第6步

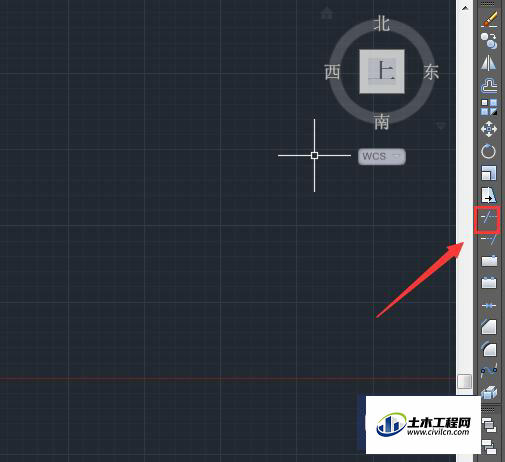

绘制好圆形之后再在修改工具区里找到修剪命令，如图所示：
第7步

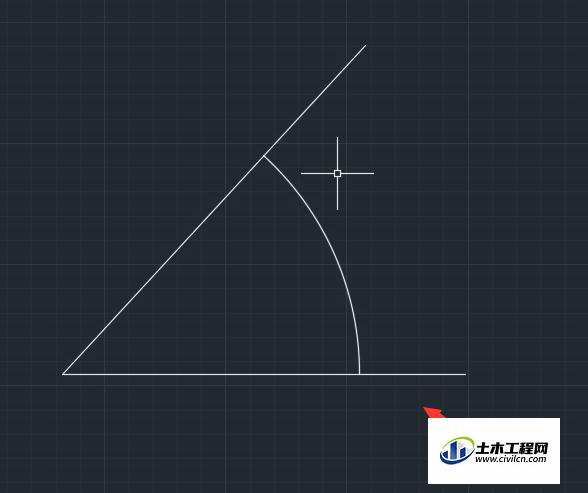

选择修剪命令将角外的圆弧修剪掉，如图所示：
第8步

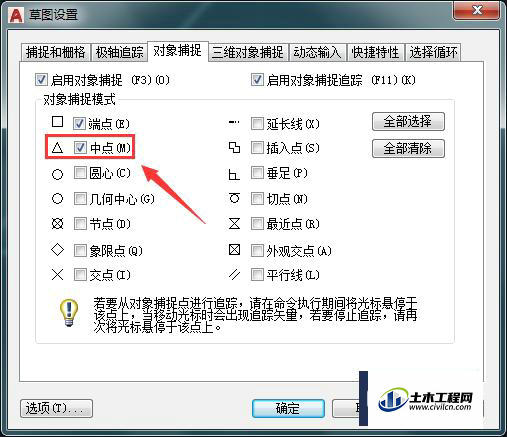

我们再打开捕捉设置选项，在对象捕捉里选择中点，如图所示：
第9步

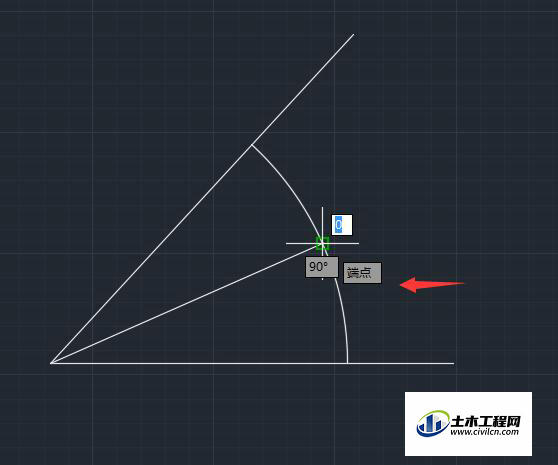

再次选择直线命令，选择角的顶点和圆弧的中点绘制一条线，绘制的这条线就是角的平分线，如图所示：
