CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，画建筑图时，刚开始会遇到许多波折，其中就是建筑图的轴线。正确的轴线一般通常是虚线，但是不管我们怎么更改线性画出来的都还是实线，那么遇到这种问题该怎么解决呢？下面来告诉大家具体的解决方法。
方法/步骤
第1步

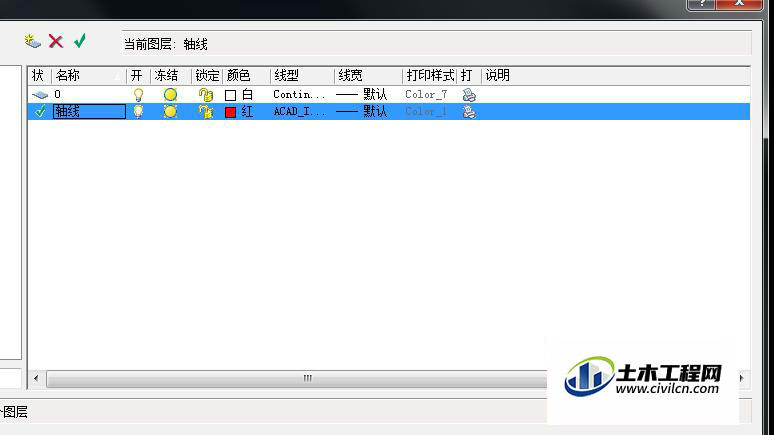

首先打开图层特性管理器，新建一个图层，设置上轴线的名字，小编设置的颜色为红色，还有线形改为后编号是w400的虚线。
第2步

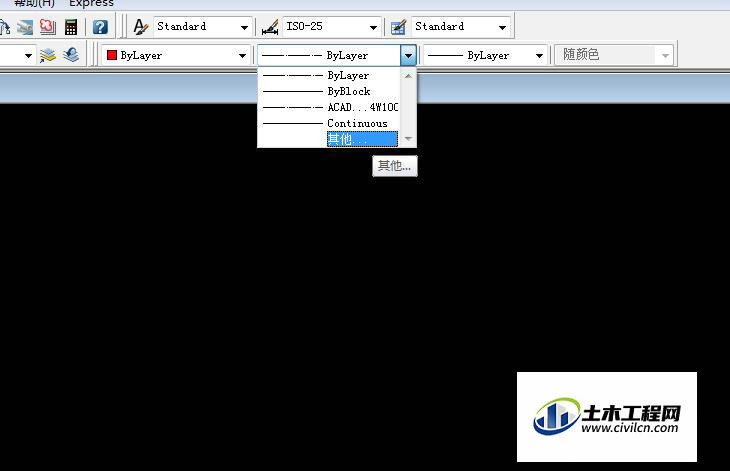

然后回车，回到主页面之后点击界面上方的线形选项标志。例如下面图片上方的其它标志。
第3步

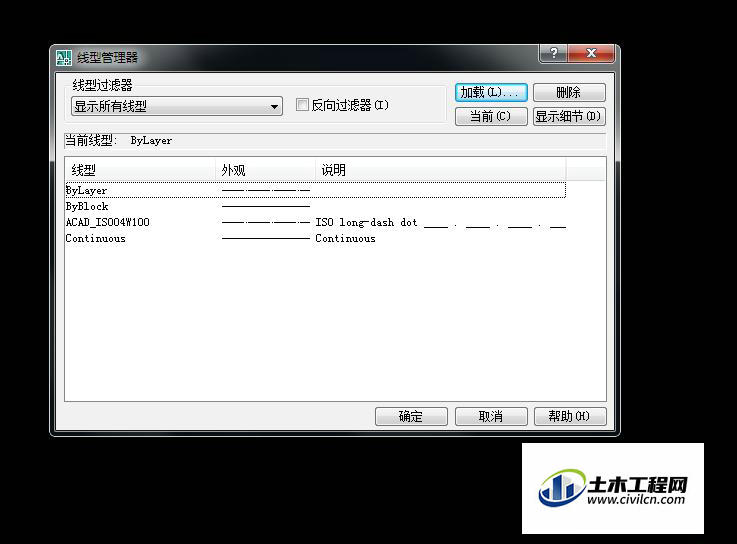

接下来会出现这样的一个现行管理器的窗口，点击窗口上的显示细节图标。
第4步

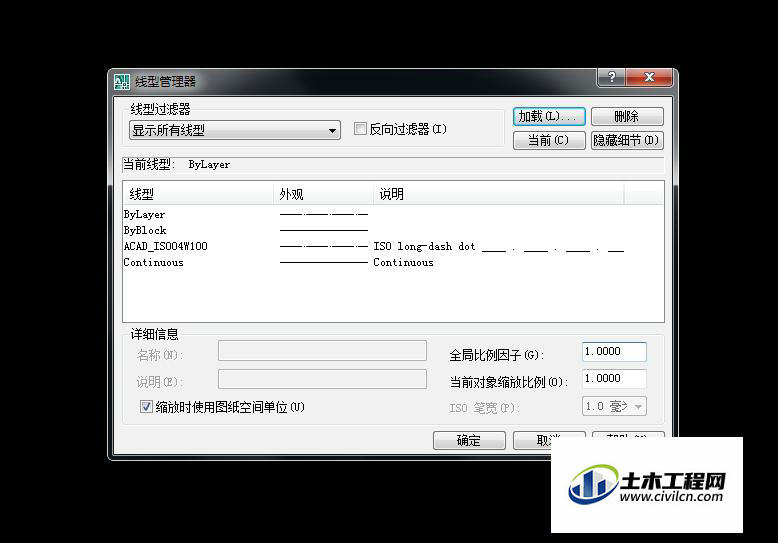

接着窗口下面会出现全局比例因子和当前对象缩放比例的选项框来，记住只改全局比例因子这一选项，其他的都不用改。
第5步

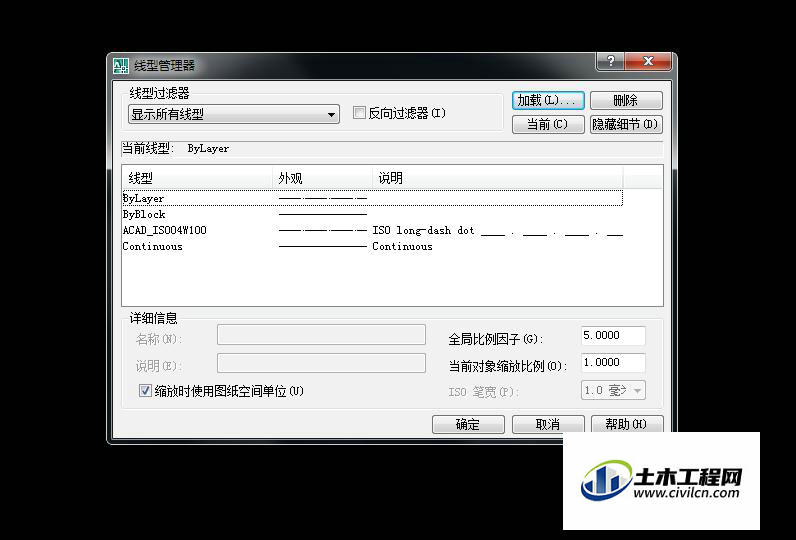

全局比例因子的数值不宜过大，在这里小编设置成5让大家看得清晰一点。根据图形的大小可以调节数值的大小。
第6步

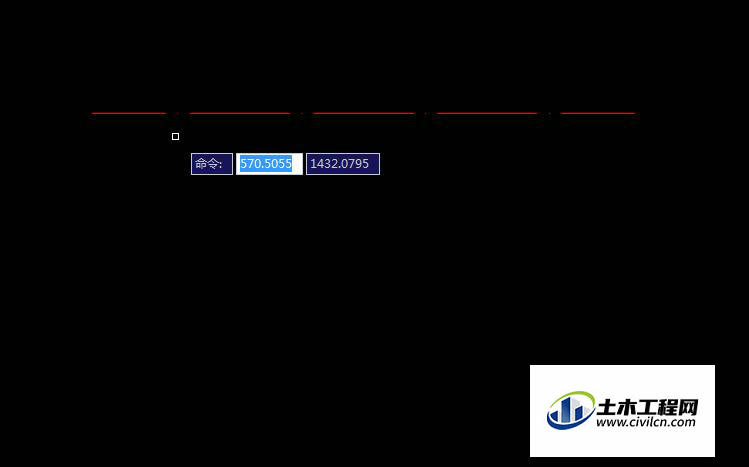

返回界面点击直线，就可以画出标准的建筑轴线了。可以根据自己的审美观调节比例的大小。
