CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。一些学习建筑、室内设计的朋友也会使用CAD作图，那么怎么用CAD画楼梯平面图？其实非常的简单，小白可能无法快速的上手，下面就来告诉大家简单的操作方法吧！
方法/步骤
第1步

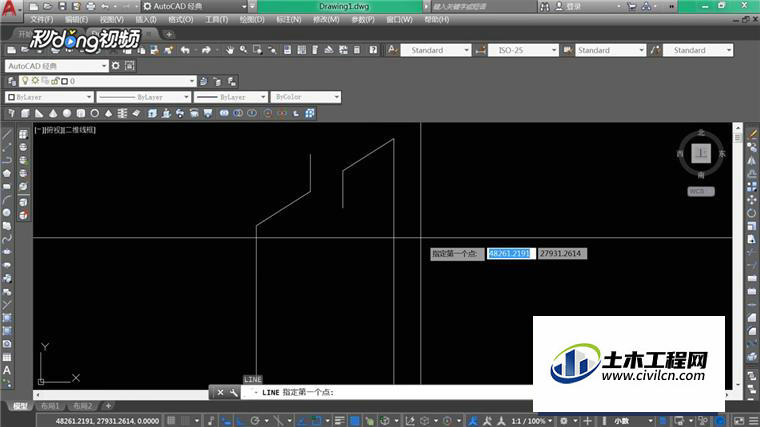

首先打开CAD，打开正交命令，输入命令l，画出直角梯形，再输入命令Br，将选定的直线打断。
第2步

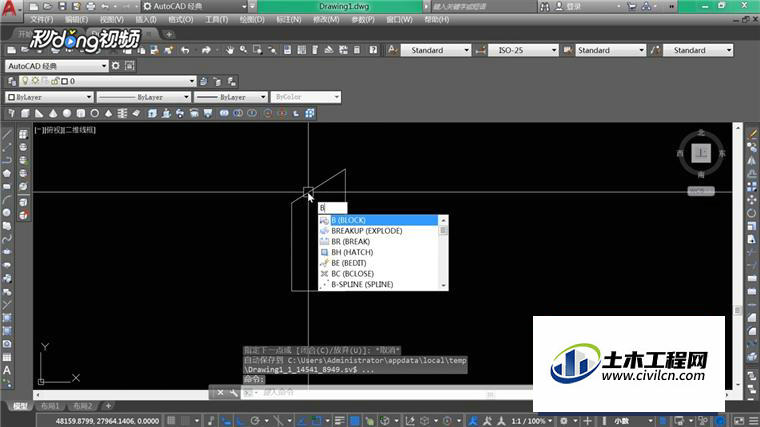

再输入直线命令l，在打断的一端画线段，使用复制命令co，复制刚才画的线段，再输入直线命令l，将两条线段连接起来。
第3步

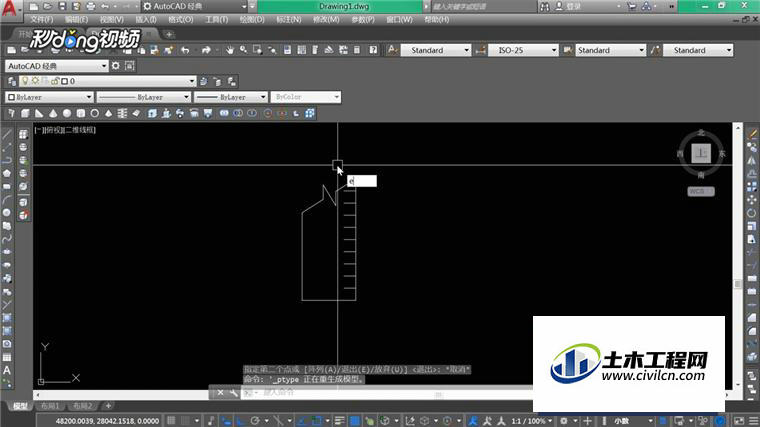

输入分段命令div，将直线进行分段，输入线段数目10，再输入直线命令l，画出小线段，再输入命令co，布置相应个数。
第4步

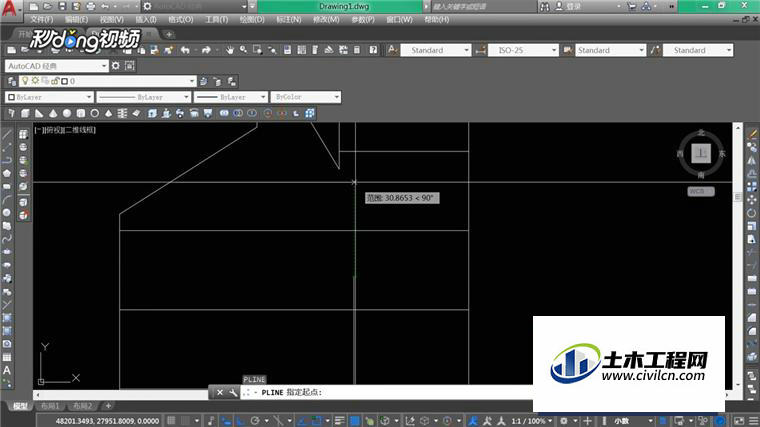

然后输入命令ex，选中左边的线段和上边已经画好的折线线段，选择要延伸的对象，完成线段的延伸。
第5步

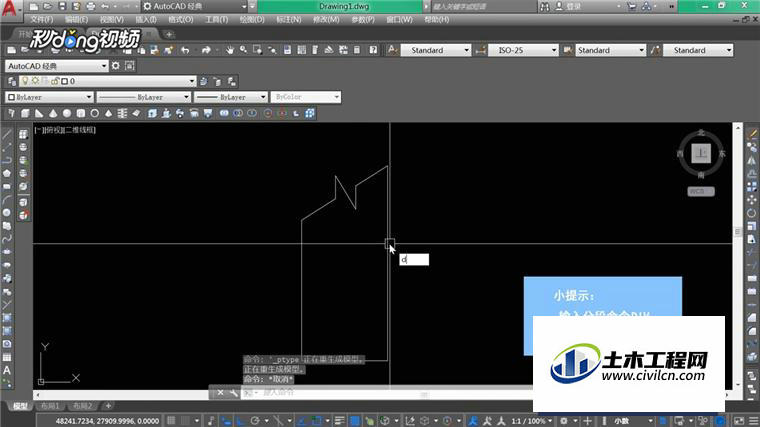

输入直线命令l，选择梯形中间的点，画出直线，输入命令pl，指定一个端点，画出范围，再输入命令w，输入起点宽度为0，端点宽度为20，即可完成楼梯的绘制。
