CAD是一种专业的制图软件,这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中,都非常的受欢迎。建筑图在绘制的时候,我们都会需要花一些户型图,以平面的绘画方式,但是新手用CAD怎样画户型图?新手可能毫无头绪,为了帮助大家更快上手,下面的教程分享给大家。
方法/步骤
第1步

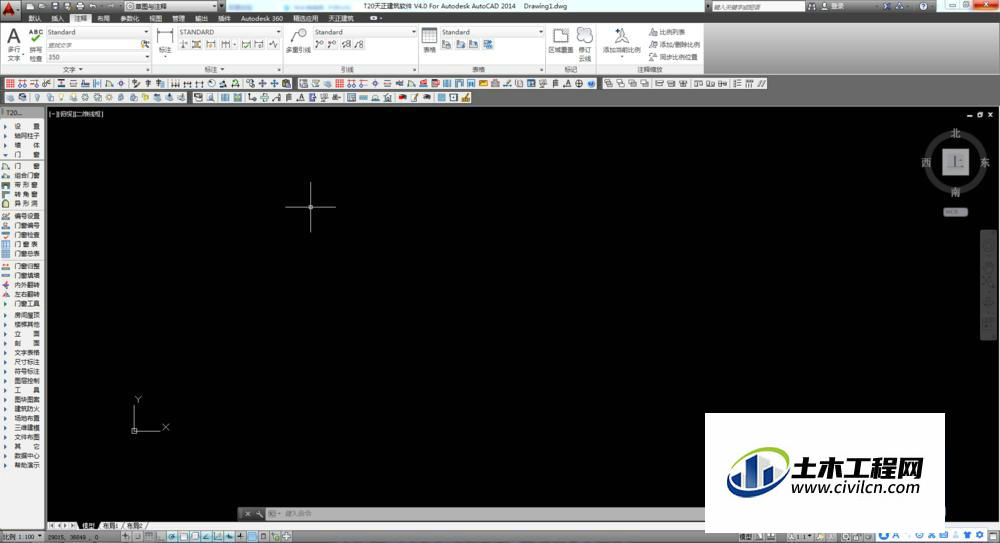

一、打开天正,进入软件操作界面,(天正是基于CAD的一个运用插件,能够让我们更方便的使用CAD)
第2步

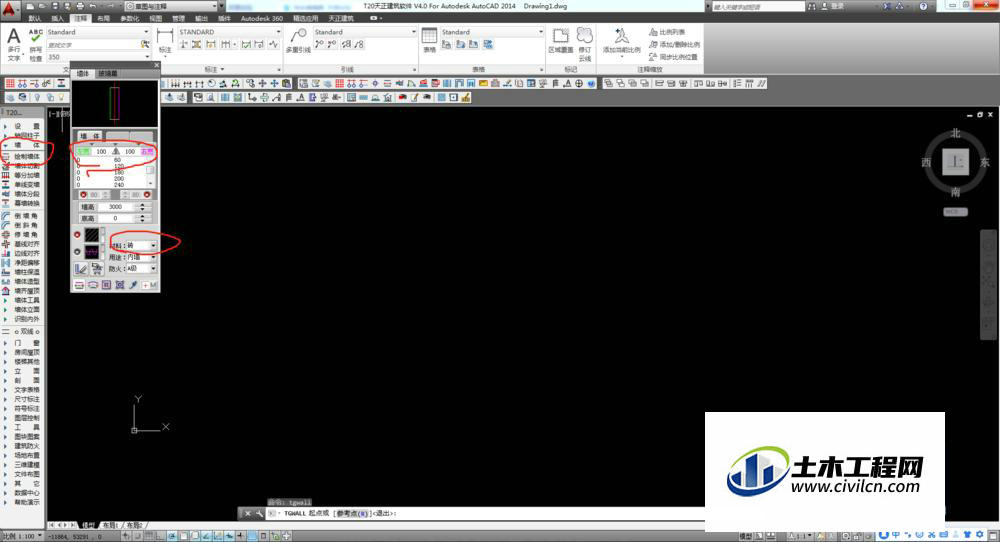

二、要绘制户型图,首先得绘制墙体,所以我们在左侧工具栏中找到墙体工具,然后在下拉框中找到绘制墙体,并在出现的对话框中设置墙体厚度以及材质,之后就可以开始绘制了
第3步
三、如图所示,按照我们所需的户型信息完成了墙体的绘制,然后点击按键esc退出编辑模式
第4步

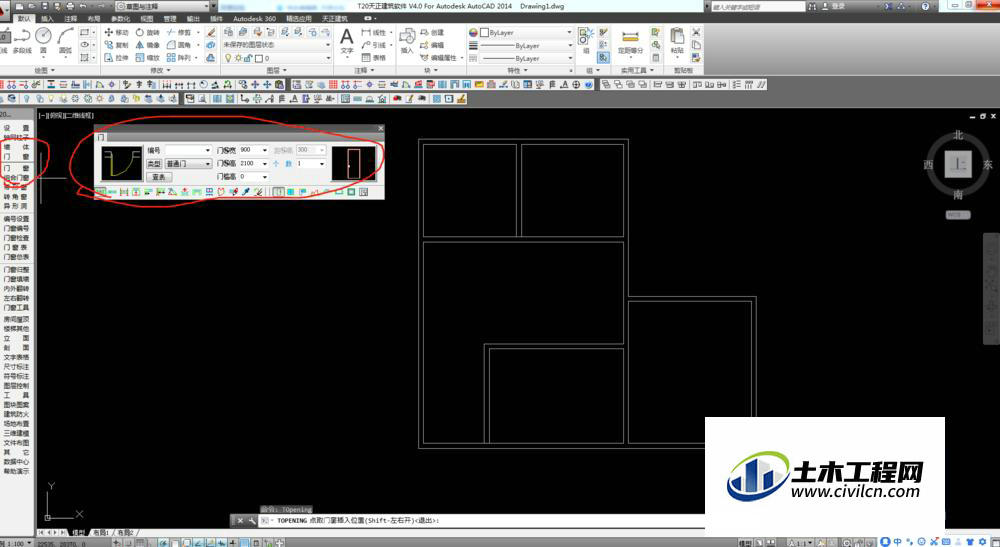

四、在左侧工具栏中选择门窗工具,并在弹出的窗口中设置门窗参数,然后在墙体上添加门窗
第5步
五、门窗添加完之后,利用直线工具或者其它形状工具在界面中绘制我们想要的家具,比如餐桌等,然后选中我们绘制好的家具,按b键使其成块,并添加名称,然后点击确定
第6步

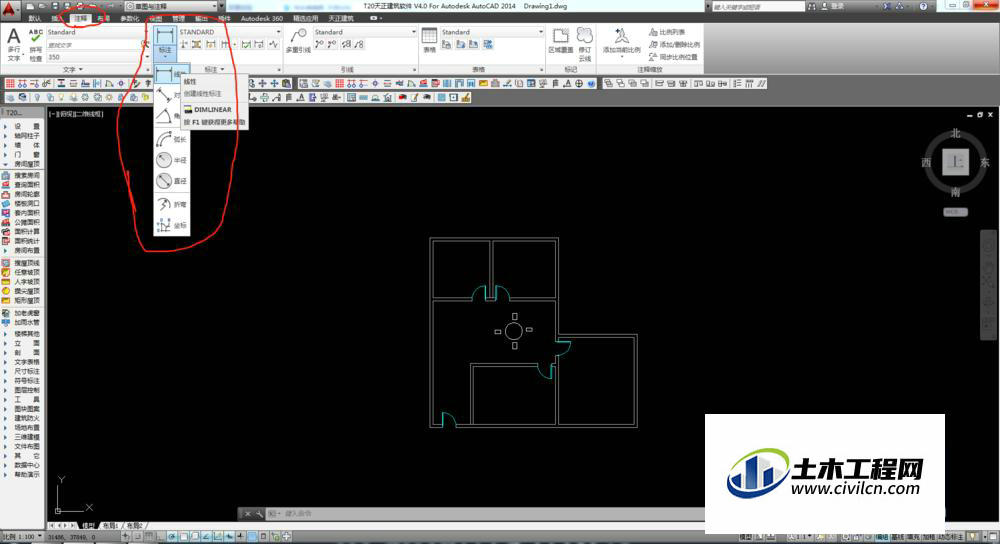

六、待所有家具都添加完成之后,点击注释,然后选择标注对我们已绘制好的房间进行标注,之后点击保存就完成了我们户型图的一个基本制作
温馨提示:
以上就是关于“新手CAD画户型图”的方法,还不太熟悉的朋友多多练习,关注我们,帮你解决更多难题!
