CAD怎么绘制道路维修示意图？相信很多小伙伴都有遇到类似的疑问，那么具体怎么操作呢？下面就给大家分享一下，CAD绘制道路维修示意图的方法步骤，希望能帮助到大家，感兴趣的小伙伴可以关注了解下。
方法/步骤
第1步

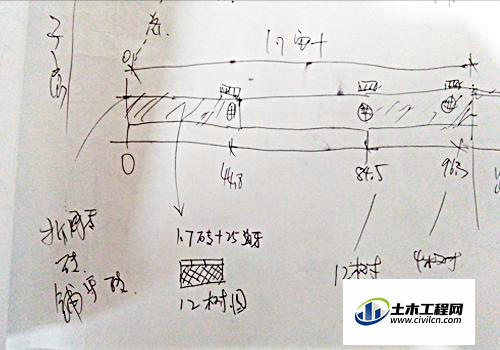

首先我们来看这是现场测量的草图。
第2步

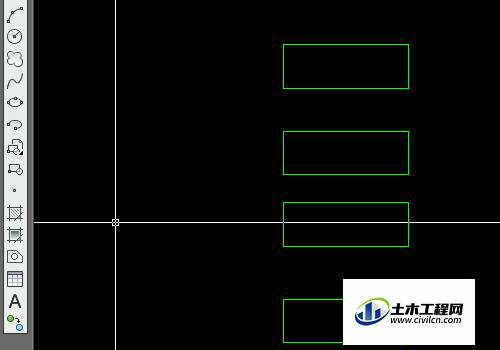

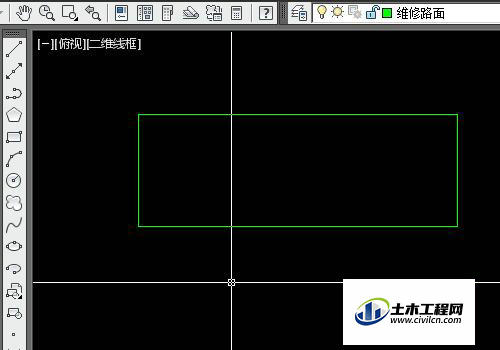

由于是示意图，那么我们就用10000*3500的方块代替维修区域。在打开的软件中用矩形工具绘制10000*3500的矩形。可以点击矩形工具后直接在动态输入中输入相关的参数来完成。
第3步

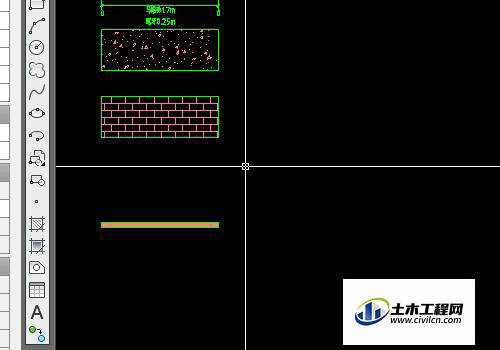

由于维修的路面有不同的面层，所有我们用复制工具复制多个矩形，以此来表示不同的道路面层。
第4步

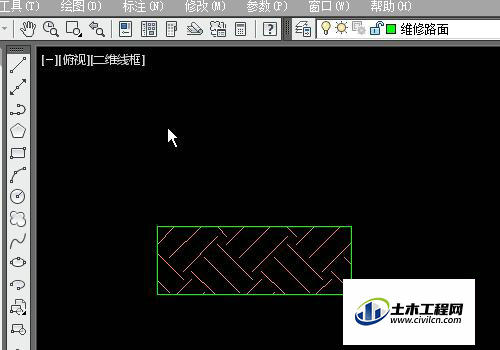

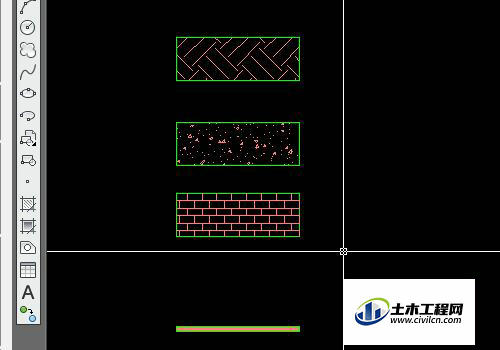

然后我们来对我们复制到的矩形填充图案，首先我们填充夯实土壤。
第5步

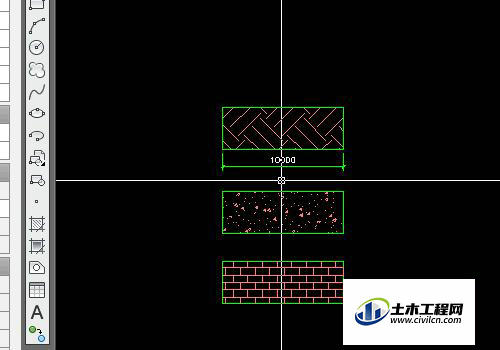

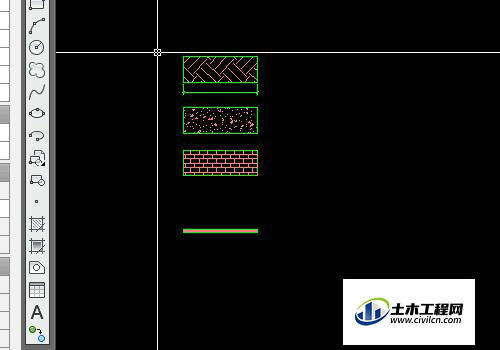

用同样的方法我们填充混凝土、马路砖等。
第6步

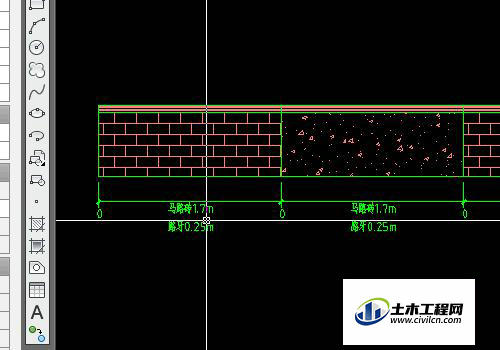

然后我们对我们绘制的矩形进行标注，并修改标注的字体及标注样式。
第7步
然后我们把标注的数字改为空格（也就是不显示标注）。
第8步
然后在标注的下方输入我们需要的文字等。在标注的两段输入里程数字。
第9步
然后我们开始进行道路维修图的绘制，在草图中我们的维修区域首先是马路砖面层，我们复制马路砖面层，然后复制路沿石面层；然后让其进行组合，然后复制做好的标注和里程等；对于面层不一致的区域可以直接复制填充。
第10步
复制好以后我们来修改里程，然后对照测量草图修改绘制的图纸。
第11步
绘制好以后我们来插入道路中的雨水井和检查井。绘制完成。
