CAD是目前功能强大的制图软件，现在越来越多的朋友在进行使用，但也有不少新手对软件的功能不太了解，不知道如何操作。软件的绘图功能非常强大，各种各样的设计图都可以使用CAD来绘制，最近也有朋友需要绘制一些家具，那么你可以看看下面的CAD绘制椅子立面图教程。
方法/步骤
第1步

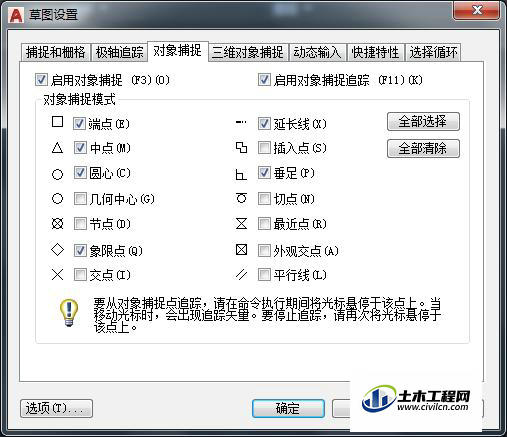

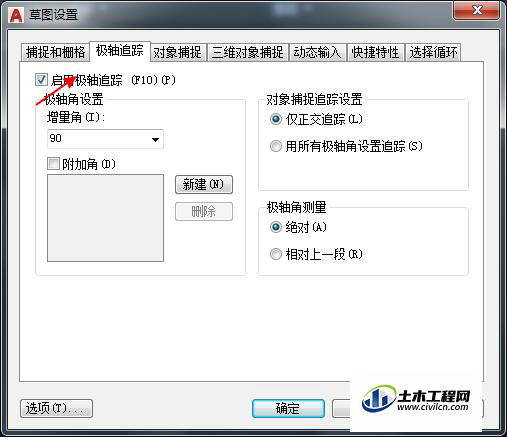

新建如图，关闭栅格和开启捕捉 选择极轴捕捉并修改设置如图：
第2步
左上角点击多线段如图：
第3步

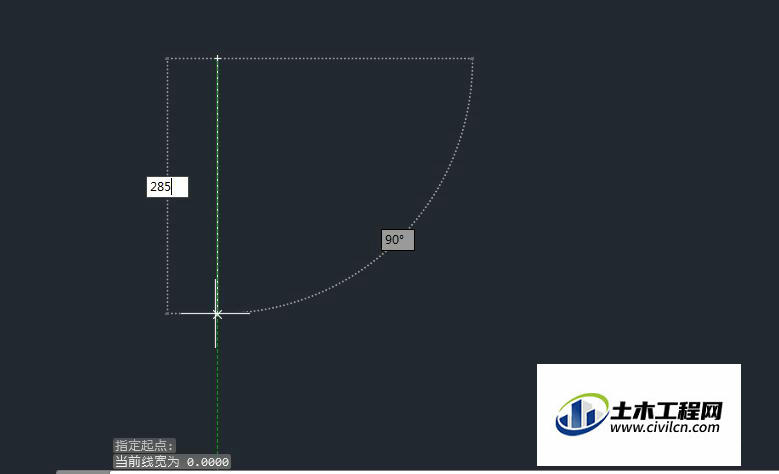

在绘图局域任意一点点击如图然后输入垂线285回车在输入a切换圆弧输入600 如图：再切换为l直线输入285如图：
第4步

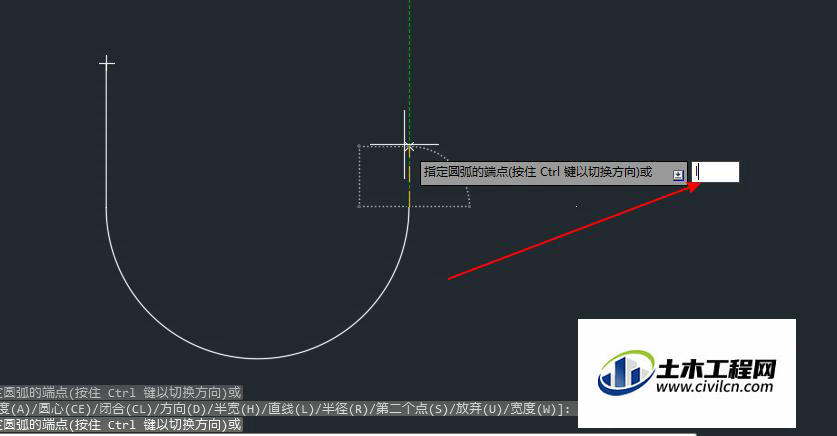

切换a 输入30如图：切换l输入285回车
第5步

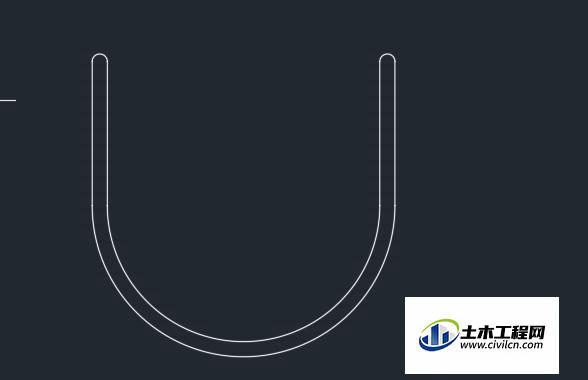

然后输入a，水平向左如图输入540回车如图：再输入l输入285回车切换a输入水平向左输入30如图：
第6步

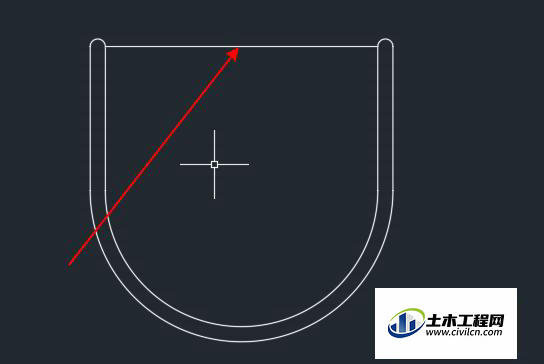

然后用直线连接图的两个边界如图：
第7步
移动原点如图：移动到中点
第8步
接下来选择绘图中的圆弧三点命令如图：
第9步

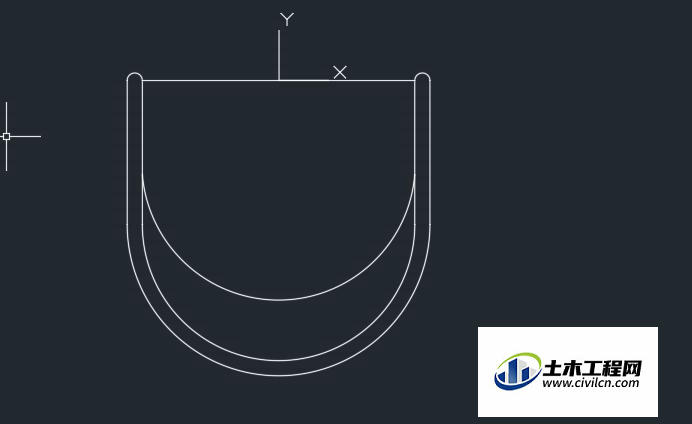

输入-270，-185回车输入@270，-250回车输入@270,250回车圆弧三点绘制完了如图：
第10步

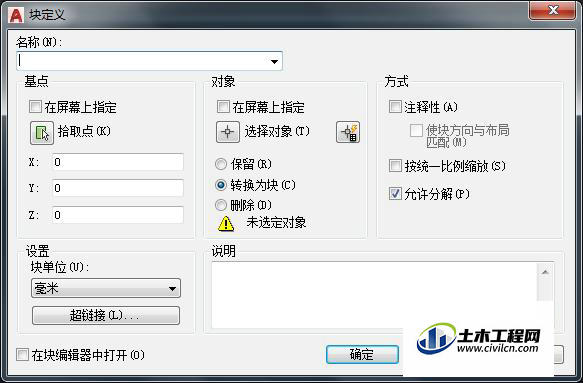

一般在绘图里面是把它保存为块，以便后面使用使用b命令可以调出块如图：
温馨提示：
以上就是关于“怎么在CAD中绘制椅子立面图？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
