CAD是一款非常实用的绘图建模软件。软件的应用领域广泛，如建筑、土木工程、电器工程和制造业等，都非常的受欢迎。一些电线路图中，需要使用到各种线型的线条，那么CAD怎样快速创建线型？许多新手可能对此毫无头绪，为了帮助大家更快上手，下面的教程分享给大家。
第1步
命令：-linetype功能：可实现[?/创建(c)/加载(l)/设置(s)]线型等操作
第2步
输入c，创建
第3步
输入线型名称，线型名称最多可以包含 255 个字符。线型名可包含字母、数字和特殊字符，例如美元符号 ($)、连字符 (-) 和下划线 (_)。线型名称不能包含空格。按 enter 键，此时弹出创建或附加线型文件对话框。
第4步

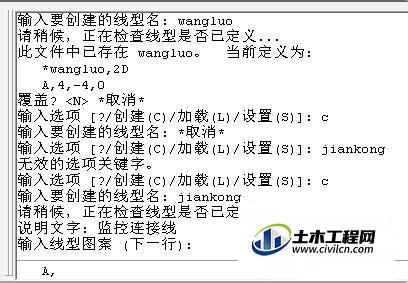

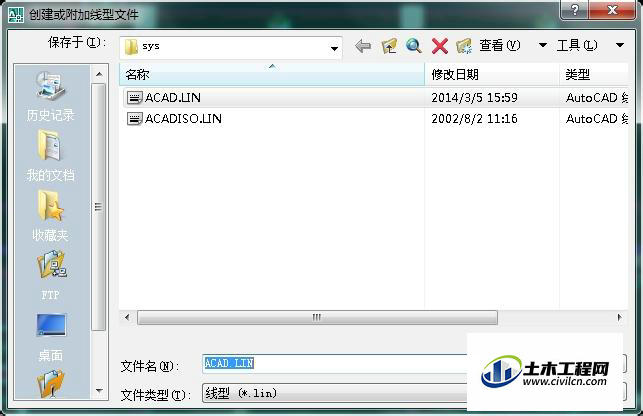

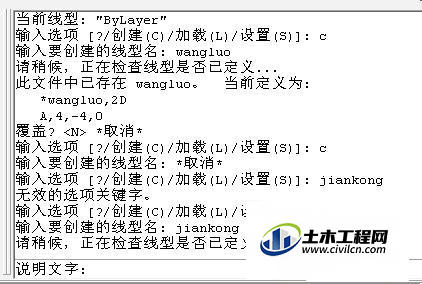

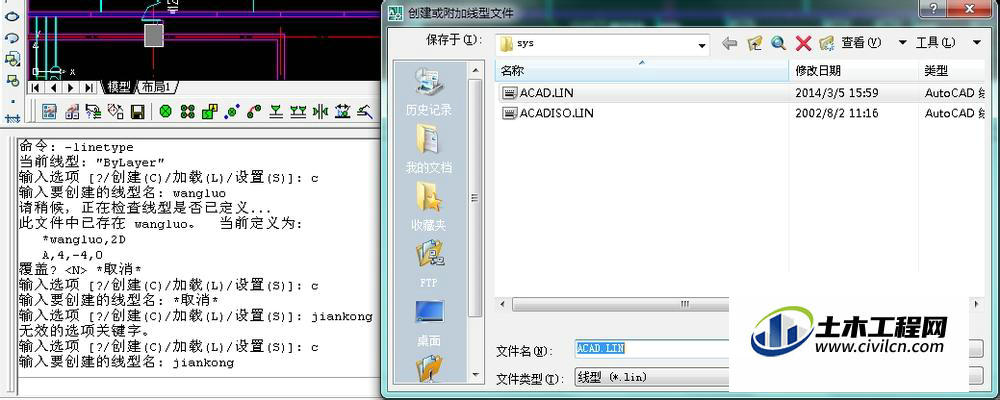

在“创建或附加线型文件”对话框中，从“文件名”框中选择一个 lin 线型库文件并选择“保存”。由于我以前创建过以wangluo为名的线型，因此提示已存在，提示是否覆盖。那小编为了大家看得直观，再新建一个jiankong为名的线型。
第5步
新建线型后，提示输入说明文字，此为可选操作，在这里小编就填上“监控连接线”。
第6步

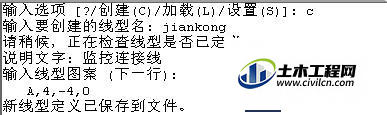

第5步完成后需输入线型图案，这也是最重要的一步。在“输入图案”提示下，指定直线的图案。请按照以下原则指定： 所有线型都必须以划线开头。 输入零表示点。 输入负实数表示空移。该值以图形单位定义空移长度。 输入正实数表示划线。该值以图形单位定义划线长度。 以逗号分隔每个点、划线或空移值。 在点和划线之间使用空移。 按 enter 键结束命令。这里先输入简单的线型作为参考，第八步的时候会提供给大家参考代码。
第7步

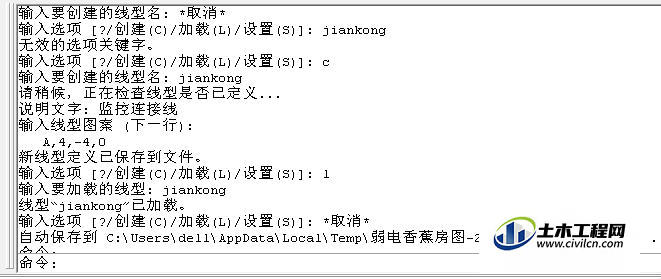

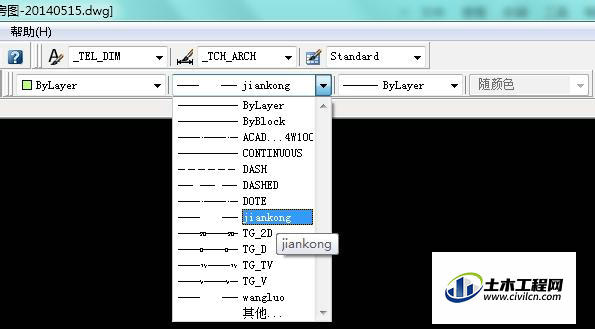

注意创建线型时，它不会自动被加载到图形中，需要自己手动加载。
第8步

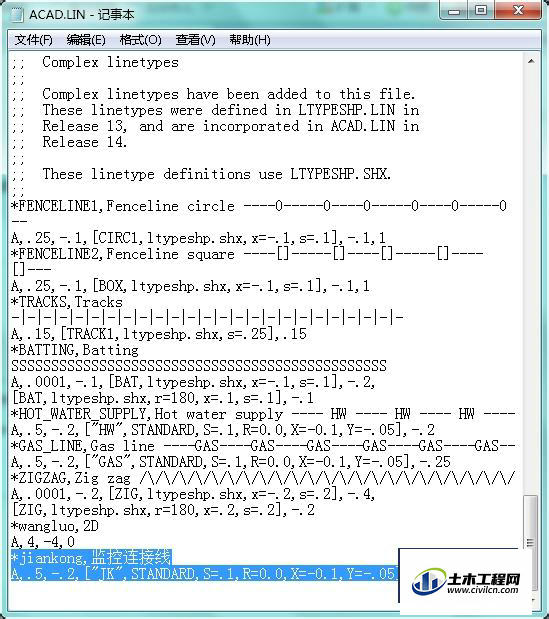

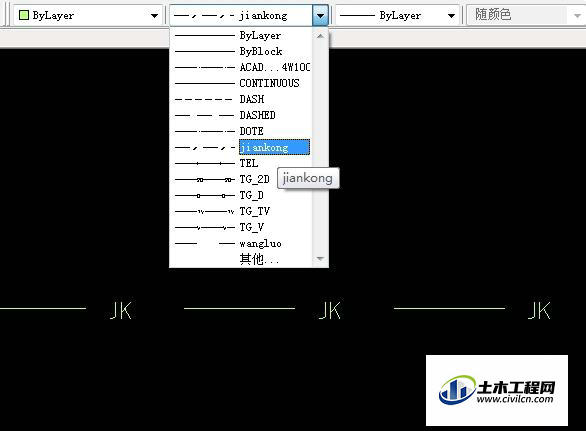

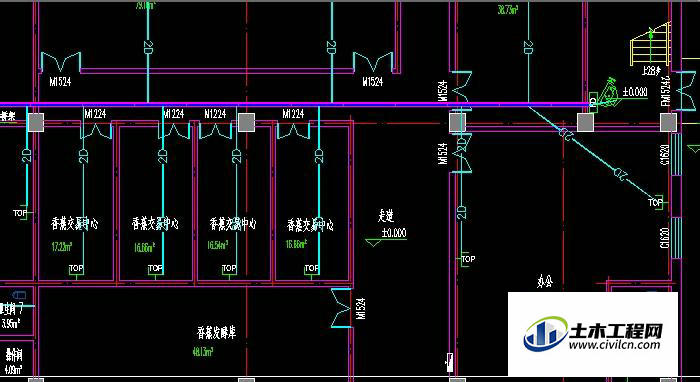

第五步时只是画了简单的线作为参考，下面提供一个代码让大家如何在线型中间添加文字a,.5,-.2,["jk",standard,s=.1,r=0.0,x=-0.1,y=-.05],-.25或者可以直接以记事本打开aCAD.lin文件，添加下面代码：*jiankong,监控连接线a,.5,-.2,["jk",standard,s=.1,r=0.0,x=-0.1,y=-.05],-.25重新加载后即可画出带文字的连接线，这在弱电设计中相当实用。
温馨提示：
以上就是关于“CAD怎么创建线型？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
