如何分解CAD多重插入块?

 CAD是一种专业的制图软件,这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中,有时候会受到一些图纸比较复杂,我们需要拆分出图形,这个时候就需要进行多重插入块的分解,可是要怎么分解掉CAD的多重插入块呢?

方法/步骤

第1步

新建一个文本文档,名称和扩展名修改为unlk.lsp,保存。

第2步

复制以下代码然后保存。

(defun c:unlk (/ en ent)

(setq en (entsel "/n请选择被加密的图形:"))

(if en

(if (= (cdr (assoc 0 (setq ent (cdr (entget (setq en (car en)))))))

"INSERT"

(progn

(setq ent (entmakex

(list '(0 . "INSERT")

(assoc 2 ent)

(assoc 10 ent)



(command "_.explode" (entlast))



(entdel en)







(princ "/nOK,解密成功。")

(princ)

)

第3步

如以上代码复制有误,请下载。(自行杀毒)

https://pan.baidu.com/s/1dF1PDJV

第4步

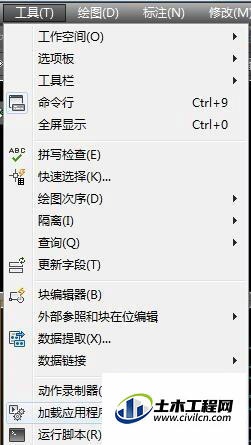

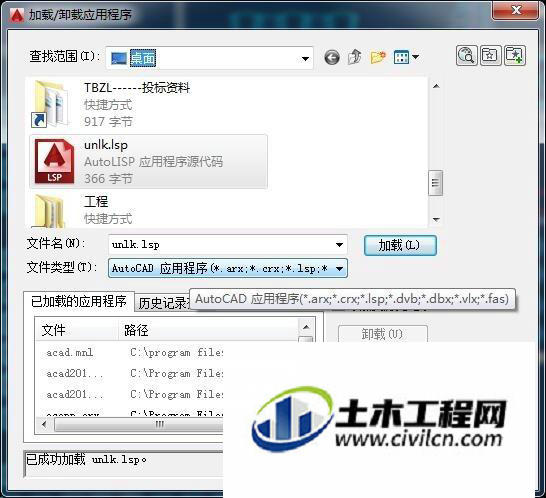

用CAD打开带有无法分解的多重插入块的图纸,找到 工具→加载应用程序,然后找到刚创建的unlk.lsp文件,加载;显示加载成功,然后关闭。



第5步

在CAD中输入命令:unlk,然后点需要分解的多重块;一次不成,可以多使用几次unlk命令,因为可能是多次引用了块。

温馨提示:

以上就是关于“如何分解CAD多重插入块?”的方法,还不太熟悉的朋友多多练习,关注我们,帮你解决更多难题!
