CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，施工图纸需要让内容看的更加详细、更加完整，所以需要包含的内容很多，那么CAD完整的施工图怎么画？施工图主要是细节比较多，对于新手可能很难，下面来示范给大家看看。
第1步

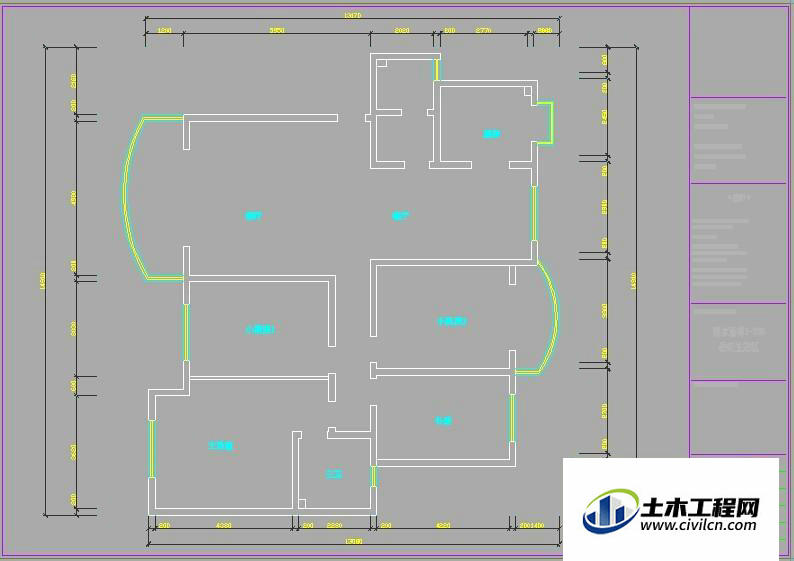

首先要有建筑的原始结构图，原始结构图是对建筑内部的原始尺寸的记录，在建筑内部墙体完全不动的情况下，并室内各种上下水管道所处的详细位置；
第2步

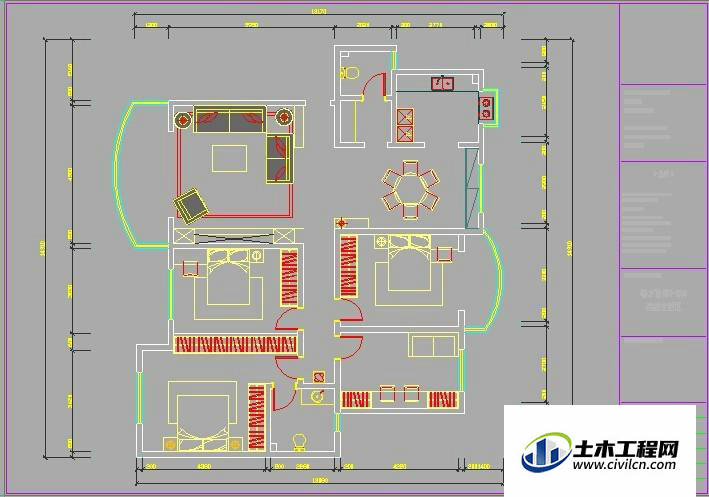

平面布置图；平面布置图是对室内结构进行最终划分以后对所有家具进行合理分配最直观的反映。有些图纸会把室内墙体拆改作为单独的图纸，但是在墙体改动不大或者没有改变的情况下可以将两张图纸合并，并且在有改动的地方标注详细尺寸；
第3步

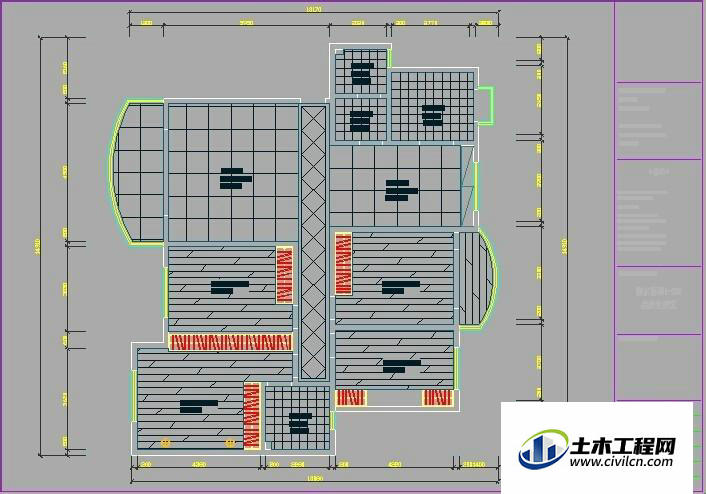

地面铺设图；地面铺设是指所有室内地面的装饰和划分，包括地砖的排列，门槛石的分布，木地板的铺设方向，波打线的划分，地面拼花的详细尺寸；
第4步

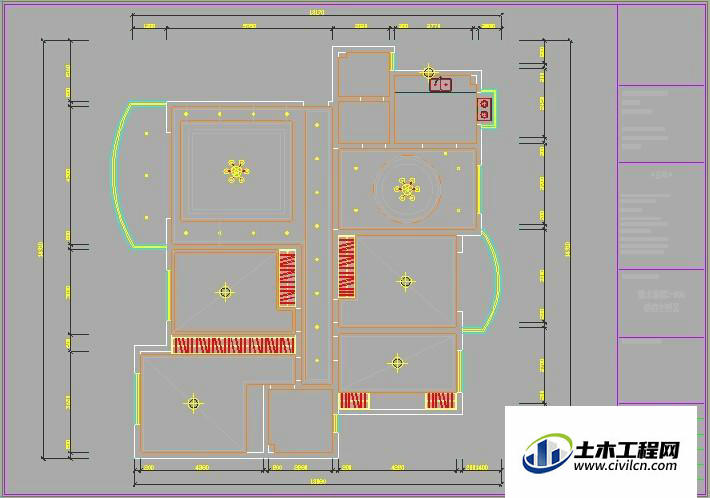

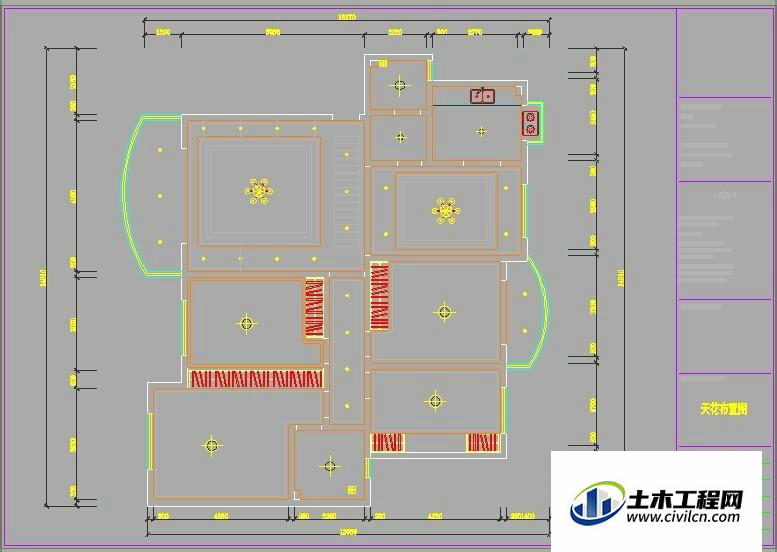

天花吊顶图；也叫天花布置图，是对室内天花所有造型的绘制，包括天花造型吊顶，吊顶中灯池、灯带的分布，灯的位置，石膏线的分布。天花图中还可以简单标注一下吊顶完成面的距地高度；
第5步
强弱电布置；强弱电就是室内所有强电和弱电插座的布置，强电指220V电压插座的分布，弱电插座包括电视、电话线、网线及可视电话监控设备线路；（插座数量宁多勿缺，为以后留足余地）
第6步

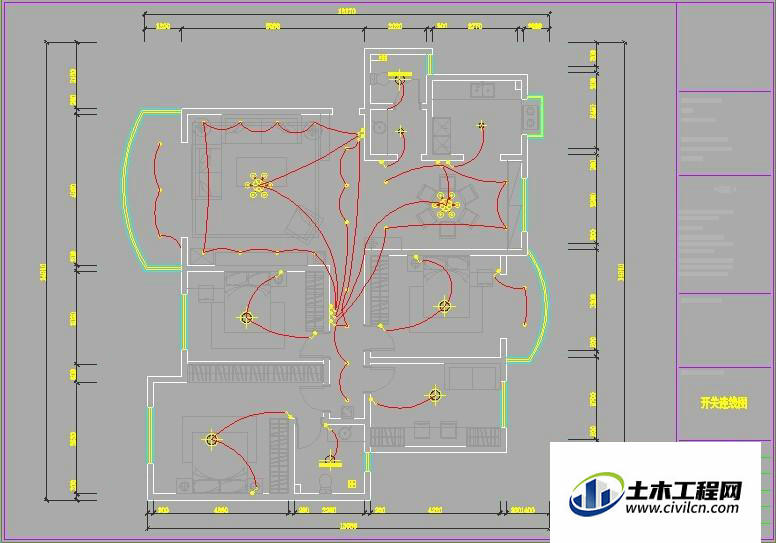

开关连线图；开关连线图中要详细绘制出室内所有灯具在开关上的控制。具体分几路，开关用单孔还是双控，单联还是双联还是三联。开关的布置主要是考虑到生活中使用的便利性；
第7步

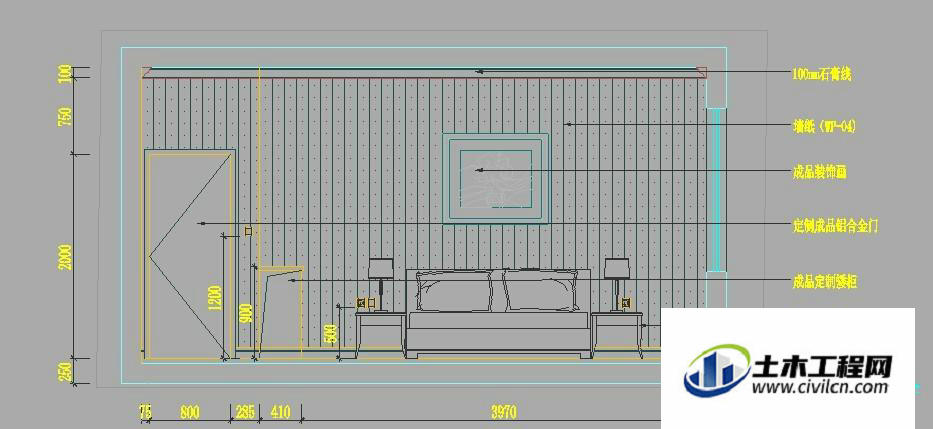

立面图；所有墙壁上的造型设计都可以画成立面图。立面图包含的图纸信息比较多，很多墙面造型所使用的材料和尺寸都要在立面图中体现，甚至要在立面图中标识出插座布置的位置和详细尺寸；
第8步

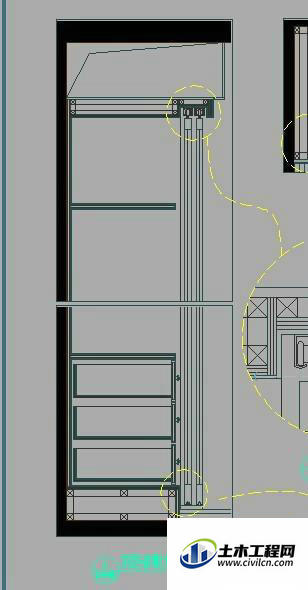

剖面图；剖面图是对立面图进行的再次剖解。通过立面图的剖切面能更加详细的看到立面造型的做法；
第9步

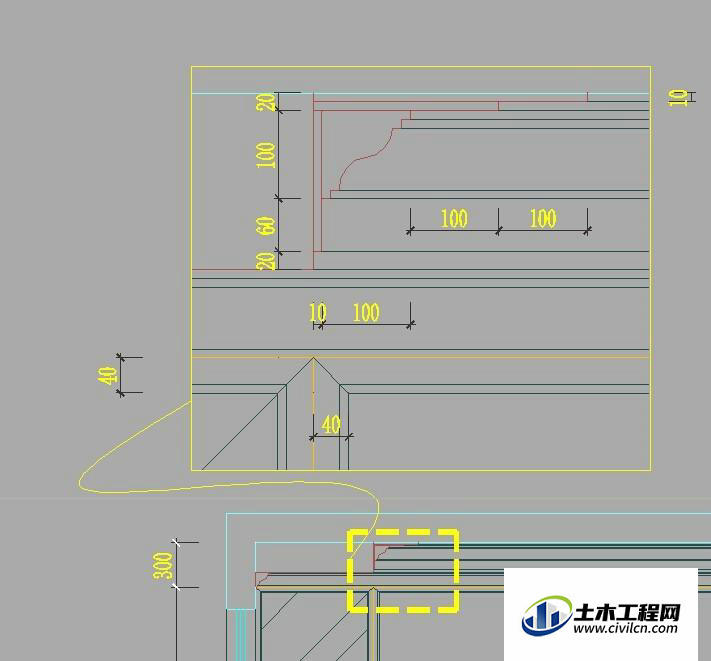

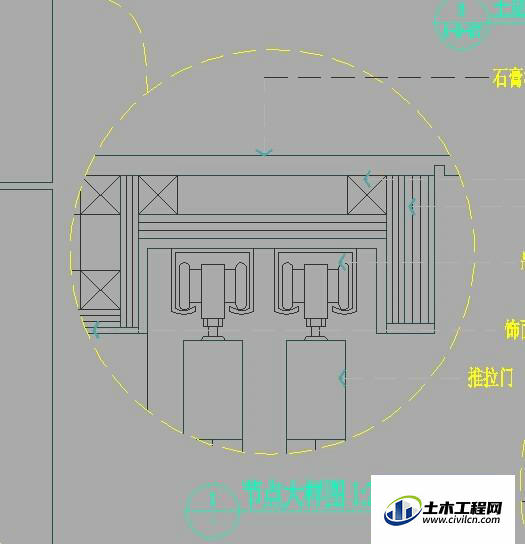

节点和大样；节点和大样可以做一种解释，都是对造型的局部位置进行放大处理，因为图纸的打印比例是固定的，但是有些局部线条绘制的过于密集导致看不清楚，所以需要放大处理。在节点大样图中要根据情况详细表明每一种材料每一个角落的详细尺寸。
温馨提示：
以上就是关于“CAD完整的施工图包括哪些内容”，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
