CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，有些时候需要按照实际情况填充钢筋混凝土图案，但很多小伙伴对此都不是很了解。那么下面就给大家分享一些下，CAD中怎么填充钢筋混凝土图案的方法，希望本文内容能帮助到大家，感兴趣的小伙伴可以关注了解下。
方法/步骤
第1步

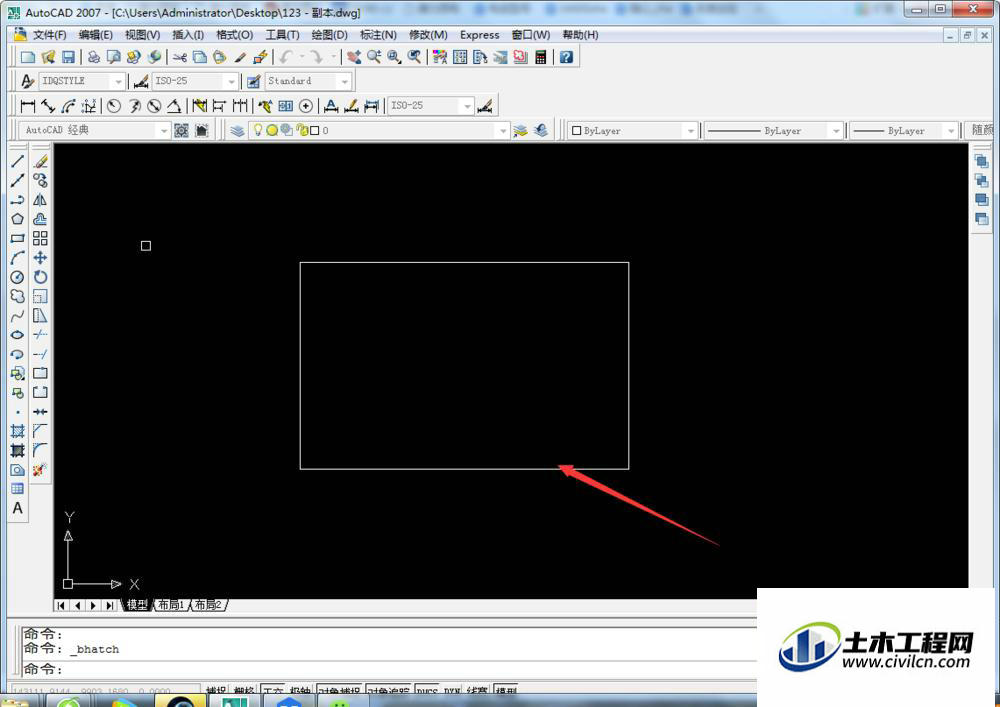

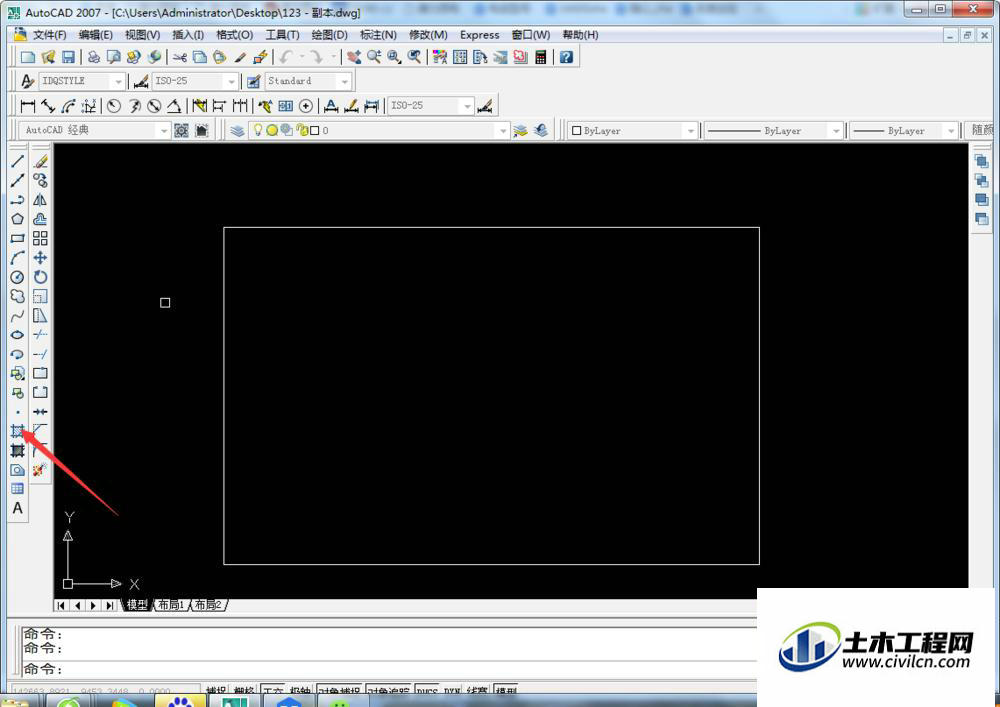

首先我们绘制一个矩形然后点击图案填充命令。
第2步

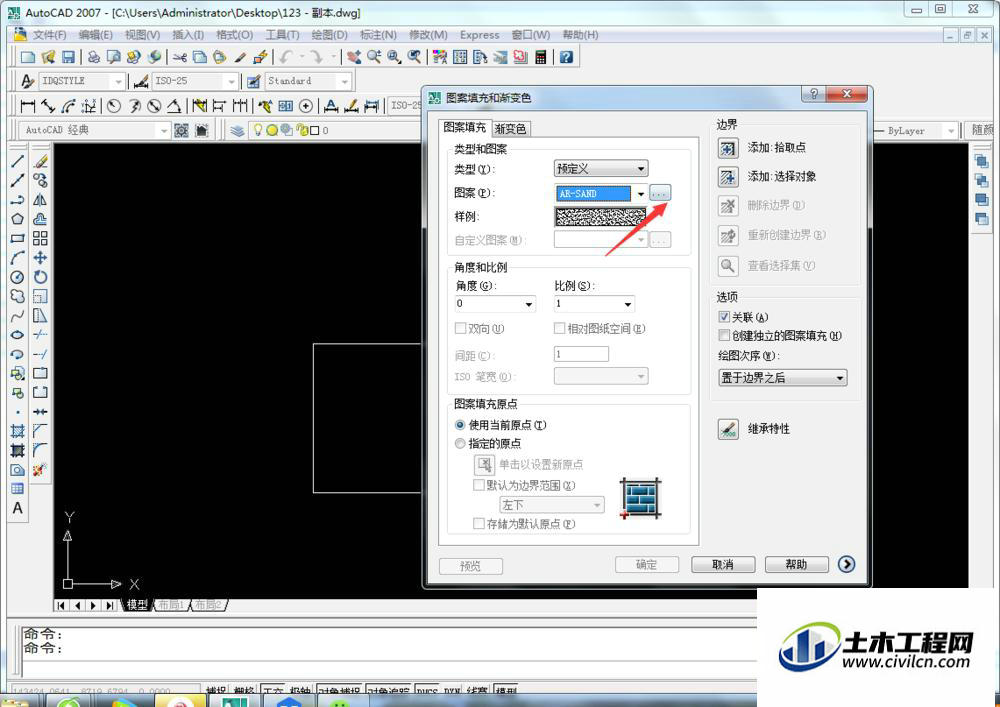

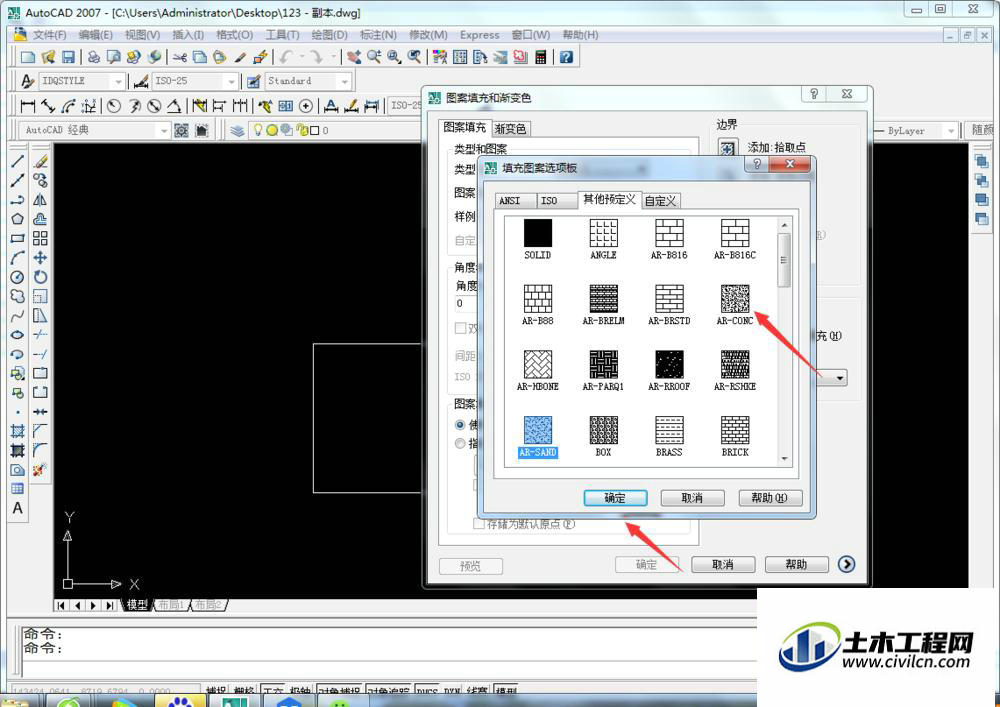

接下来我们点击图示的按钮选择ar-conc图案并点击确定按钮。
第3步

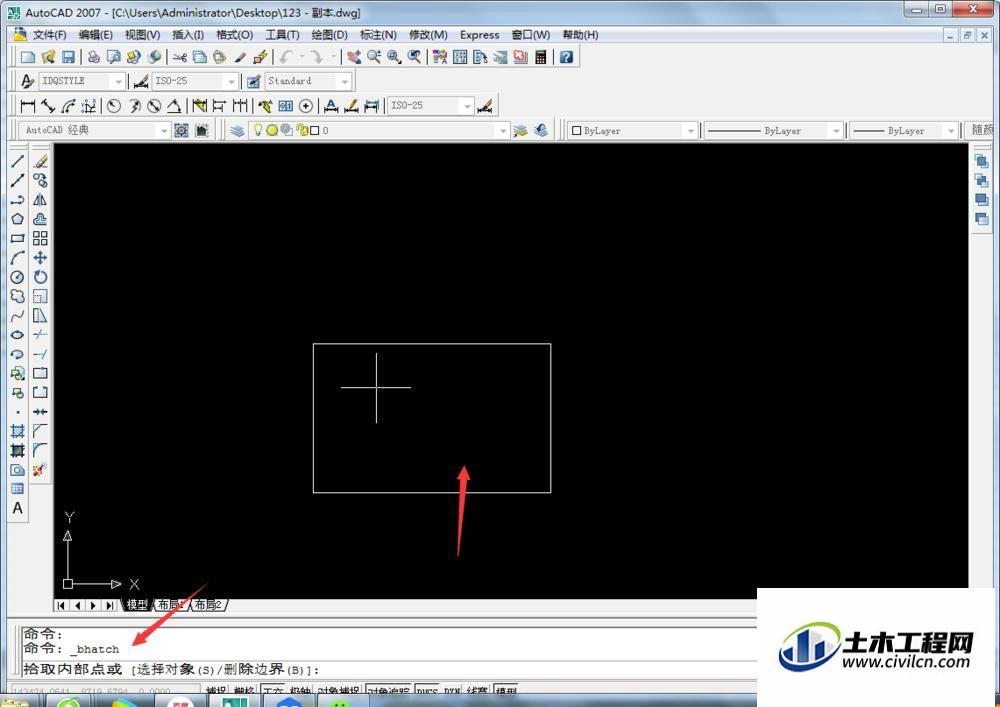

接着我们点击“添加：拾取点”命令并点击矩形内部作为拾取内部点。
第4步

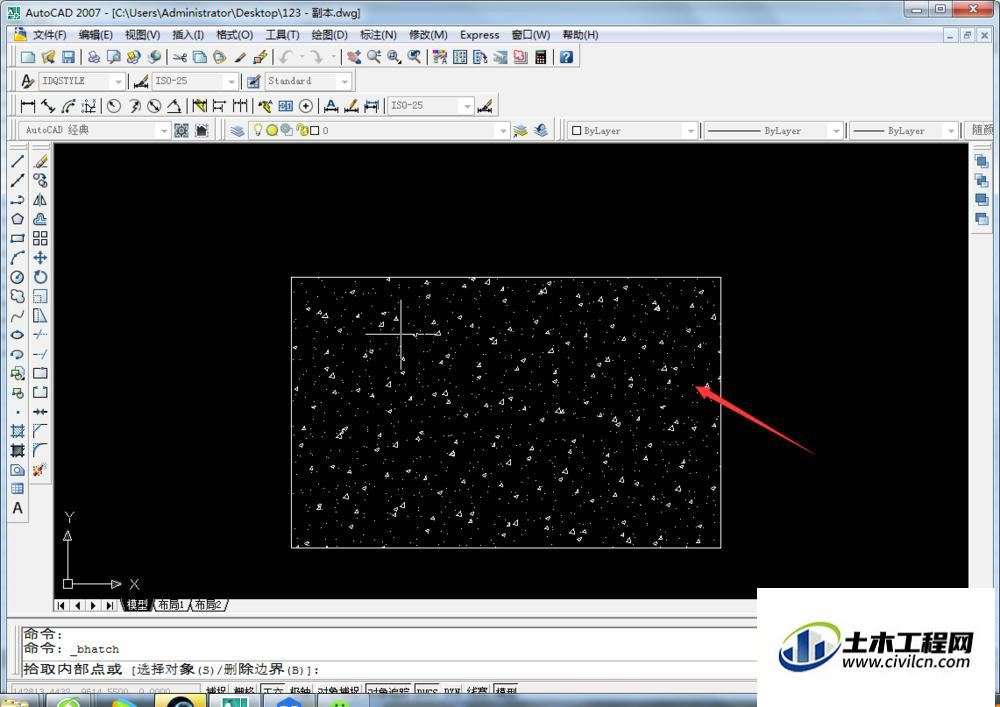

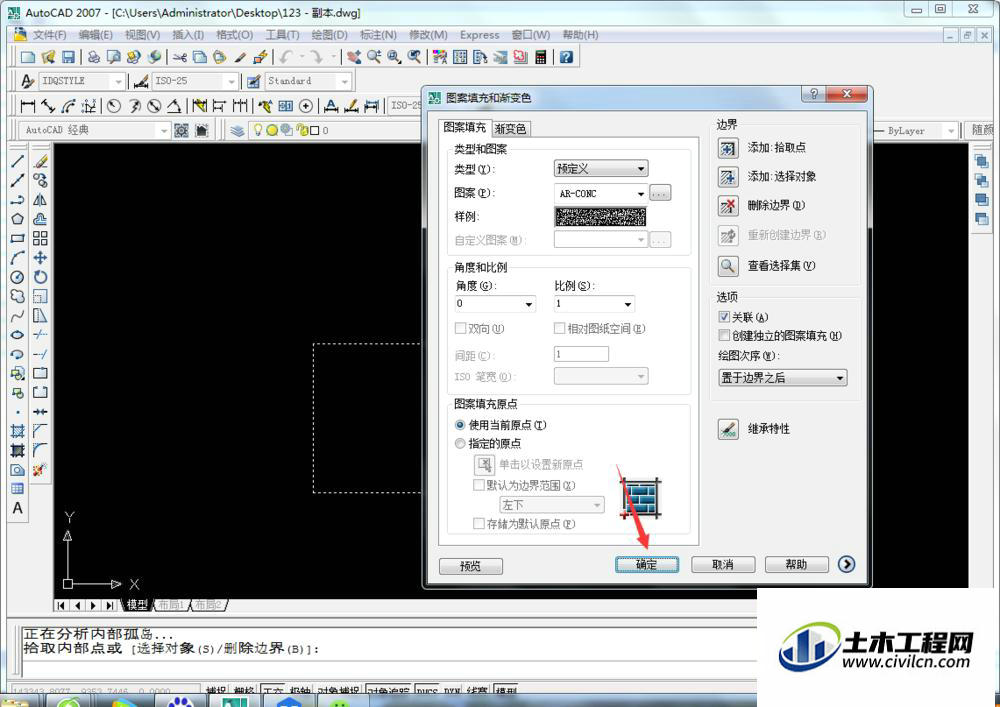

我们选择好拾取内部点后敲回车键并点击图示的确定。
第5步
接着我们再点击图示的图案填充命令。
第6步

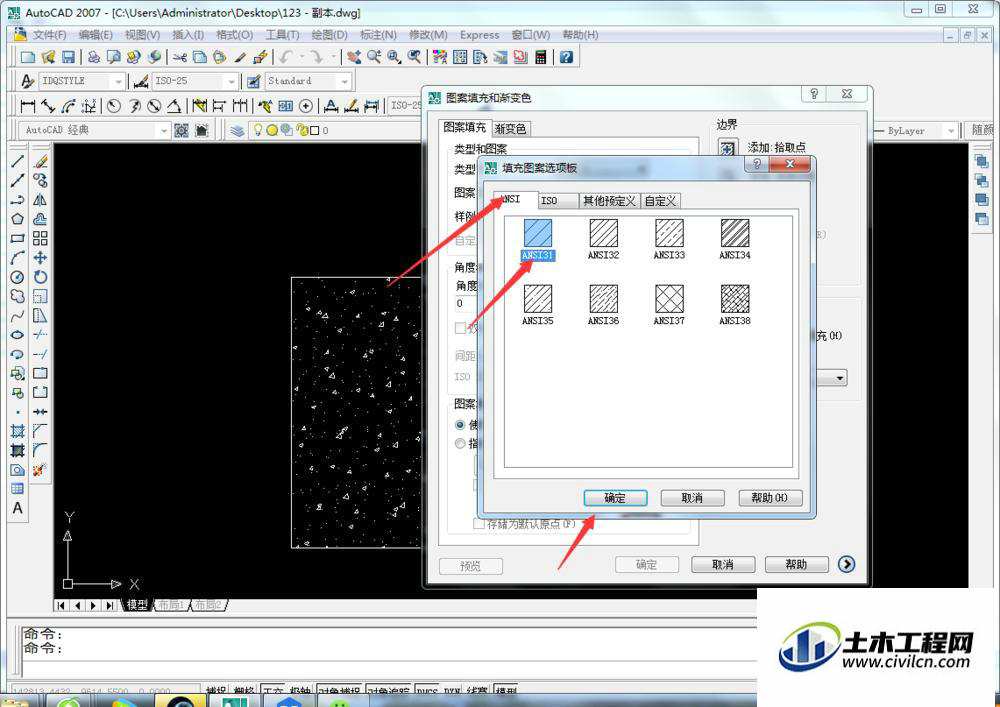

接着用刚才的方法找到ansi31图案后点击确定按钮。
第7步

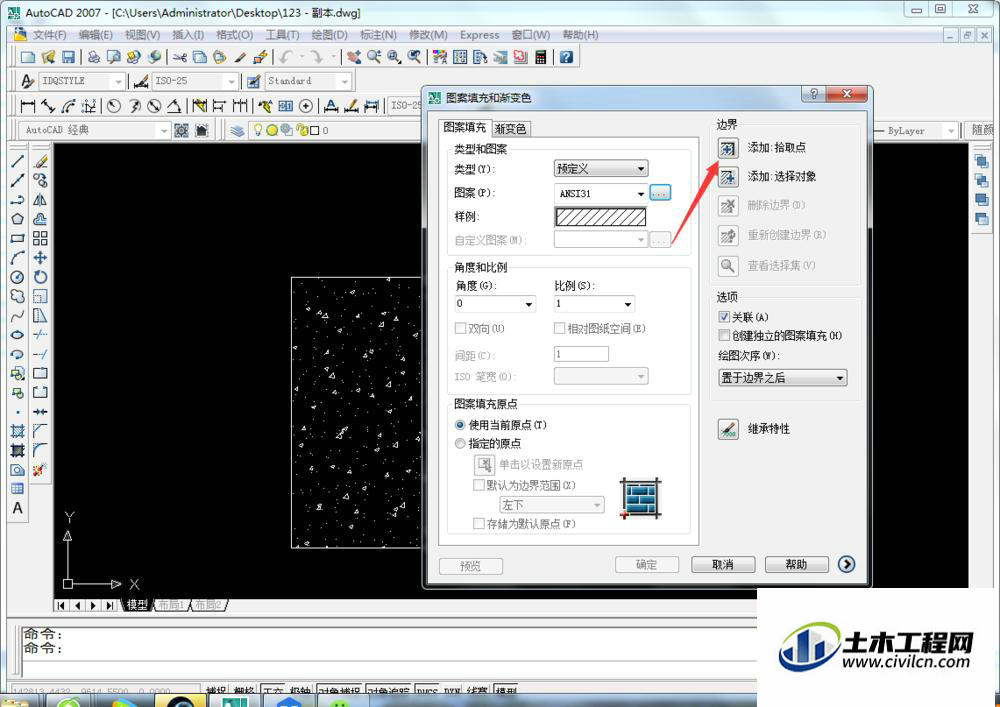

然后我们以刚才添加图案的矩形内作为拾取点并点击回车。
第8步

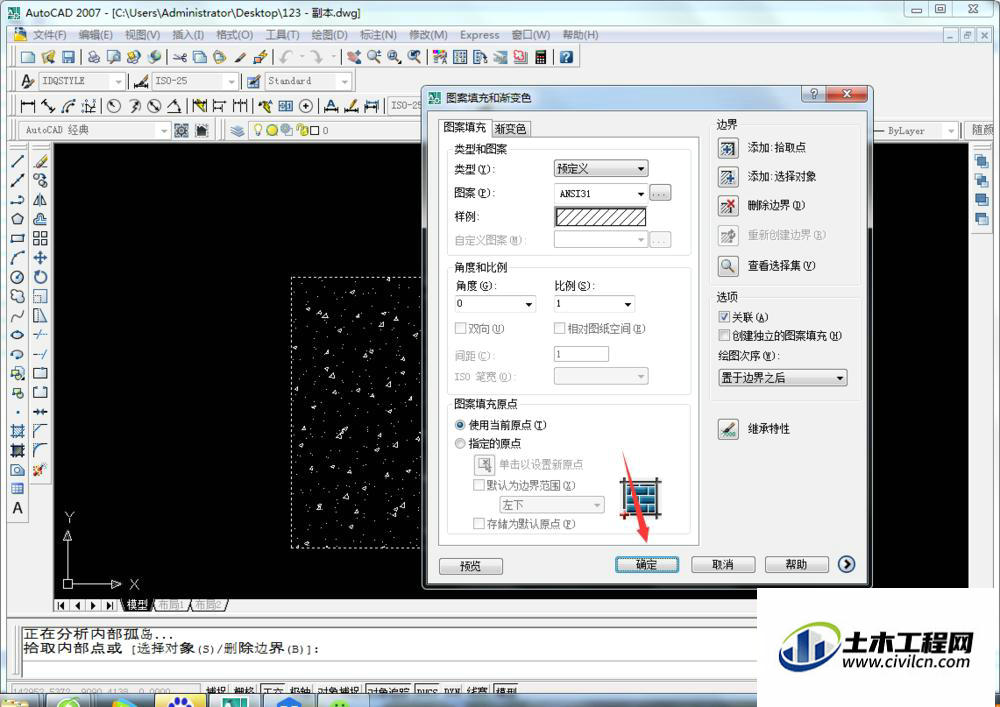

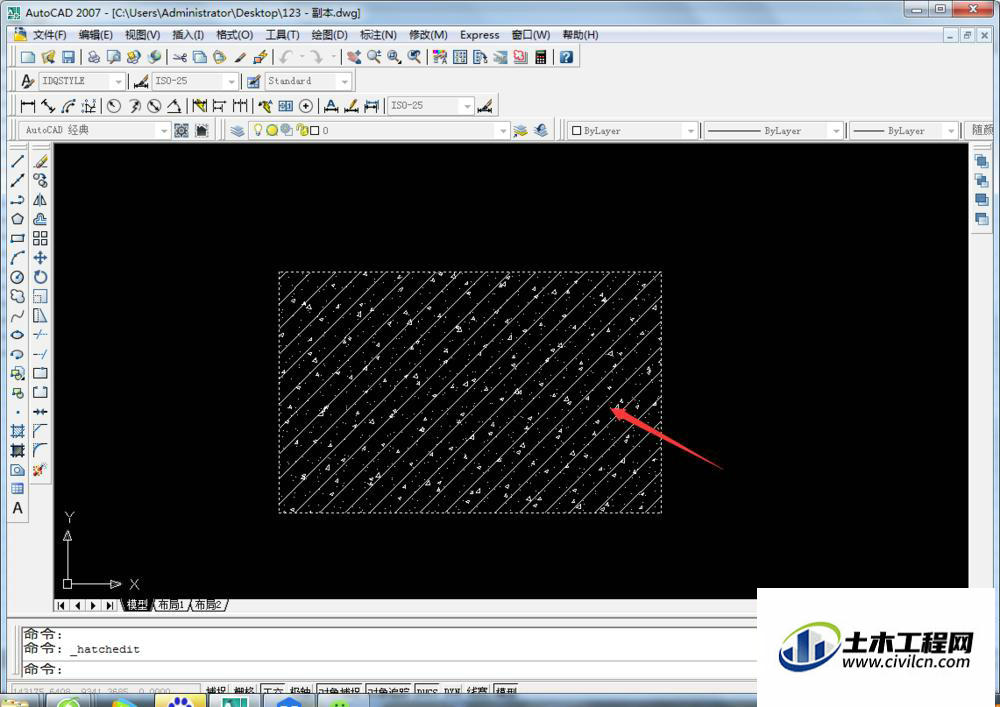

最后我们再点击确定按钮就完成填充钢筋混凝土图案的操作了。
温馨提示：
以上就是关于“CAD中如何填充钢筋混凝土图案？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
