CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，一些朋友在使用CAD绘制机械图的时候，需要各个角度的画平面图，但是CAD怎样画六角螺母平面图？本次的教程分享给大家，希望能够帮助到需要的朋友们。
方法/步骤
第1步

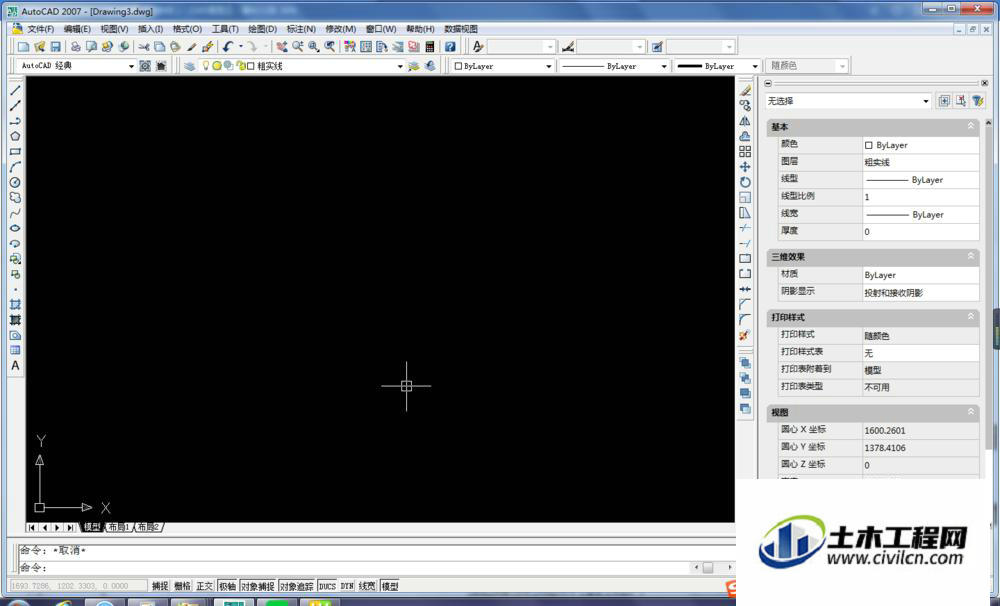

打开CAD，新建一个空白文件。
第2步

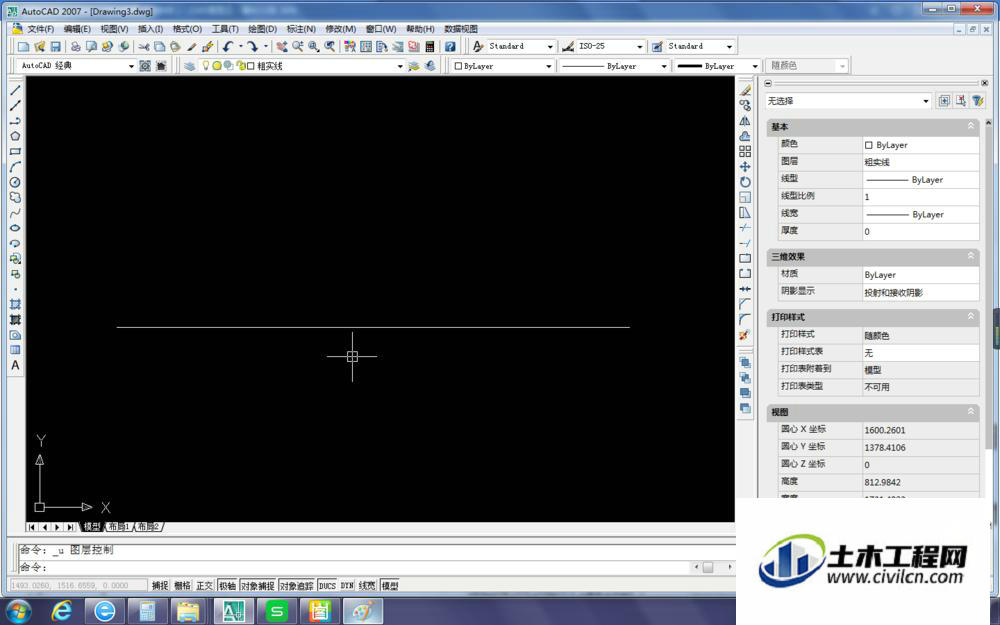

画一条中心线
第3步

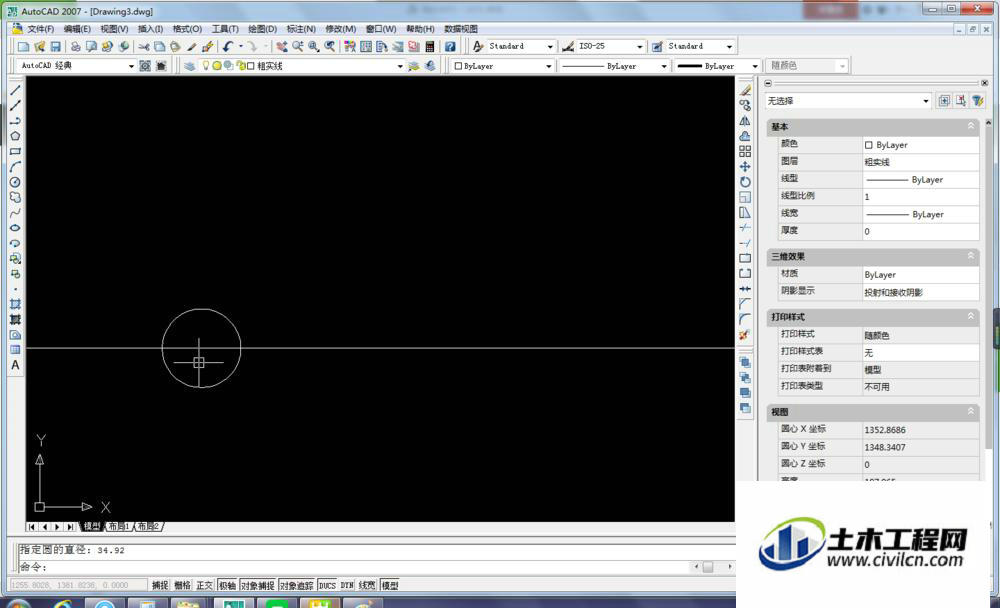

画一个圆，直径ø34.92
第4步

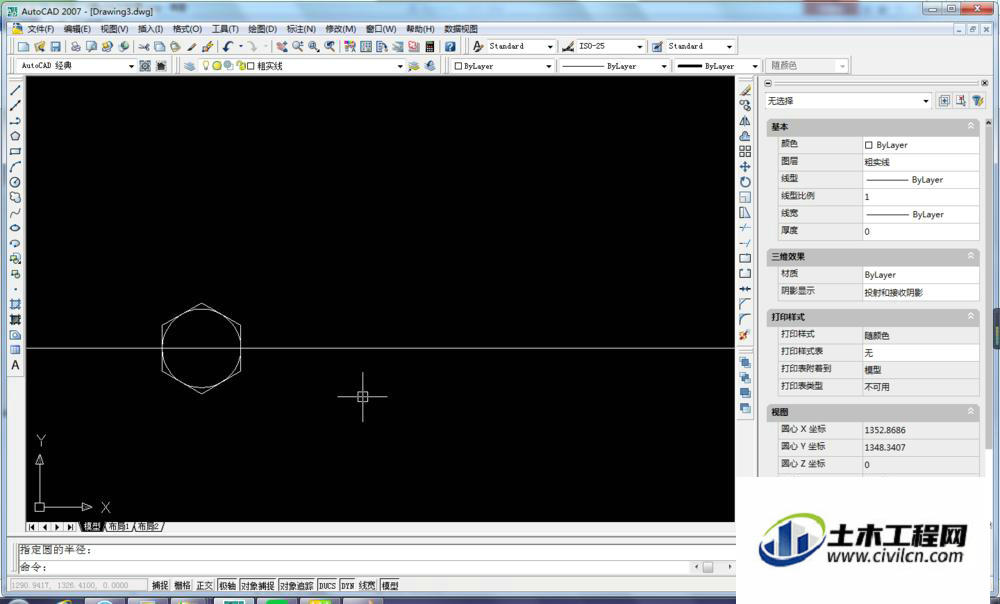

画一个外切于圆的六边形
第5步

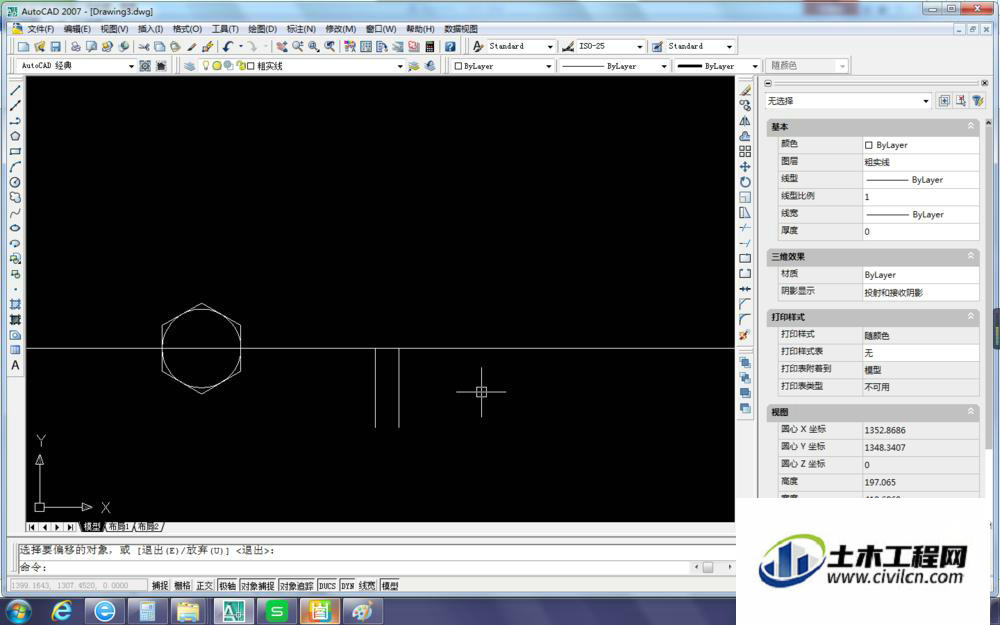

在旁边画一条长度34.92的线段，并平移一份，平移距离为10.41
第6步

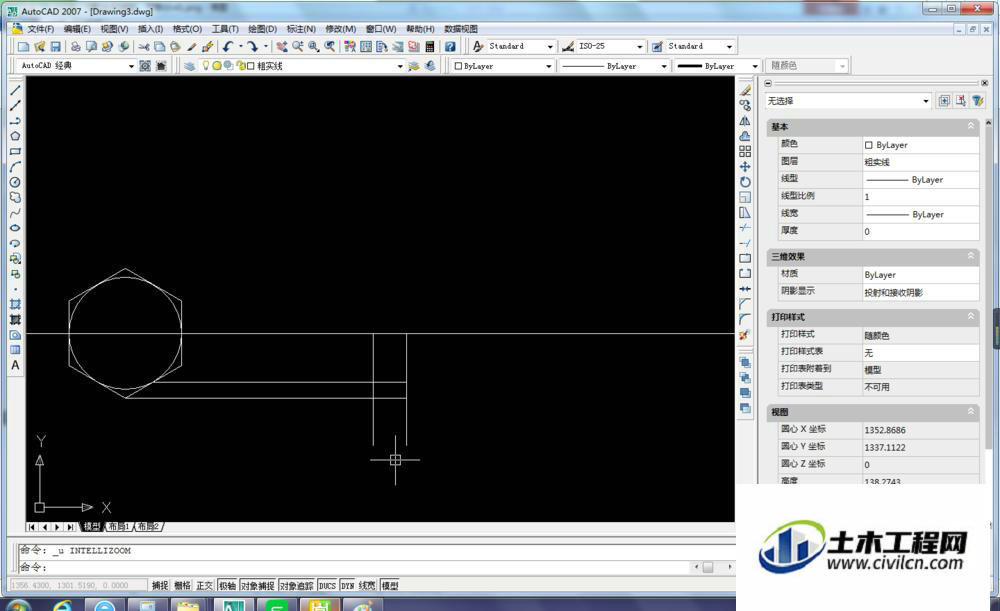

从六边形上画出两条辅助线
第7步

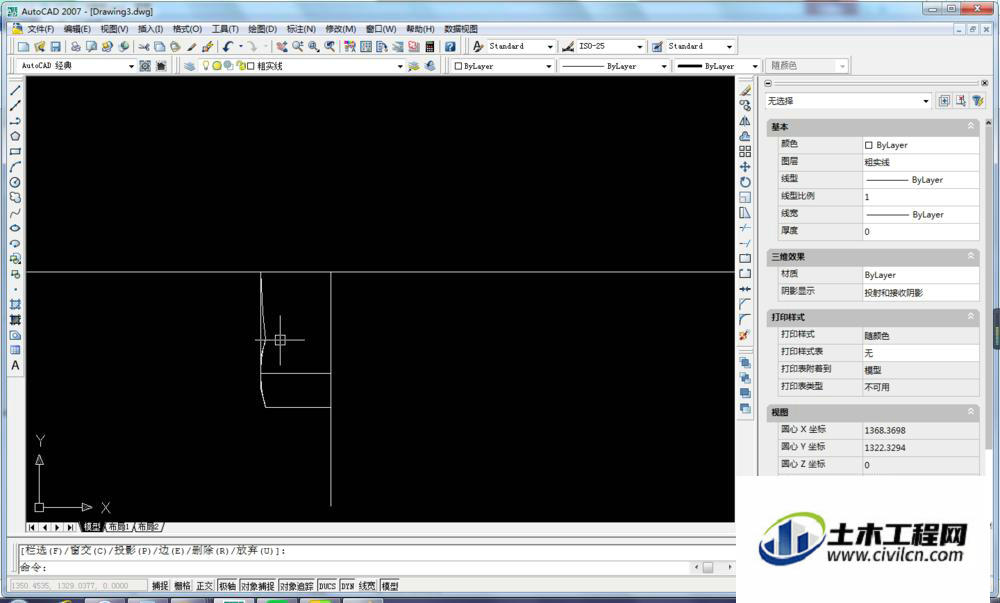

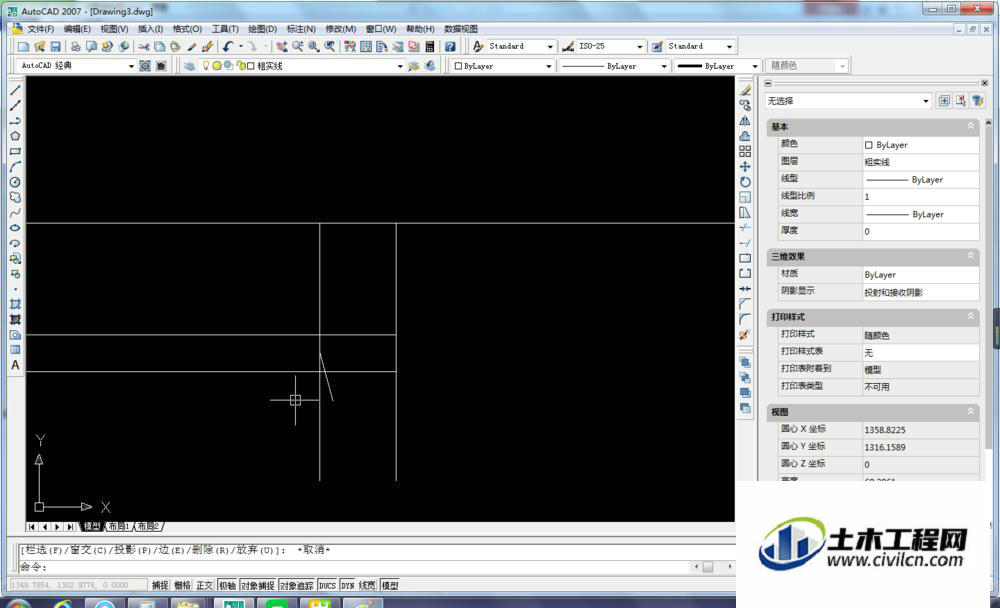

从34.92线段的中点处画一条75°角的线段，长度无所谓。
第8步

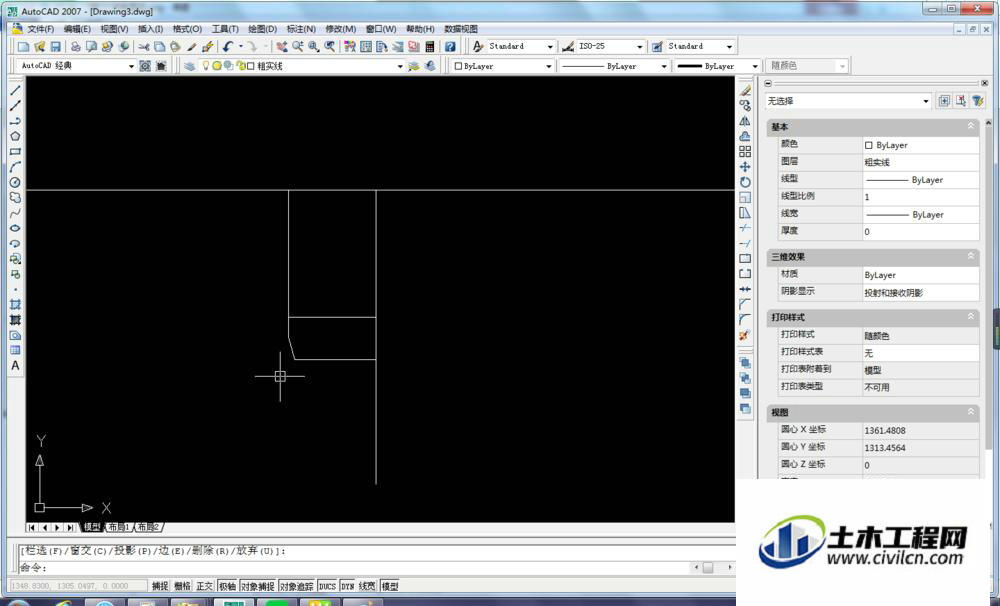

修剪多余的线段
第9步

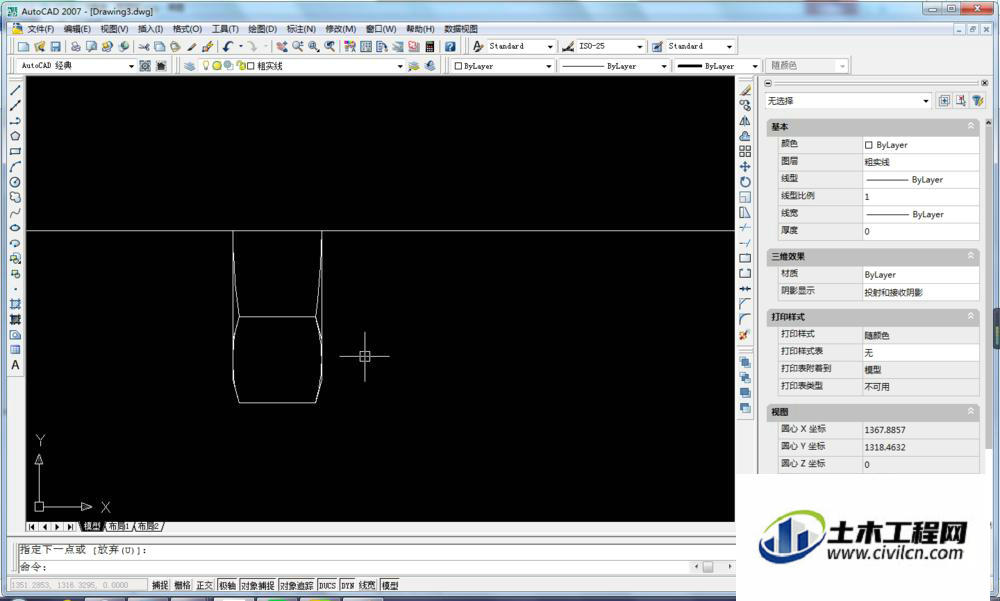

按下图使用镜像命令，然后画圆弧
第10步
使用镜像命令，按下图方式镜像，然后修剪、删除多余的线段，并画一条直线将两边连接起来。
第11步

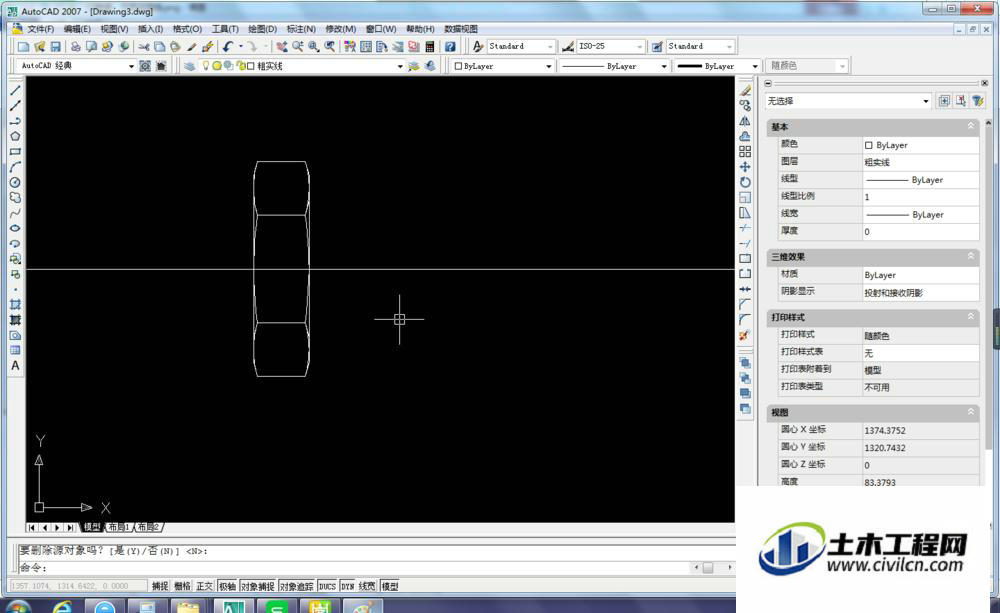

再镜像，以中心线为镜像线。这样六角螺母的侧面就画好了。如下图。
第12步

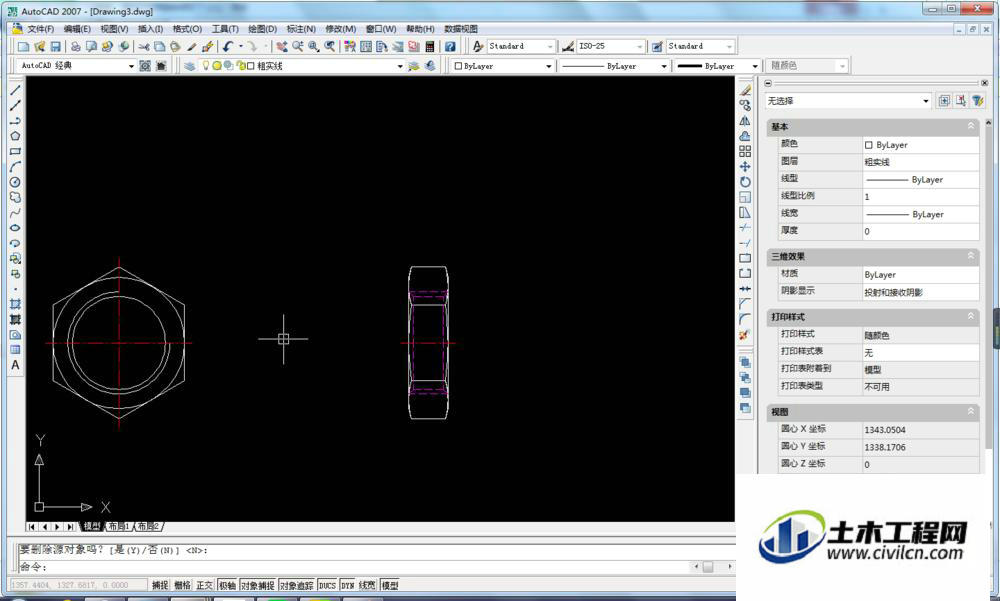

画上螺纹，并将中心线修剪，就有了下图中的效果。螺纹尺寸可以查螺纹表。笔者是瞎画的。
温馨提示：
以上就是关于“CAD如何画六角螺母平面图？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
