CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，很多朋友还会使用CAD画一些机械图，那么机械图有时候需要需要用到一些螺旋线，所以CAD怎样画螺旋线？不清楚如何操作的朋友，快来看看下面的教程是如何操作的吧！

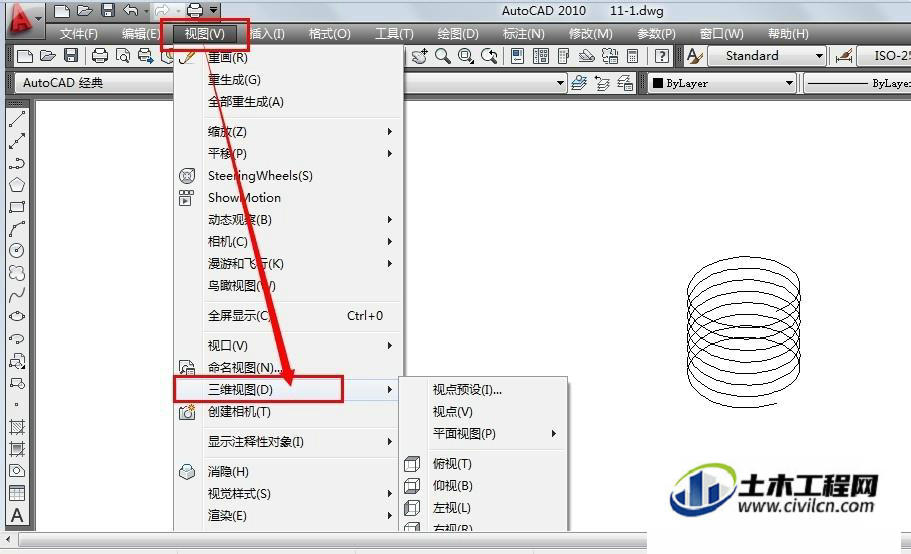

第1步
在快速访问工具栏中选择【显示菜单栏】命令，在弹出的菜单中选择【视图】｜【三维视图】｜【东南等轴测】命令，切换到三维东南等轴测视图。

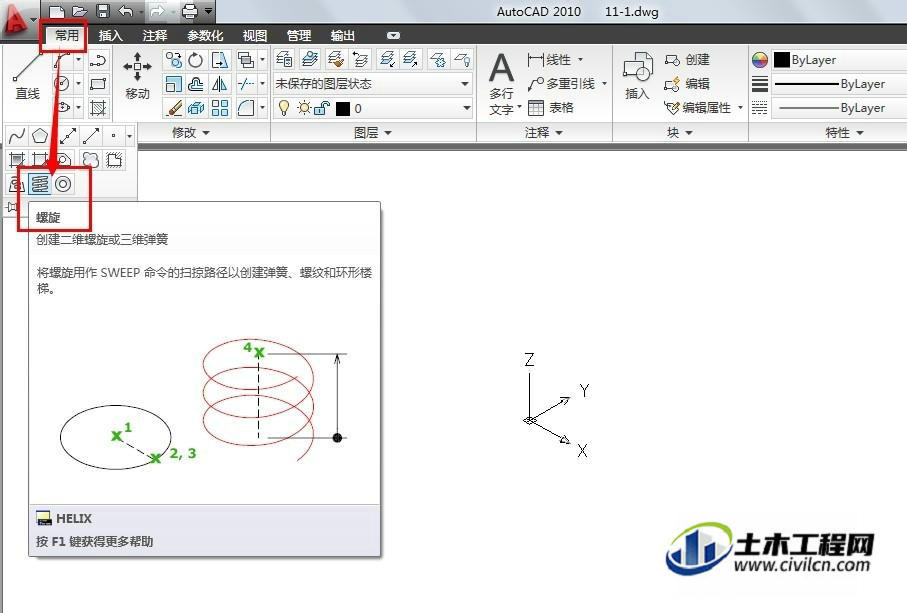

第2步
在【功能区】选项板中选择【常用】选项卡，在【绘图】面板中单击【螺旋】按钮，绘制螺旋线。

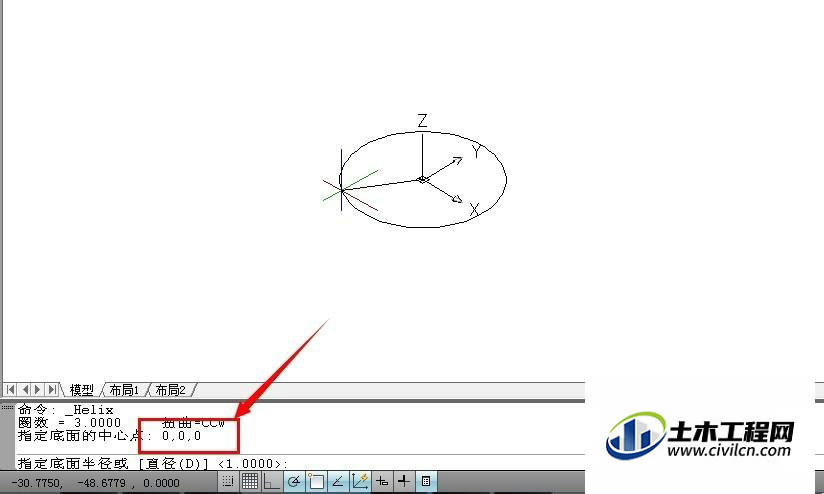

第3步
在命令行的【指定底面的中心点：】提示信息下输入（0,0,0），指定螺旋线底面的半径。

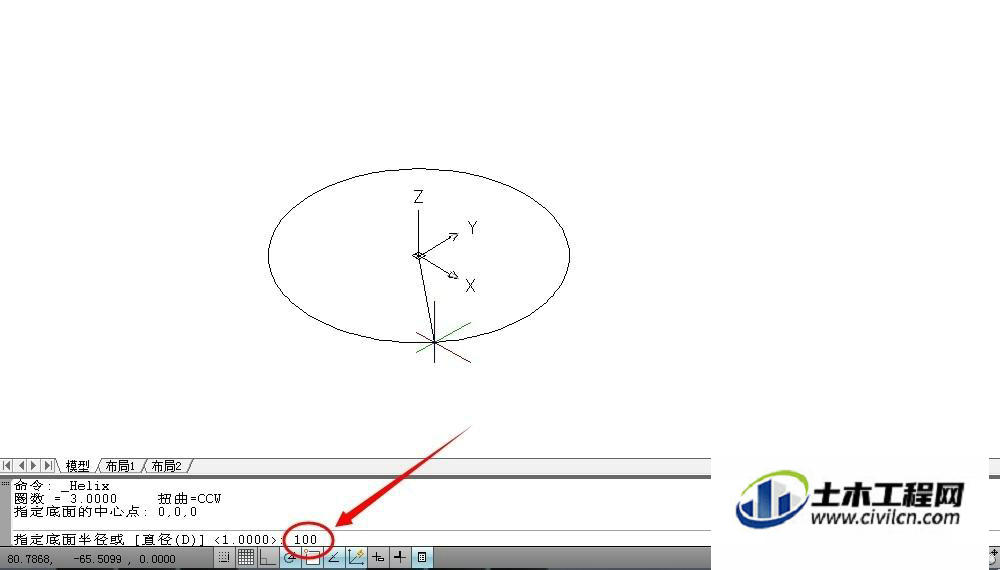

第4步
在命令行的【指定底面半径[直径（d）<1.0000>]：】提示下输入100，指定螺旋线底面的半径。

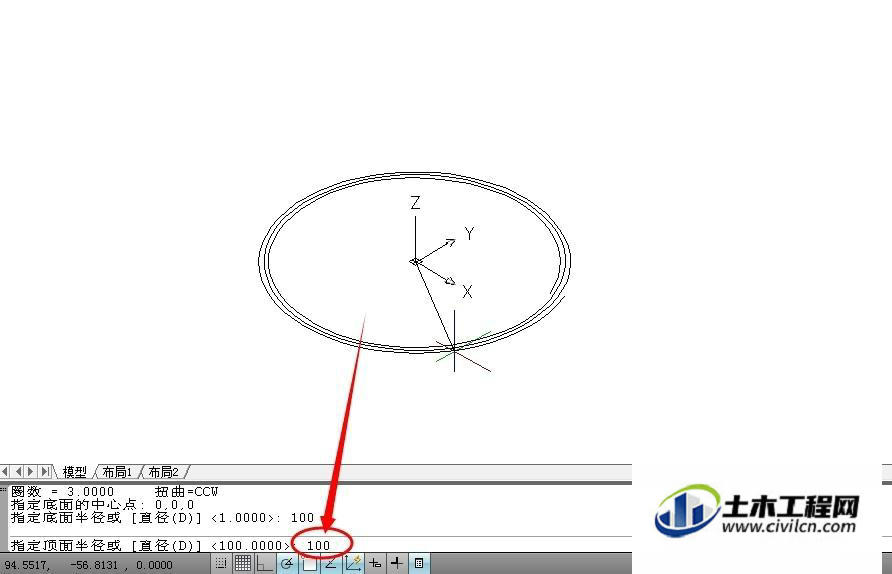

第5步
在命令行的【指定顶面半径或[直径（d）<100.0000>]:】提示下输入100，指定螺旋线顶面的半径。

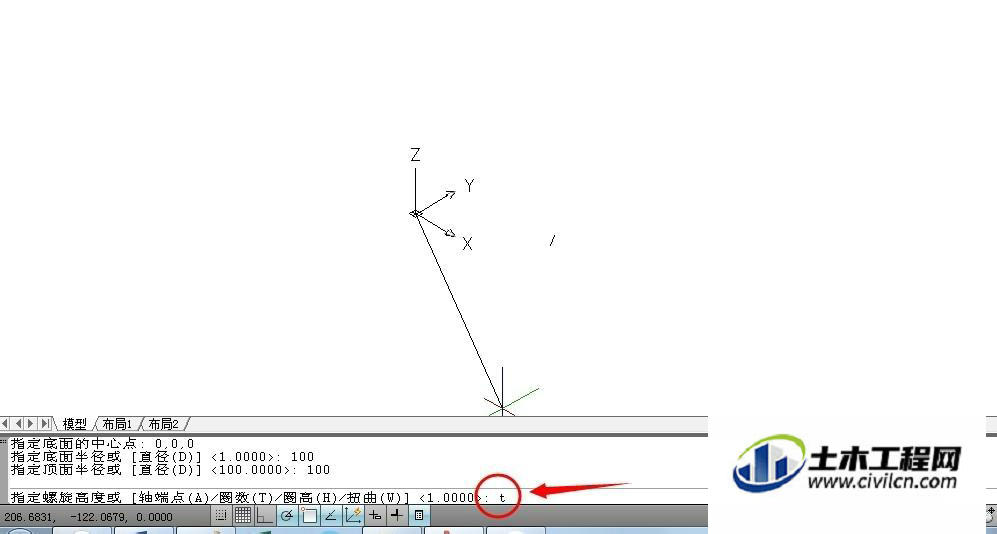

第6步
在命令行的【指定螺旋高度或[轴端点（a）/圈数（t）/圈高（h）/扭曲（w）<1.0000>:]】提示下输入t，以设置螺旋线的圈数。

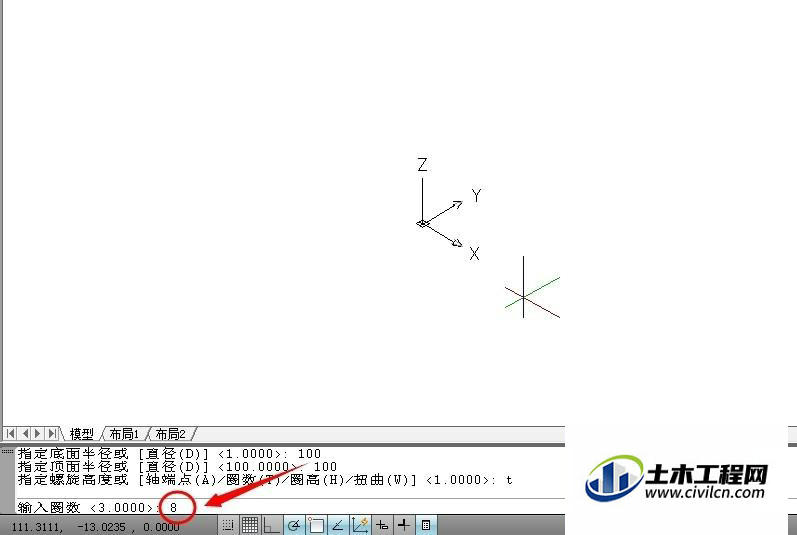

第7步
在命令行的【输入圈数<3.0000>:】提示信息下输入8，指定螺旋线的圈数为8.

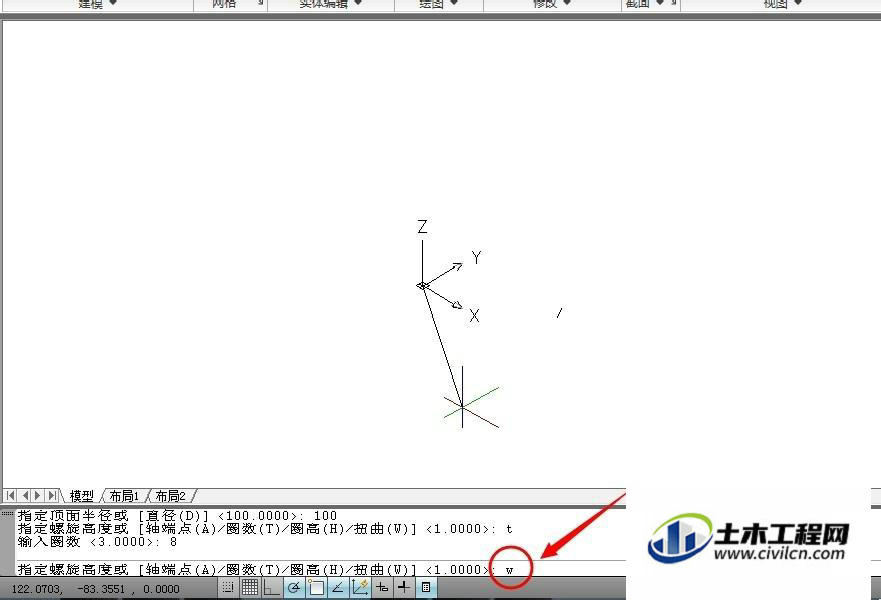

第8步
在命令行的【指定螺旋高度或[轴端点（a）/圈数（t）/圈高（h）/扭曲（w）]<1.0000>:】提示信息下输入w，以设置螺旋线的扭曲方向。

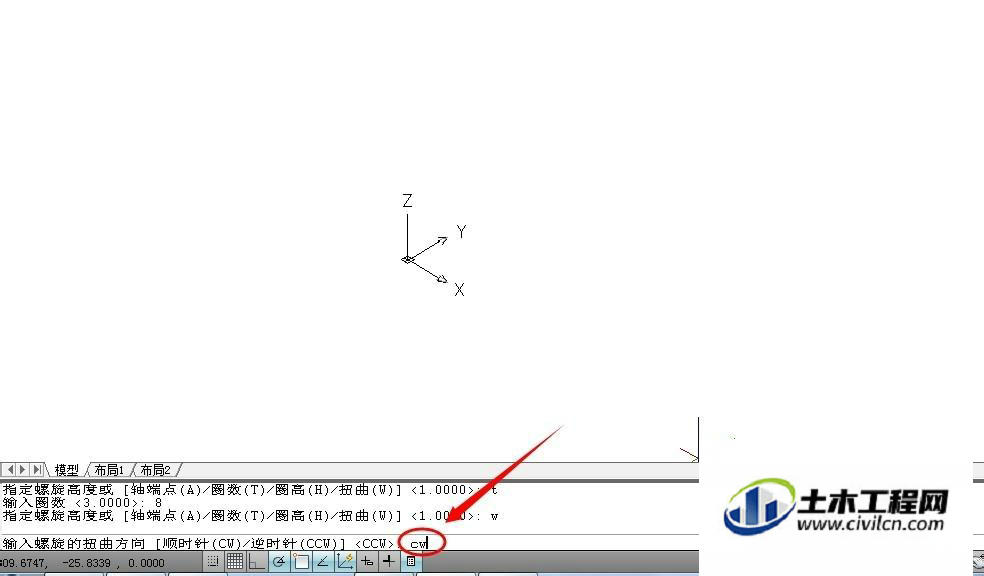

第9步
在命令行的【输入螺旋线的扭曲方向[顺时针（cw）/逆时针（CCw）]:】提示下输入cw，指定螺旋线的扭曲方向。

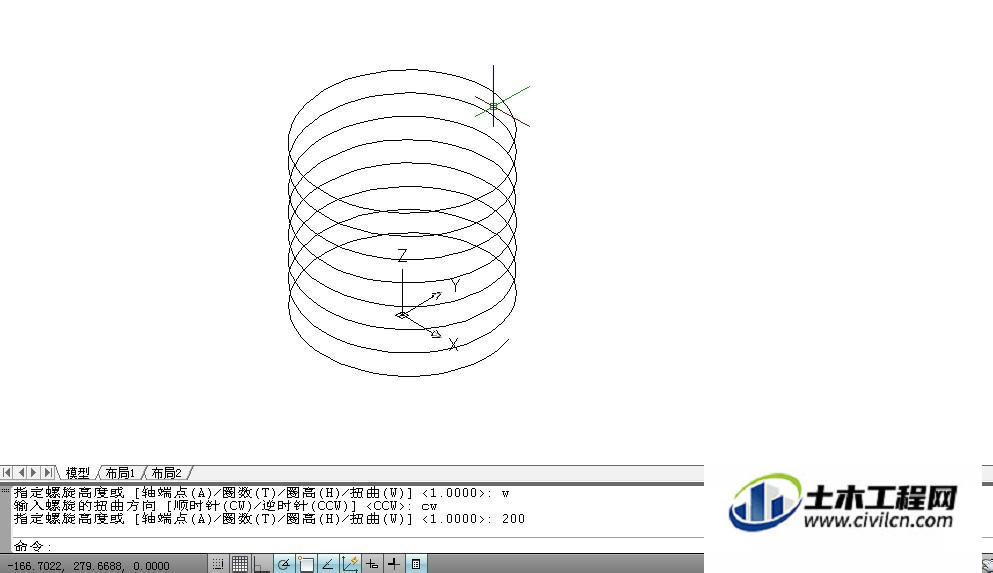

第10步
在命令行的【指定螺旋高度或[轴端点（a）/圈数（t）/圈高（h）/扭曲（w）]<1.0000>:】提示信息下输入200，指定螺旋线的高度。此时完成绘制。
