CAD软件修剪工具如何使用?

 CAD是一种专业的制图软件,这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中,有时多余的线条是不需要的,一个一个的缩短太麻烦了还耗时间,这时我们需要使用修剪工具就能够快速的把图搞定!那么下面就给大家演示下具体的操作方法,希望能帮助到大家,感兴趣的小伙伴可以关注了解一下。

方法/步骤

第1步

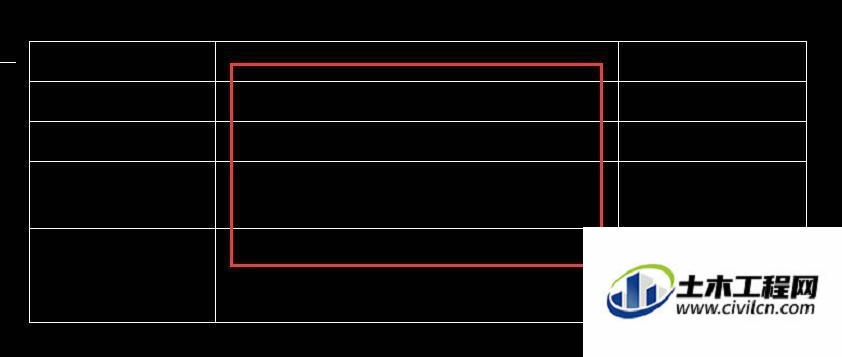

以下图为例,要把红色选框内的线段修剪掉


第2步

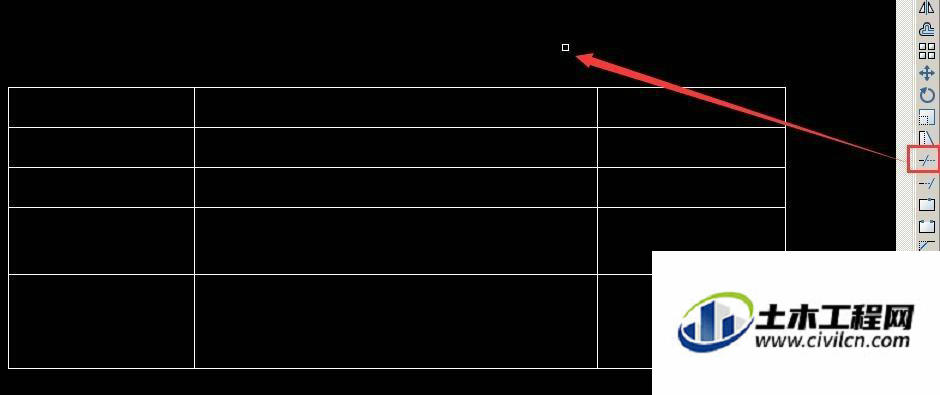

点击软件右侧工具栏”修剪“工具,鼠标变成小方块


第3步

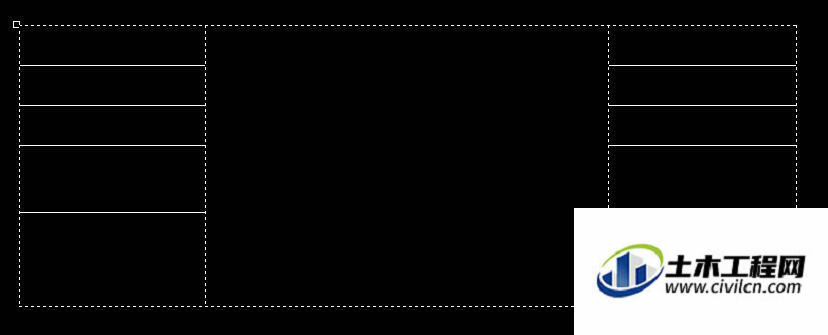

把此图形全选,选中后,线条会变成虚线


第4步

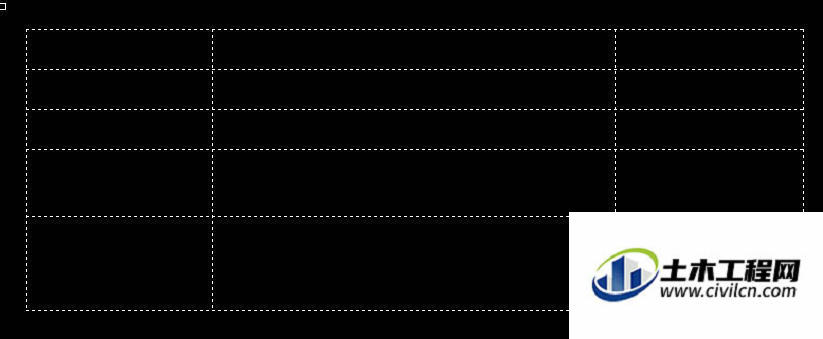

键盘上按一个空格键,鼠标没有任何变化,但命令提示”选择要修剪的对象“


第5步

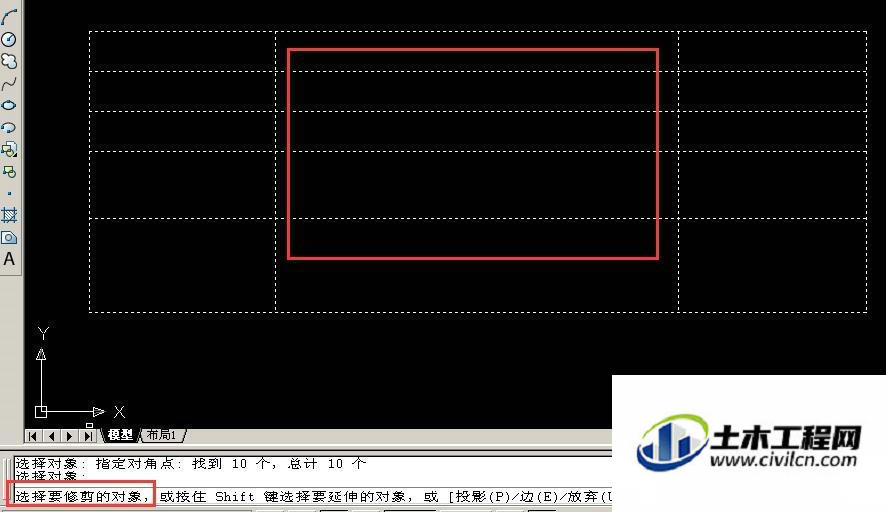

用鼠标点击需要修剪掉的线段上,上图中间红色框内的四条线,就会修剪掉了


第6步

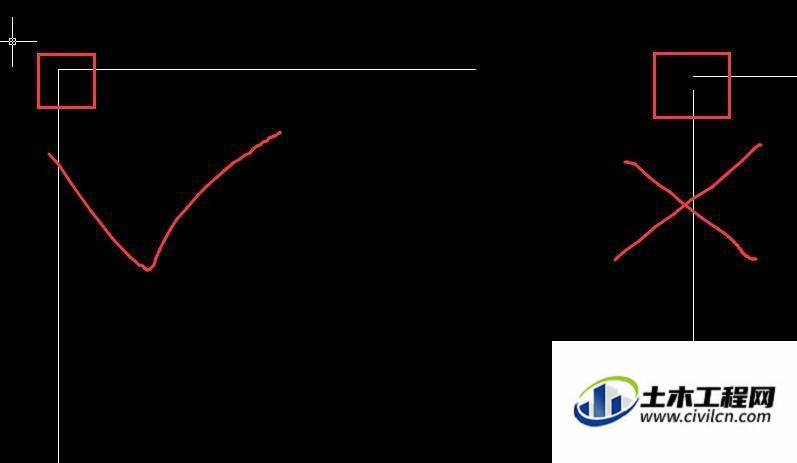

特别说明一下,只有相交的线段才能修剪掉,没有相交是修剪不掉的,如果碰到修剪不掉的,放大看清楚有没有相交


温馨提示:

以上就是关于“CAD软件修剪工具如何使用?”的方法,还不太熟悉的朋友多多练习,关注我们,帮你解决更多难题!
