CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，例如测绘图、施工图，都要运用到坐标单位，如果一个个选择输入，这种做法显然是不理智的。今天来告诉大家CAD的坐标点数值怎么批量提取的方法，用acd的批量提取功能批量提取CAD中的坐标点数据。
方法/步骤
第1步

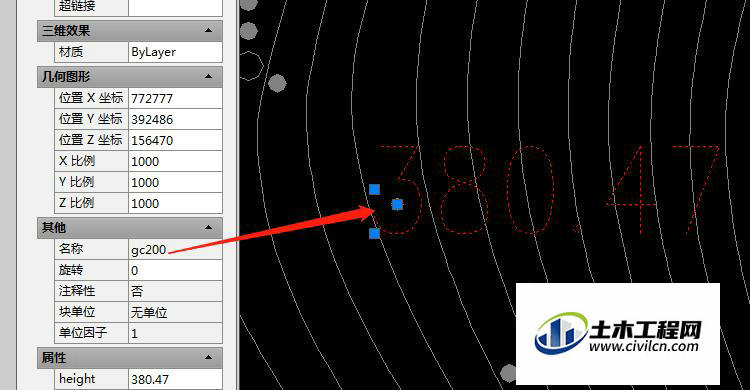

打开CAD，先找到你的坐标点的块的名称，通常命名都是：gc200
第2步

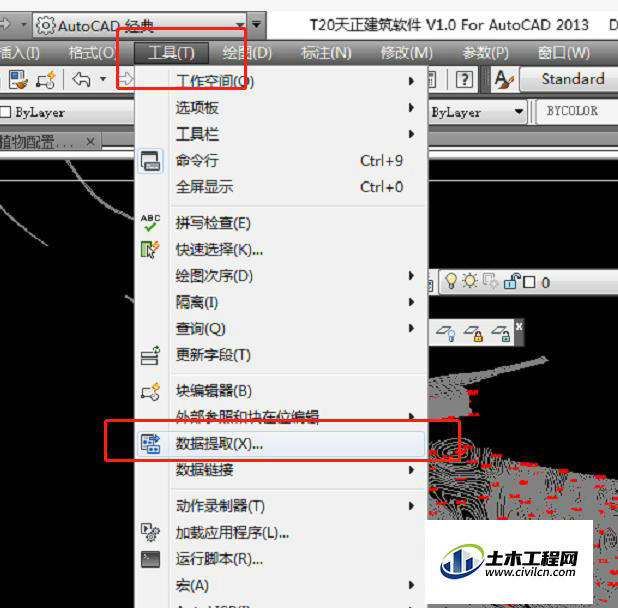

在CAD工具栏中，选择“工具”---“数据提取”
第3步

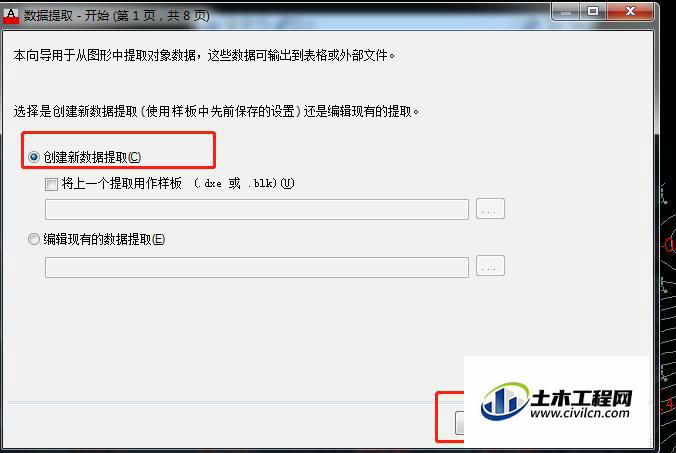

在弹出的数据提取对话框中，点击“创建新的数据提取”---“下一步”
第4步

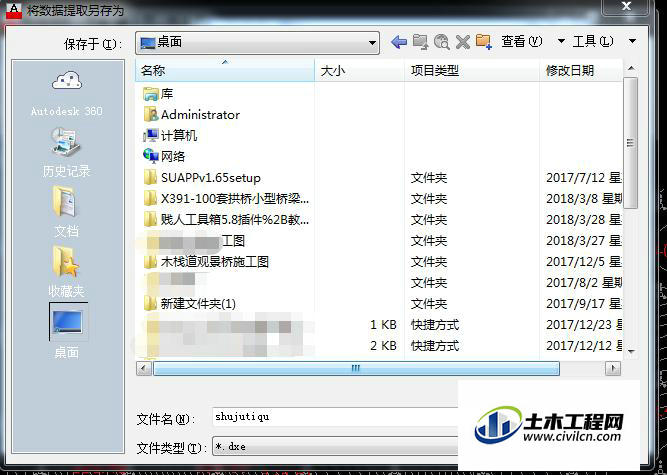

选择你数据提取文件命名（命名可以为任意）---“保存”
第5步

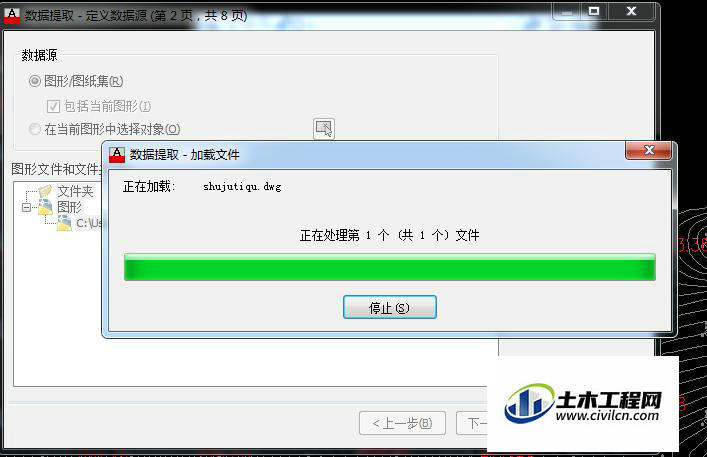

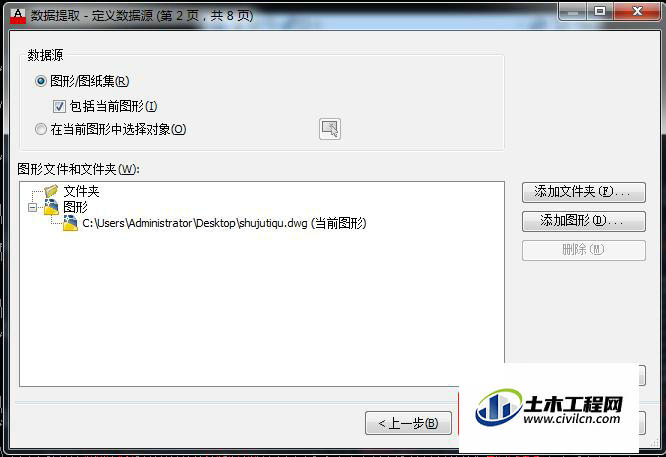

数据源--“图纸/图纸集”---“下一步”
第6步

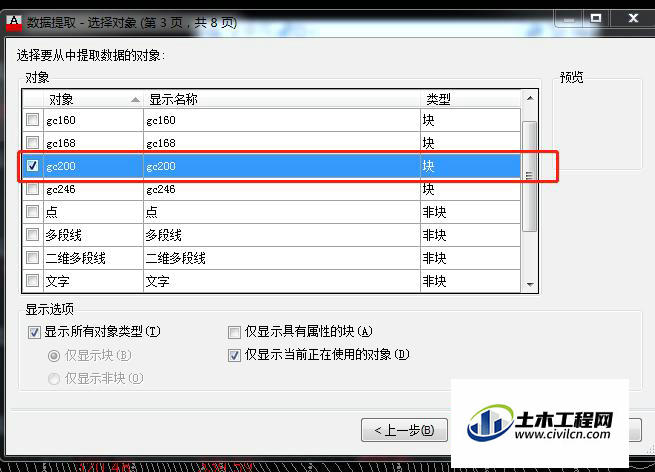

选择要从中提取数据的对象：gc200----“下一步”
第7步

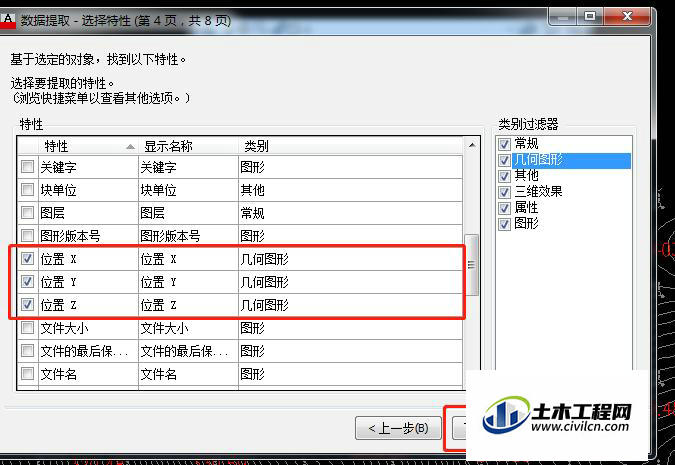

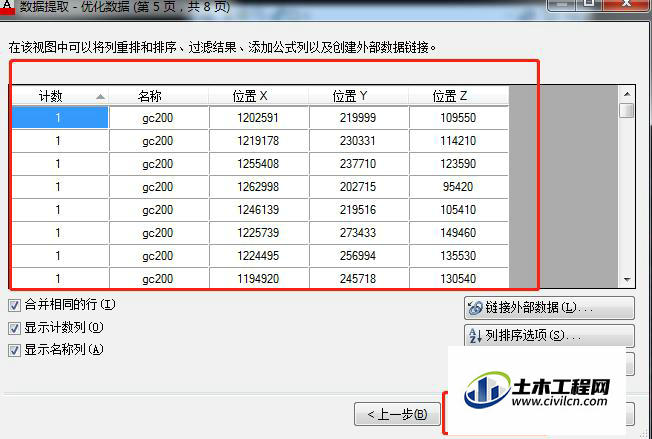

对选定的对象，选择其特性。这里是要其坐标值：位置X、位置Y、位置Z---|下一步，预览数据---“下一步”
第8步

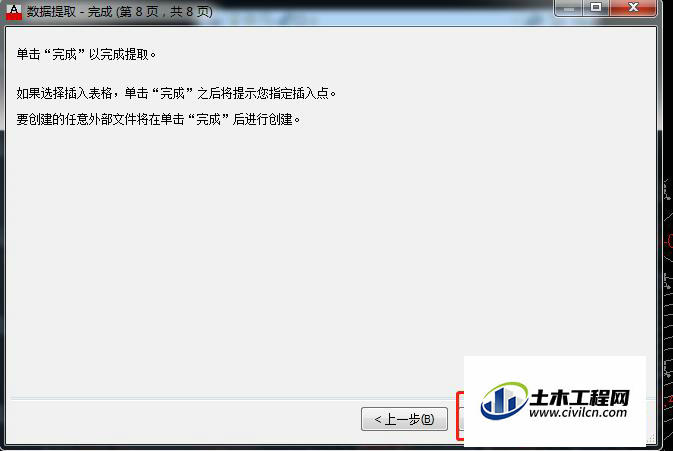

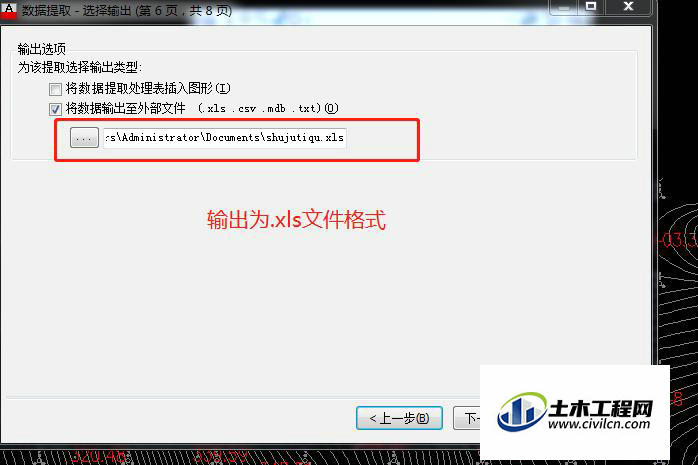

选择输出类型，.xls表格，如图。（注意查看输出路径）--“下一步”---“完成”
第9步

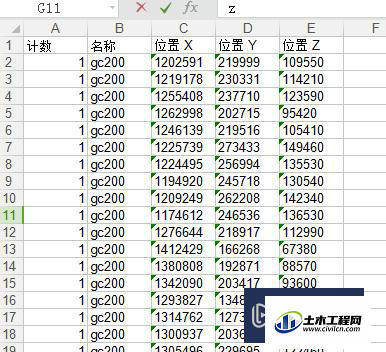

导出的文件，如图所示
温馨提示：
以上就是关于“如何批量提取AutoCAD中的坐标点数值？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
