CAD如何绘制门?

 CAD是一种专业的制图软件,这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中,一些学习建筑的朋友,经常会需要绘制一些简单的室内布局图,那么CAD怎样画平面门?本次的教程分享给大家,希望能够帮助到需要的朋友们。

方法/步骤

第1步

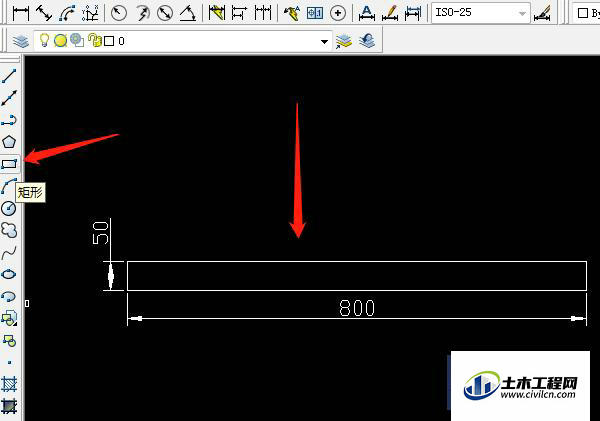

打开CAD软件,用矩形工具绘制出800,50(或其他的尺寸)的矩形。


第2步

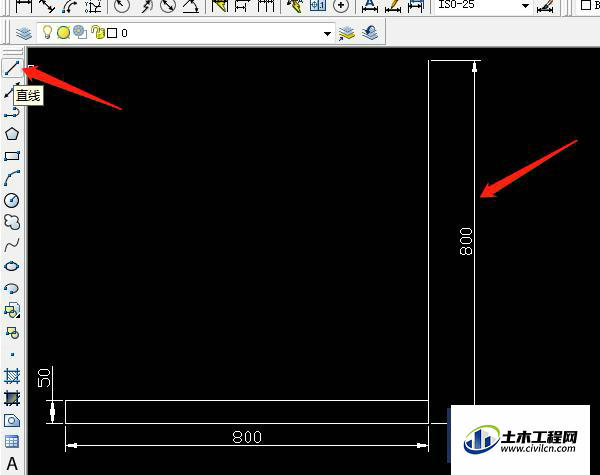

单击直线,绘制出一条800的垂直直线,如图所示:


第3步

单击椭圆弧工具,输入中心点字母c确定,捕捉中心点,按椭圆弧的画法画出。





第4步

绘制矩形和直线时可以不用标注尺寸,知道门的画法尺寸有700,700;900,900等。如有标注可以删除,删除直线。




第5步

用镜像工具复制出另几个方向的门。门的位置是矩形处靠墙的。





第6步

方向不对时用旋转工具进行旋转操作。







温馨提示:

以上就是关于“CAD如何绘制门?”的方法,还不太熟悉的朋友多多练习,关注我们,帮你解决更多难题!
