CAD是一种专业的制图软件,这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中,一些图纸为了方便,我们可以直接填充颜色或者图案来表示,但是CAD自选区域怎么填充颜色或图案?其实非常的简单,本次的教程来告诉大家。
方法/步骤
第1步

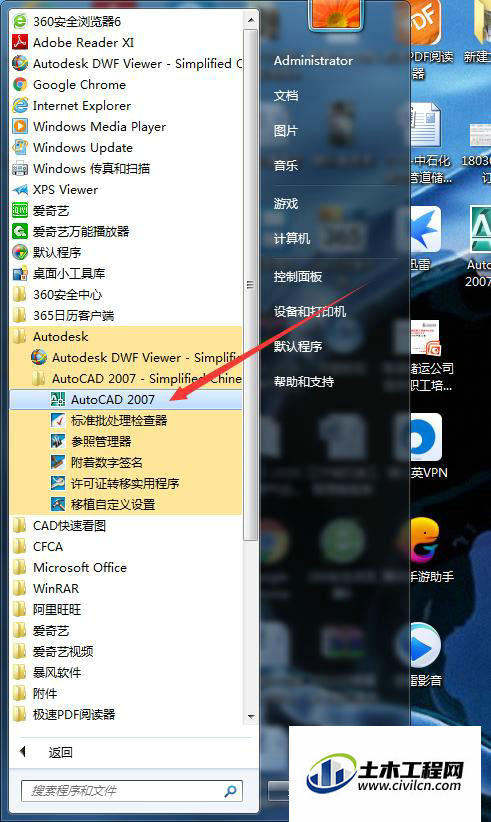

既然讲的是CAD,先检查一下电脑是否已安装软件,已安装请直接跳过此步。
方法一:添加:拾取点
第1步

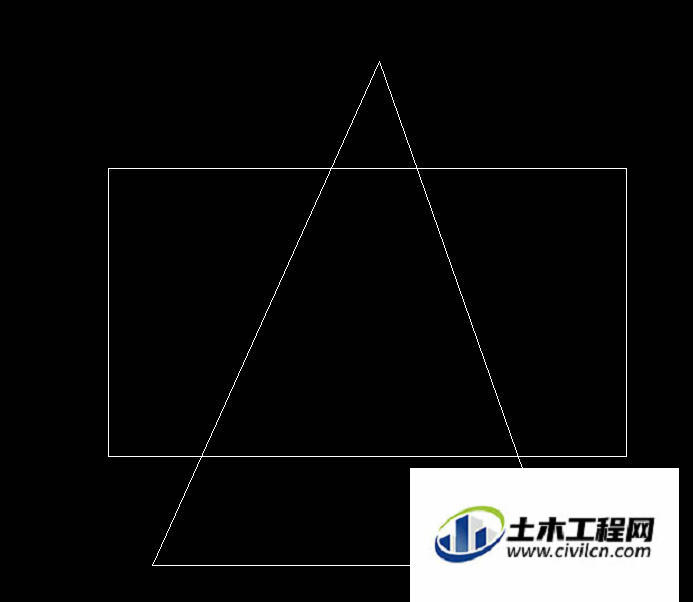

这个方法主要用于填充一些简单没有很多重合区域的填充。如图填充长方形和三角形重叠部分的梯形。
第2步

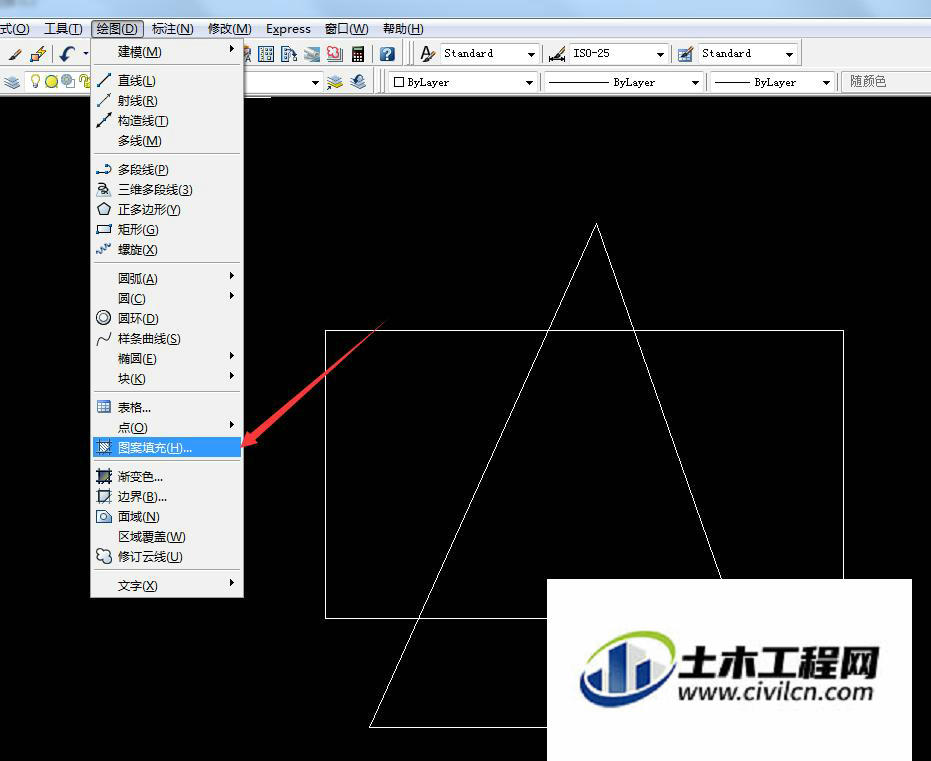

菜单栏选择“绘图”→“图案填充”。
第3步

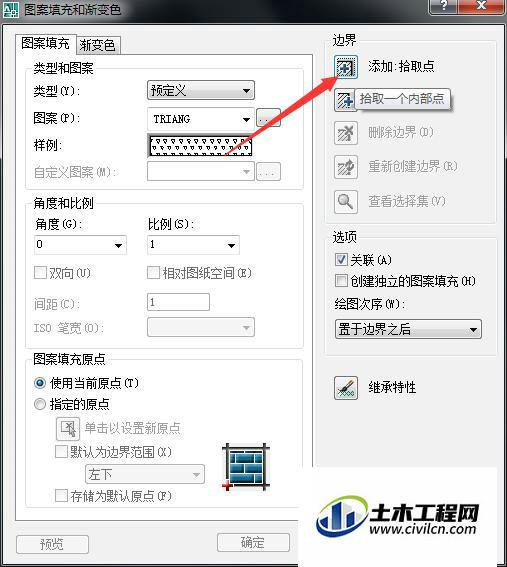

在弹出的窗口中,点击“添加:拾取点”。
第4步

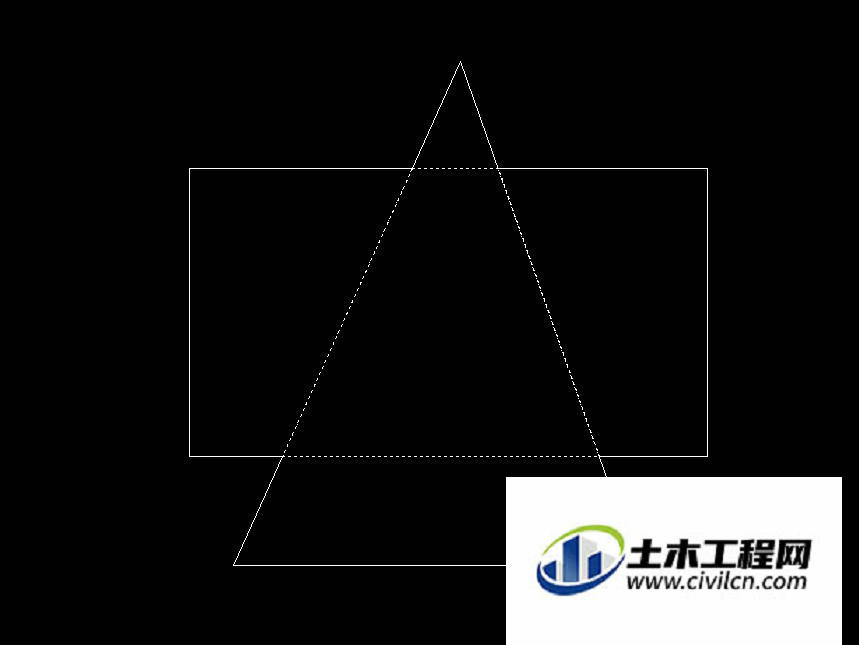

在梯形中间点击鼠标,此时梯形已成虚线,显示选中。按键盘“enter”。
第5步

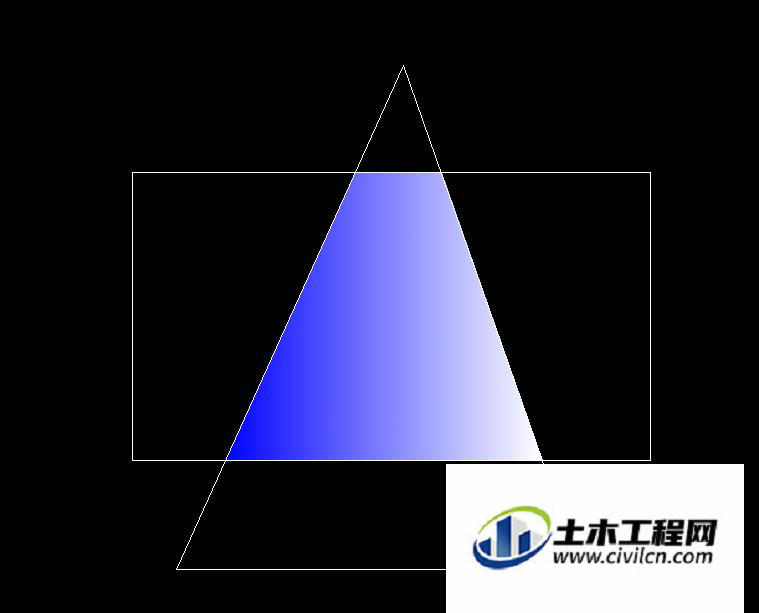

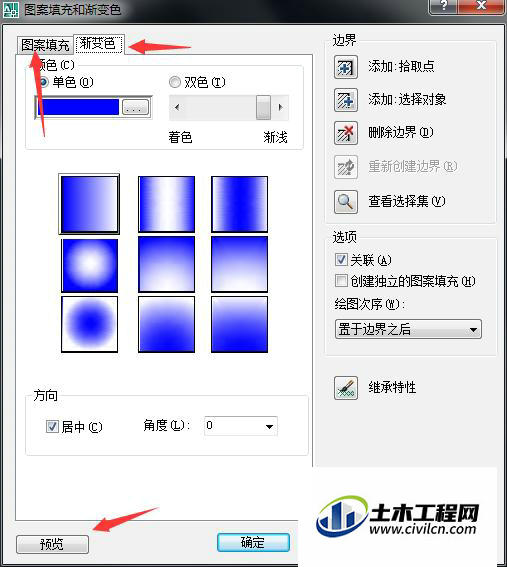

然后在窗口中设置“图案填充”或者“渐变色”的参数。设置好后,点击确定,即可看到填充的效果,也可以先点击预览看一下效果。
方法二:添加:选择对象
第1步
主要适用于重合部分较多或者一个大范围里面包含很多小范围,或者自由框选的大部分。如上图,想填充长方形部分。
第2步
同方法一步骤二,菜单栏选择“绘图”→“图案填充”。选择“添加:选择对象”。
第3步

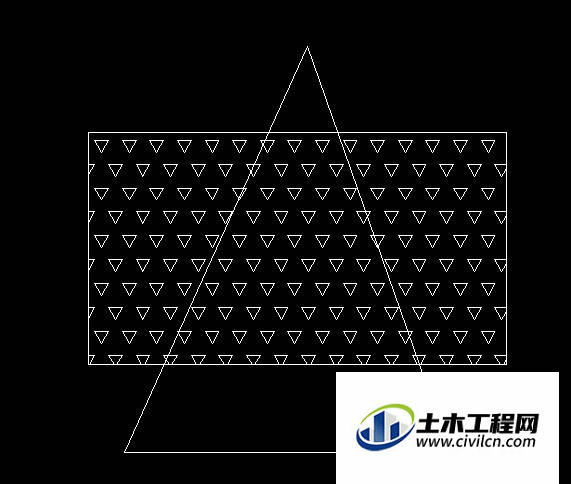

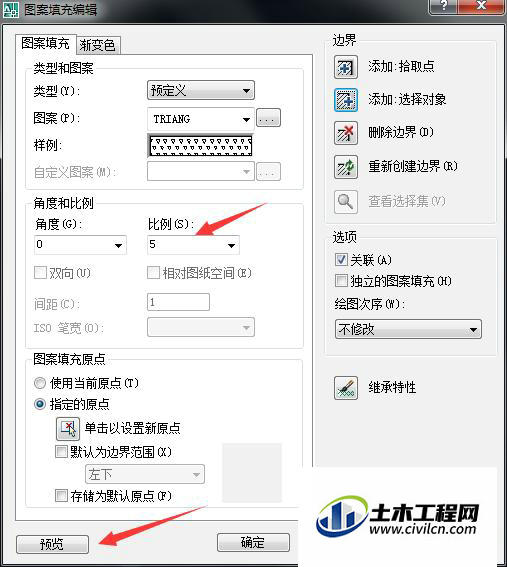

逐条选择长方形的四条边,此时长方形已成虚线,显示选中。按键盘“enter”。然后同方法一步骤五操作,即可得到想要填充的范围和效果。
温馨提示:
以上就是关于“CAD如何自选区域填充颜色或者图案?”的方法,还不太熟悉的朋友多多练习,关注我们,帮你解决更多难题!
