CAD如何将DWg转PDF文件?

 CAD是一种专业的制图软件,这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中,绘制完的图纸为了方便传送,或者进行打印的情况下,我们都会转成PDF文件,转成这个格式的方法有很多,今天就来告诉大家最简单的CAD文件转为PDF文件的方法。

方法/步骤

第1步

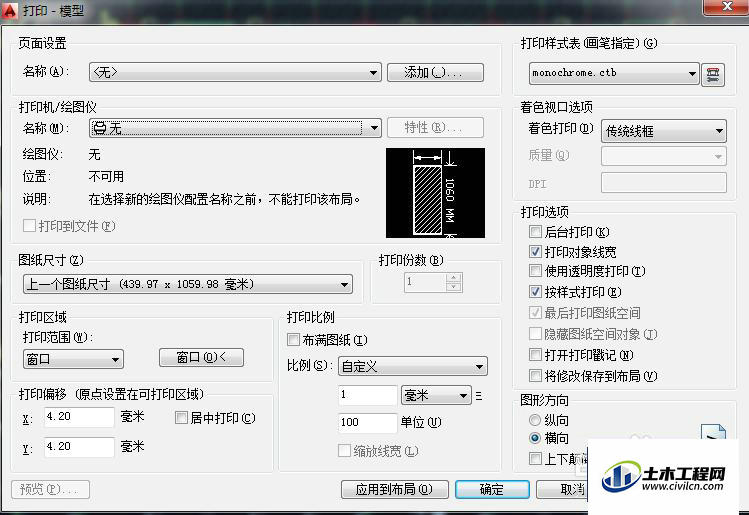

快捷键ctrl+p打开打印的对话框。


第2步

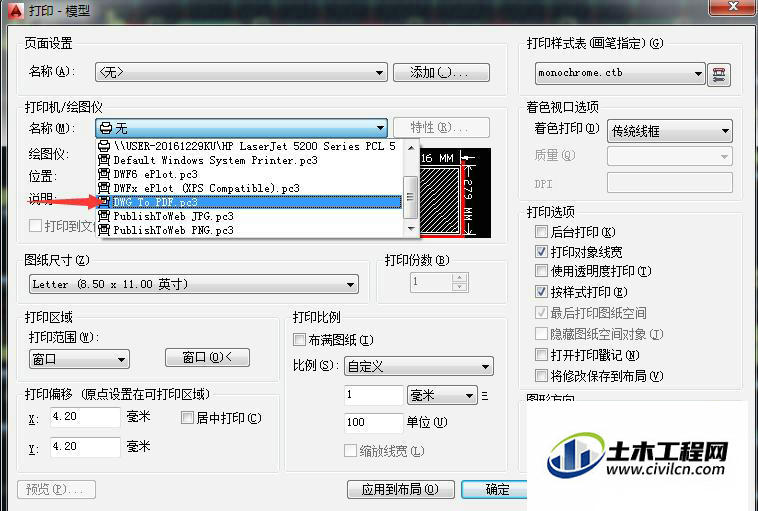

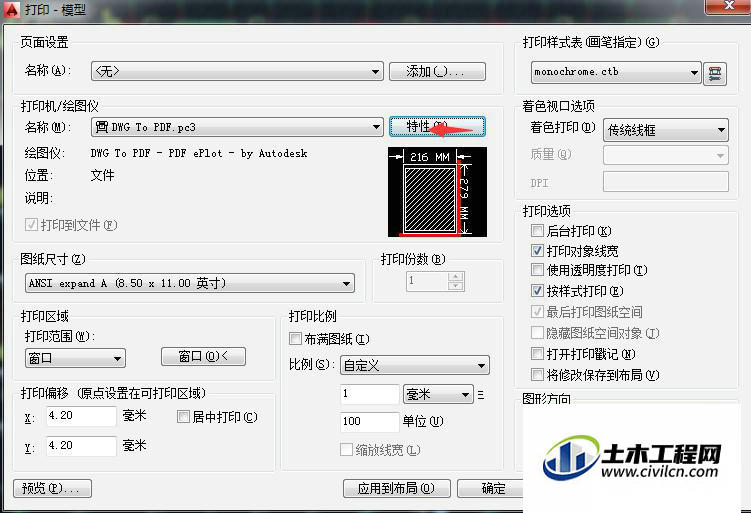

在名称的位置选DWg转PDF


第3步

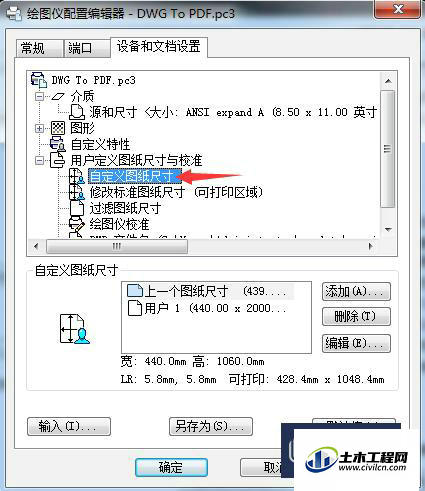

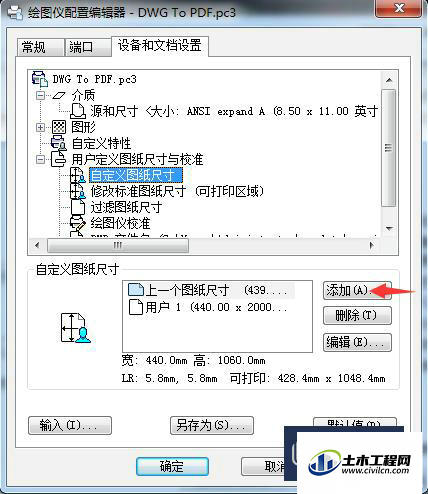

然后点击旁边的特性,然后在新的对话框点自定义图纸尺寸,然后点击添加




第4步

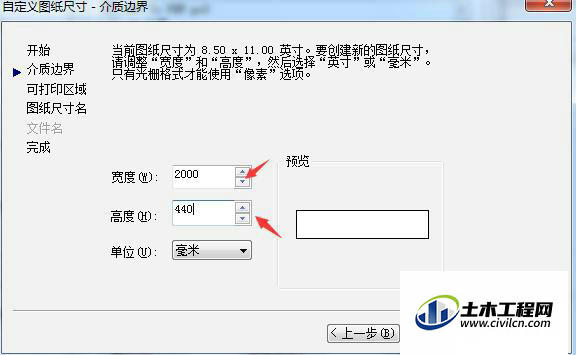

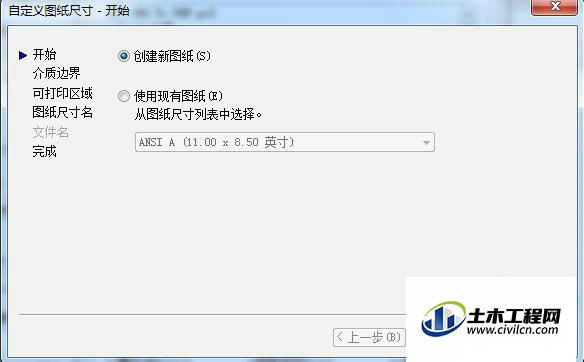

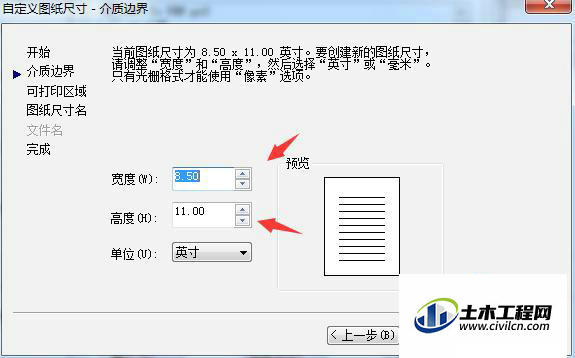

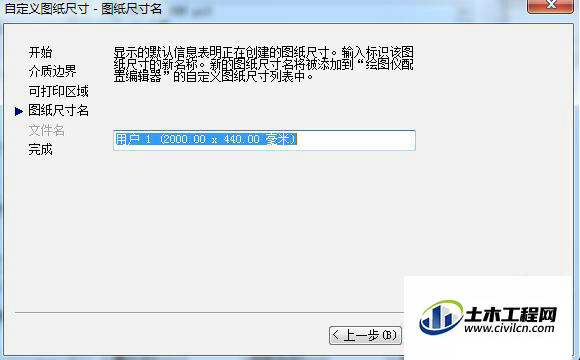

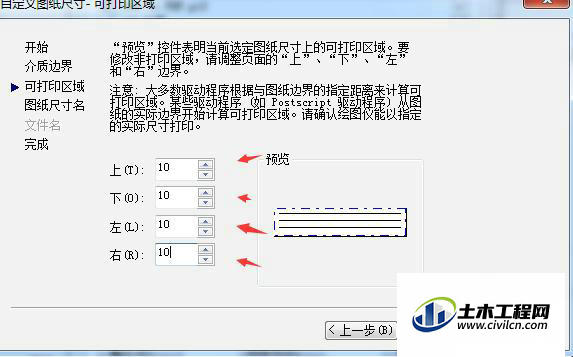

新的对话框选择创建新图纸然后点下一步,按我图下的操作去设置纸的大小,下图是a2的图纸为例,a2是420mm高,两边预留10mm,所以是440mm,2000的宽度默认这么长就好,让打图社自己裁剪。






第5步

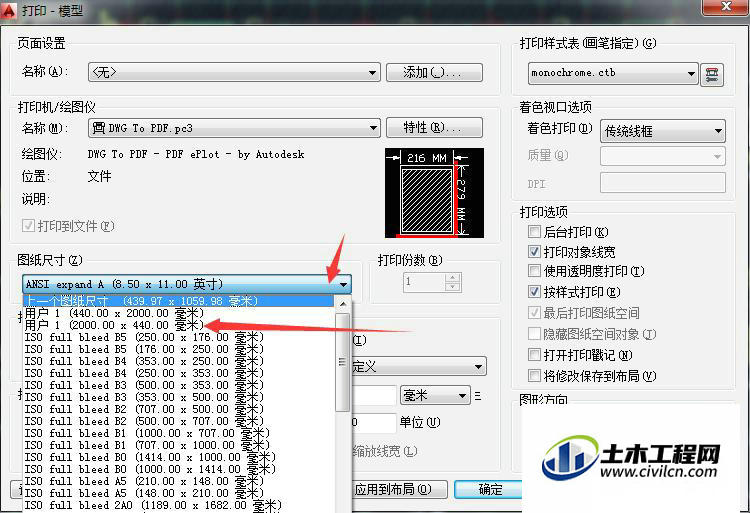

选着你新定义的图纸




第6步

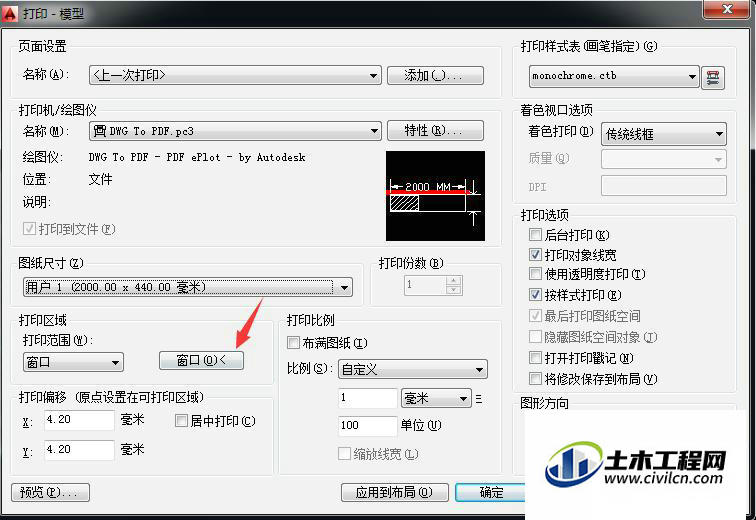

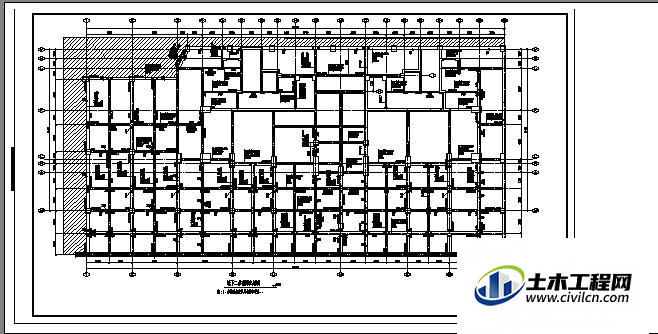

点击窗口 选到你要转的图纸内容,最后点确定便能保存成PDF的文件了。



温馨提示:

以上就是关于“CAD如何将DWg转PDF文件?”的方法,还不太熟悉的朋友多多练习,关注我们,帮你解决更多难题!
