CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，好多工程类的CAD图纸大多采用布局形式，虽然方便打印图纸，但是不太方便进行电子版CAD格式交流使用，那么有没有快速的方法，把布局格式的CAD转换为模型类的CAD图纸呢？下面就给大家分享一下，CAD图纸如何从布局转换为模型格式的方法，希望能帮助到大家，感兴趣的小伙伴可以关注了解下。
方法/步骤
第1步

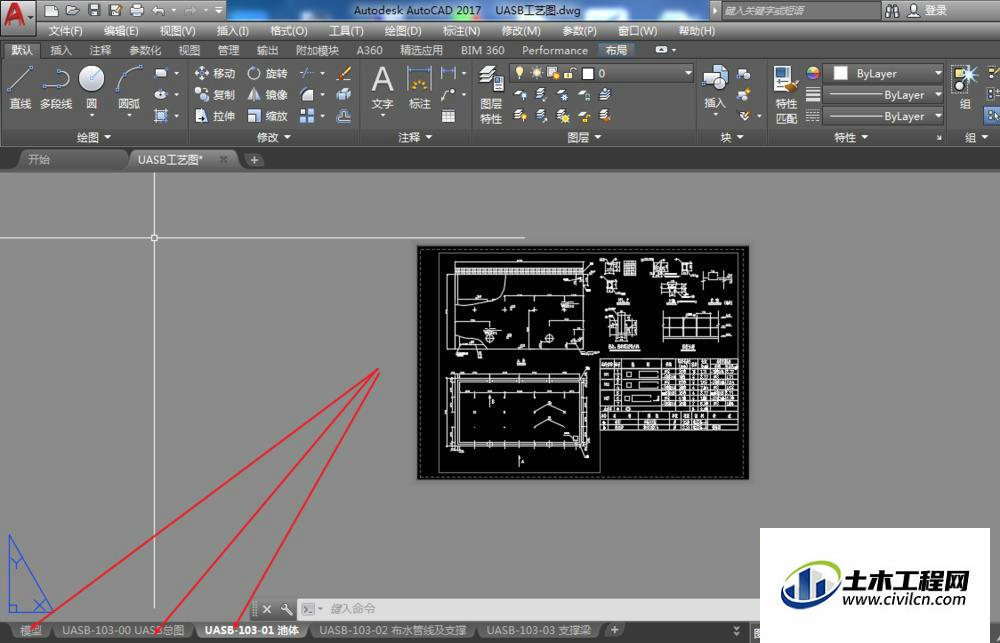

第一步：我们打开一张布局类的CAD图纸，会发现模型下面还有好多布局类图纸。
第2步

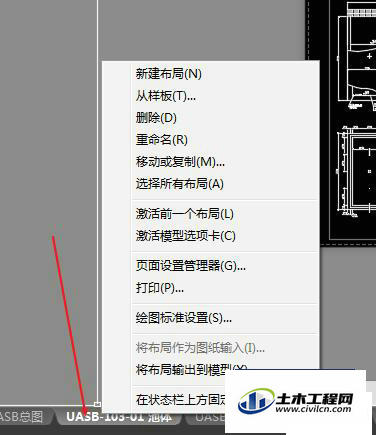

第二步：选择好准备转换的布局类图纸，在布局名称处右击，弹出功能菜单。
第3步

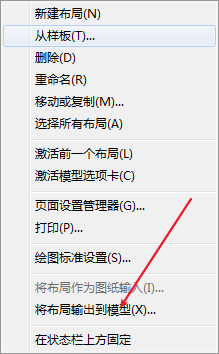

第三步：在弹出的功能菜单里选择将布局输出到模型选项。
第4步

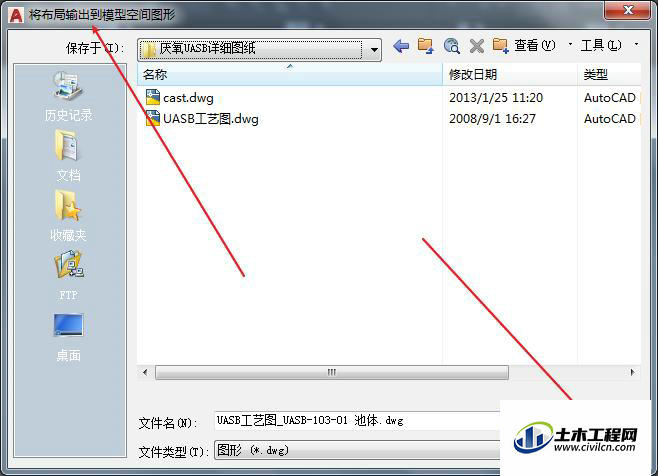

第四步：点击将布局输出到模型选项后 ，会弹出保存路径选项框，选择好保存的路径后，点击确定。
第5步

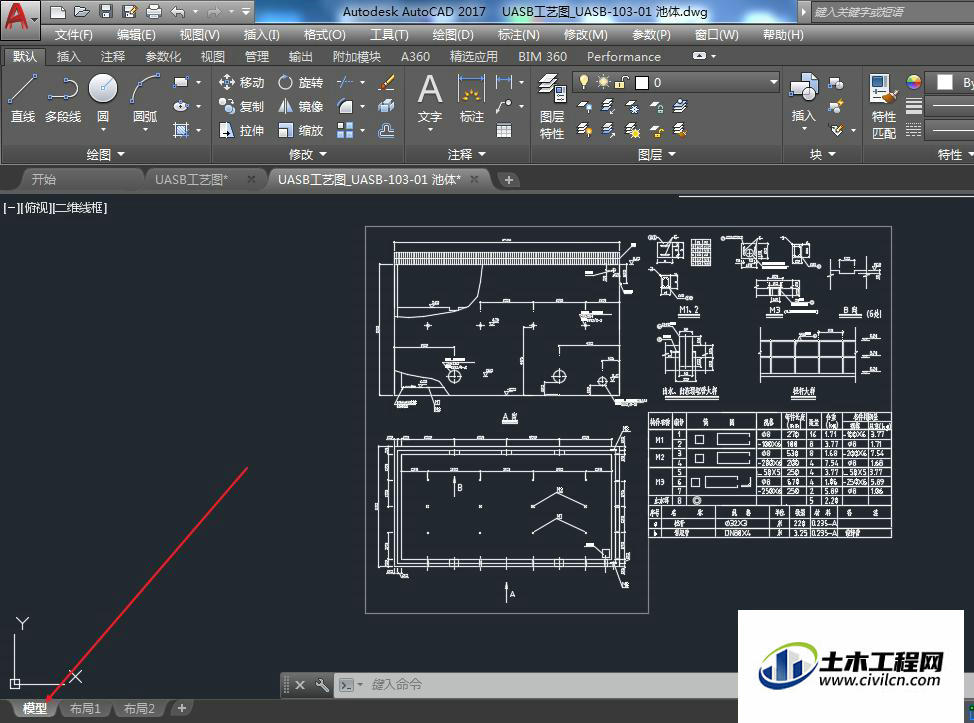

第五步：保存后就转换为模型类CAD图纸了，格式为.DWg 此时我们打开这个图纸，会发现显示为模型。
温馨提示：
以上就是关于“CAD图纸怎么从布局转换为模型格式？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
