CAD怎样用偏移命令画同心圆平行线?

 CAD是国际上非常流行的图纸设计软件,软件附带了许多了不起的功能,可以更加方便我们进行绘图。灵活的使用软件的功能,可以让我们绘制各种各样的图纸,那么CAD偏移命令如何画同心圆平行线?不知道如何操作的朋友,可以看看下面的教程。

方法/步骤

第1步

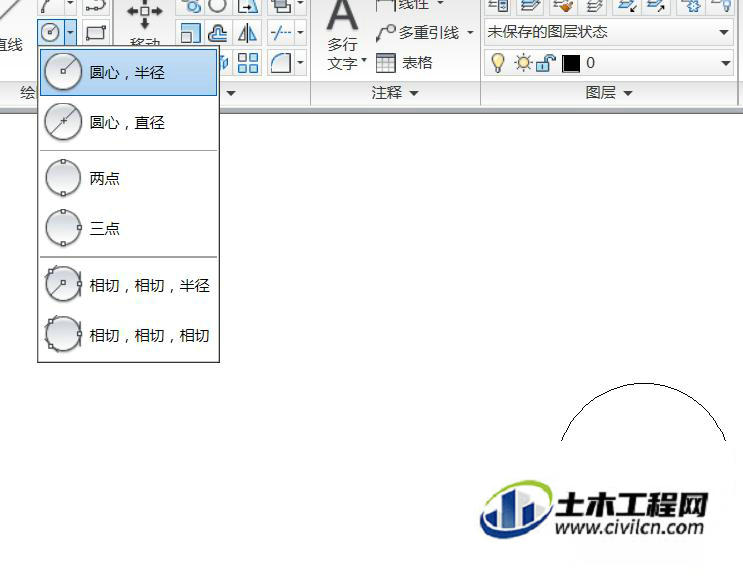

首先,我们画一个圆(快捷命令为c),注意画圆的时候我们可以输入自己想要的半径。


第2步

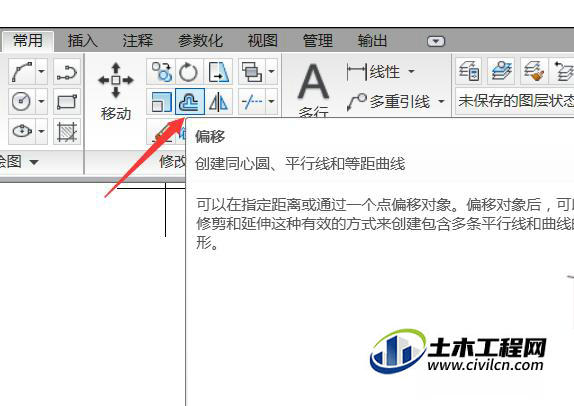

然后选择偏移命令,偏移命令如下图所示,快捷命令为c。


第3步

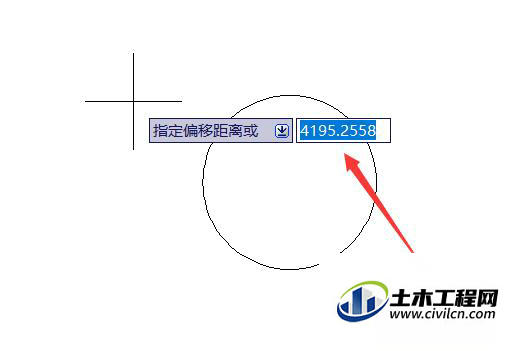

这时候我们输入自己想要偏移的距离,也可以使用鼠标进行选定距离。


第4步

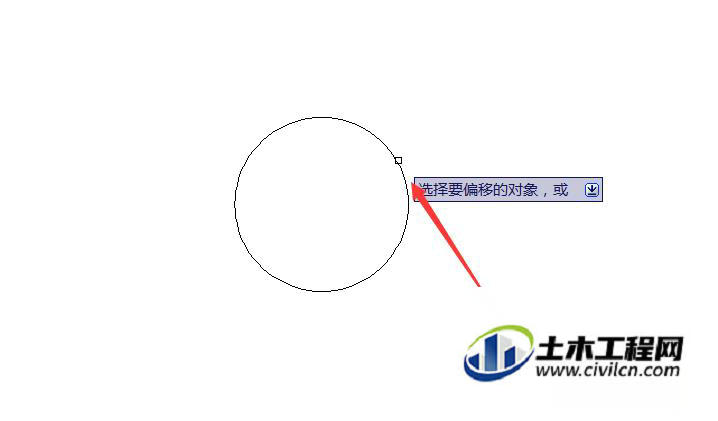

然后我们选择要偏移的对象,我们用鼠标点击这个圆。


第5步

然后指定要偏移的那一侧的点,即可成功进行偏移也就刻画出了同心圆。


第6步

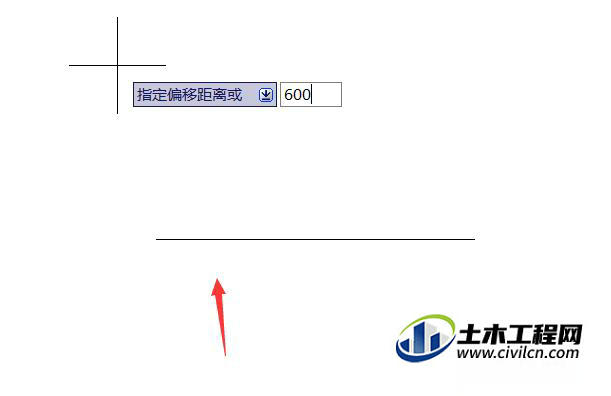

直线的偏移使用方法也一样,首先建立直线(快捷命令l),然后输入偏移距离,接着选择对象,选择方向点即可偏移成功,希望能够对大家有帮助。


温馨提示:

以上就是关于“CAD怎样用偏移命令画同心圆平行线?”的方法,还不太熟悉的朋友多多练习,关注我们,帮你解决更多难题!
