CAD成组后无法炸开怎么办,成组后怎么分解?

 CAD是一种专业的制图软件,这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中,很多时候一个完成的图纸是经过很多个图形叠加出来的,所以我们会进行成组,但是后续CAD成组后如何分解?不知道如何操作的朋友,可以看看下面的教程。

方法/步骤

第1步

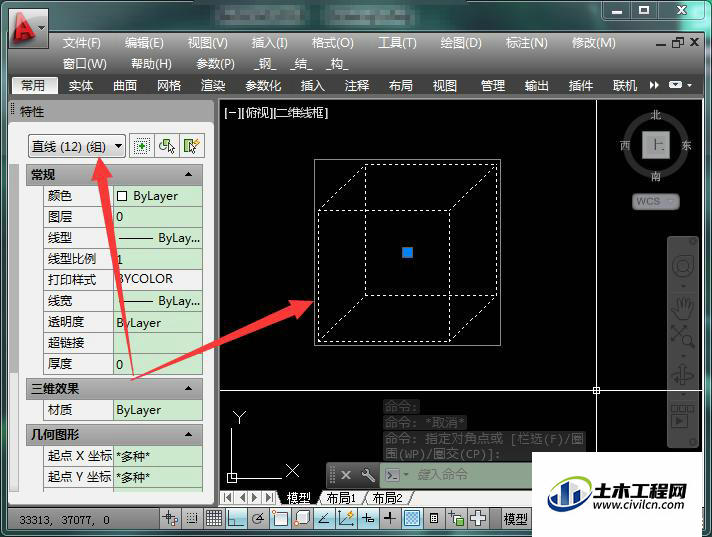

以简单的轴测图成组为例,选中查看特性会显示(组)字样。


第2步

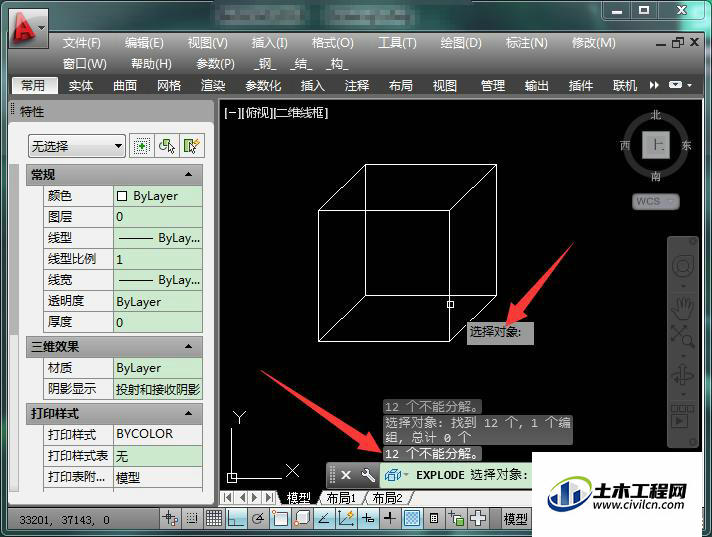

选中组并输入x(炸开)命令并空格,提示不能分解,所以组的分解方法并非使用x命令炸开,需要特殊记忆;下面给大家讲解分解方法。


第3步

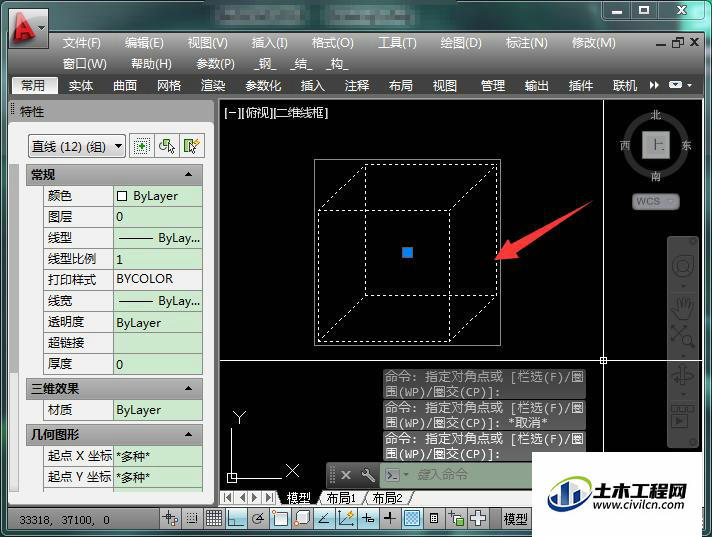

在分解组之前先选中组。


第4步

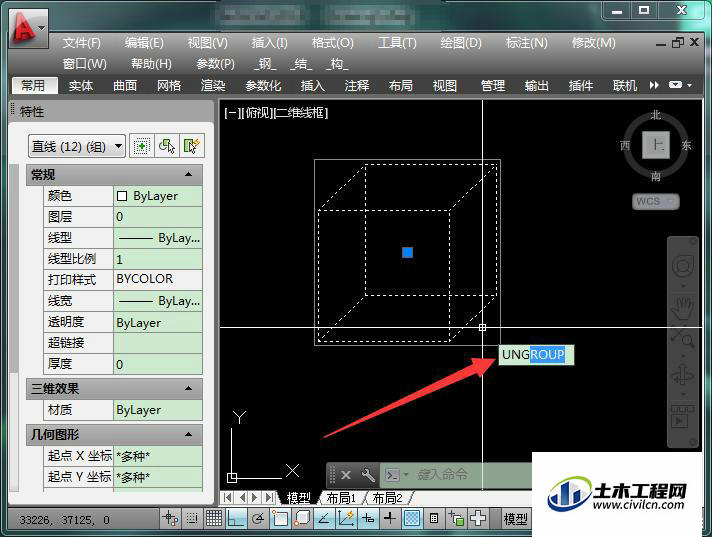

选中组之后,输入命令ung(ungroup)并空格,也就是在成组命令前加上un。


第5步

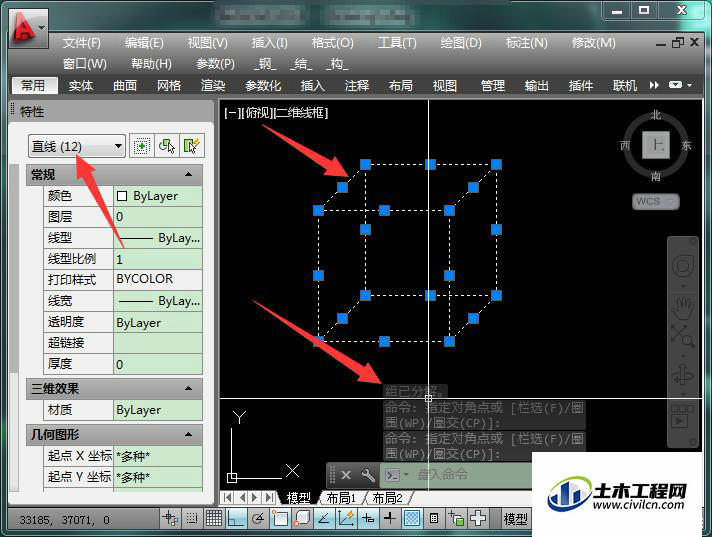

完成分解,选中所有线段查看特性,分解成功。


第6步

总结选中组;输入命令ung(ungroup)并空格;完成分解;如果刚刚成组需要分解,可以使用撤销命令ctrl+z。
