CAD是目前比较专业的绘图软件之一，拥有非常强大的功能可供使用，让用户能够绘制出精确的图纸作品。但是很多新手在接触CAD的时候不知道立面图应该如何操作，其实主要熟悉软件功能的话就会简单许多，那么下面就来告诉大家电视墙立面图用CAD怎么画，希望能够帮助到需要的朋友们。
第1步

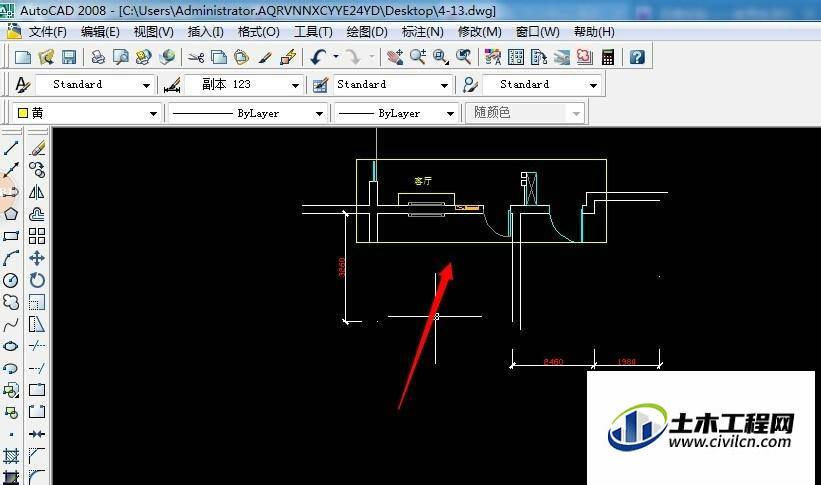

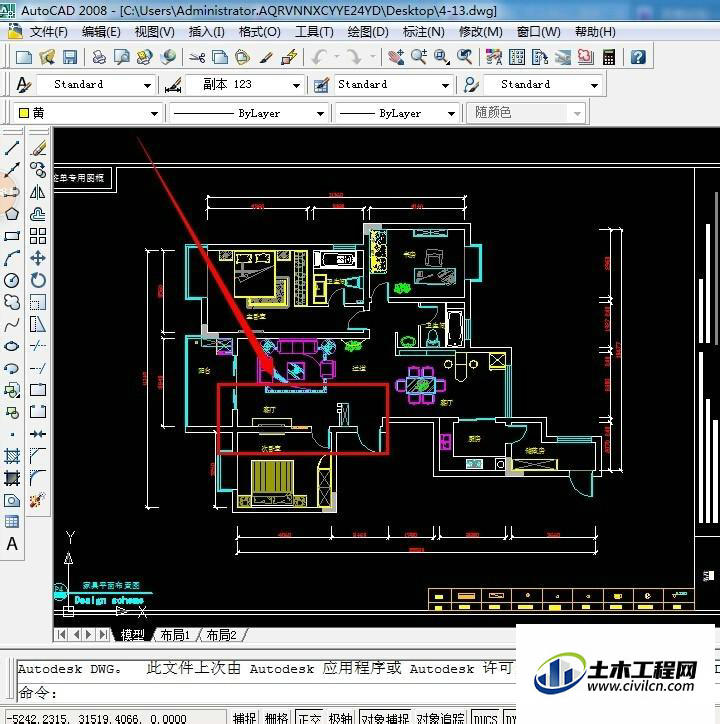

如下图可以看到了这里就是一个平面图，现在要把电视墙的立面图画出来。
第2步

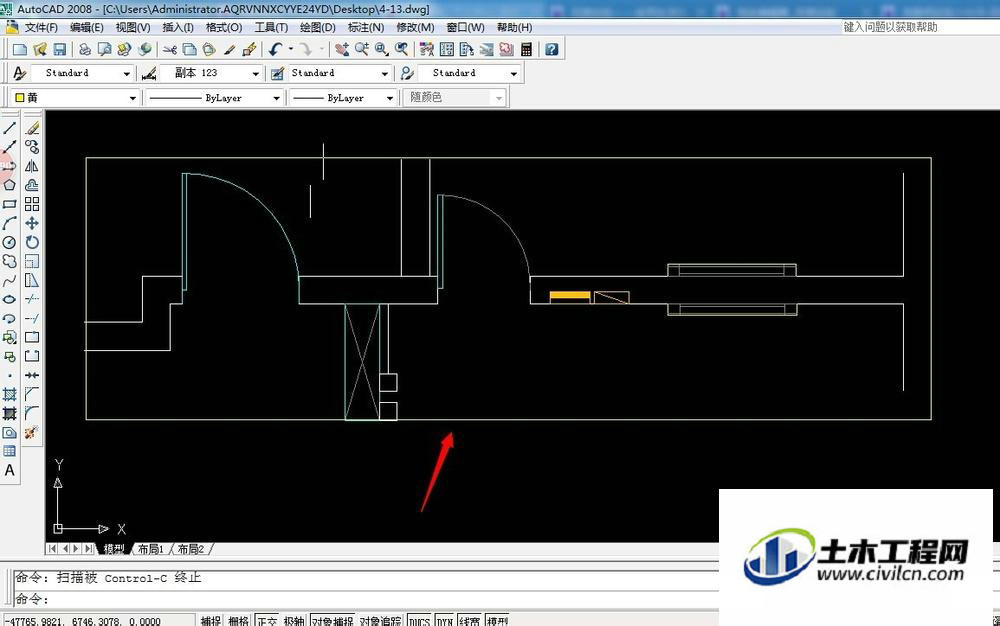

首先把这墙体都复制出来，如下图所显示出来，在把多余的删除去。
第3步
如下图可以看到了删除外面的效果出来。
第4步

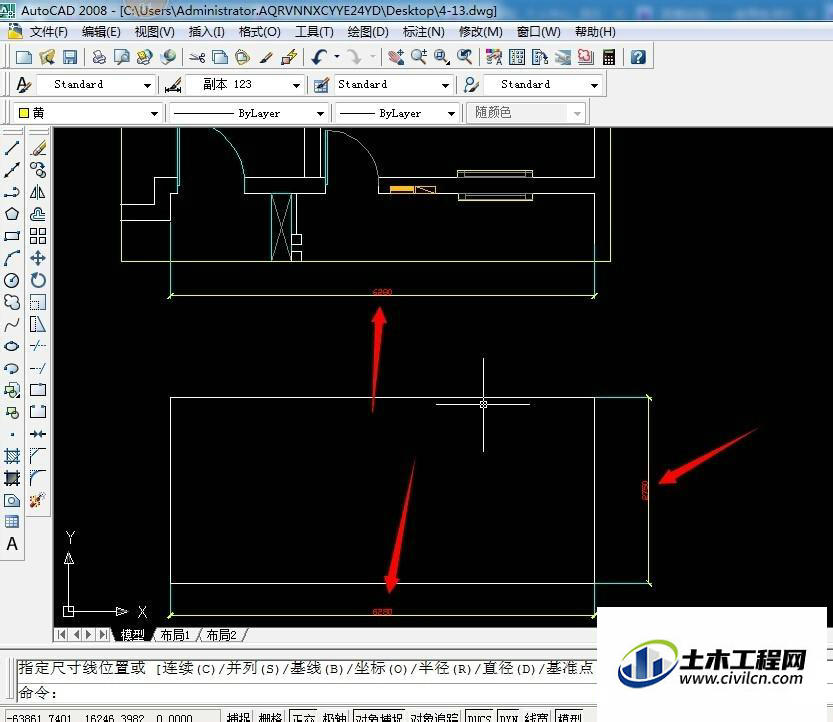

这里在用标注看看长度有多长，这里长是6280高是2750，一般高度都是2750毫米也有高一点的，看情况而定。
第5步

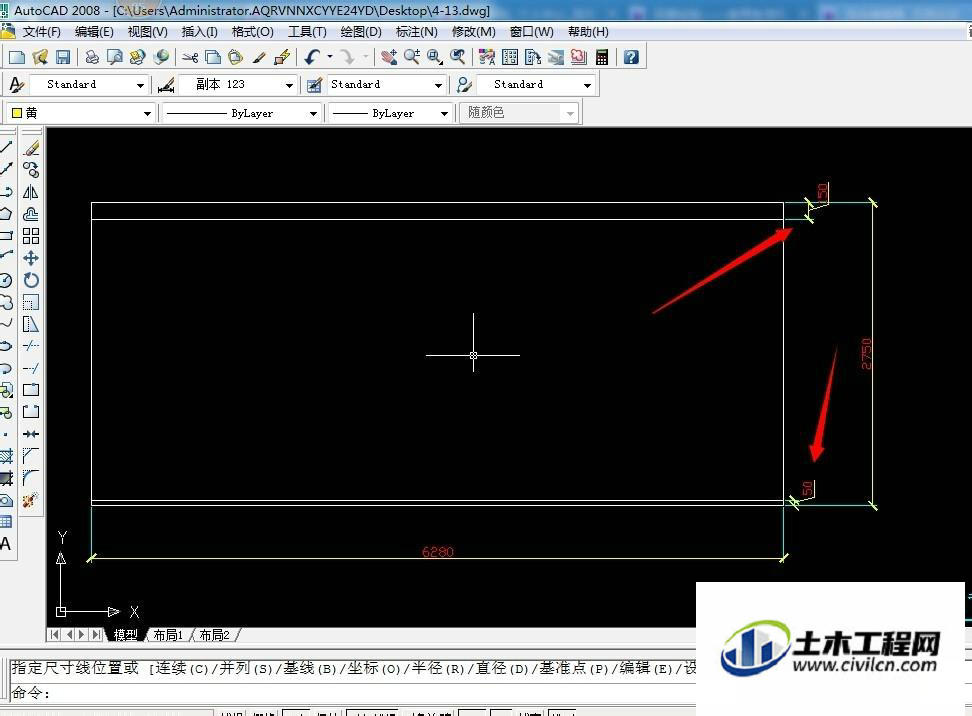

在画出如下图，上面的高度是150是吊顶的，下面是50是踢脚线。
第6步

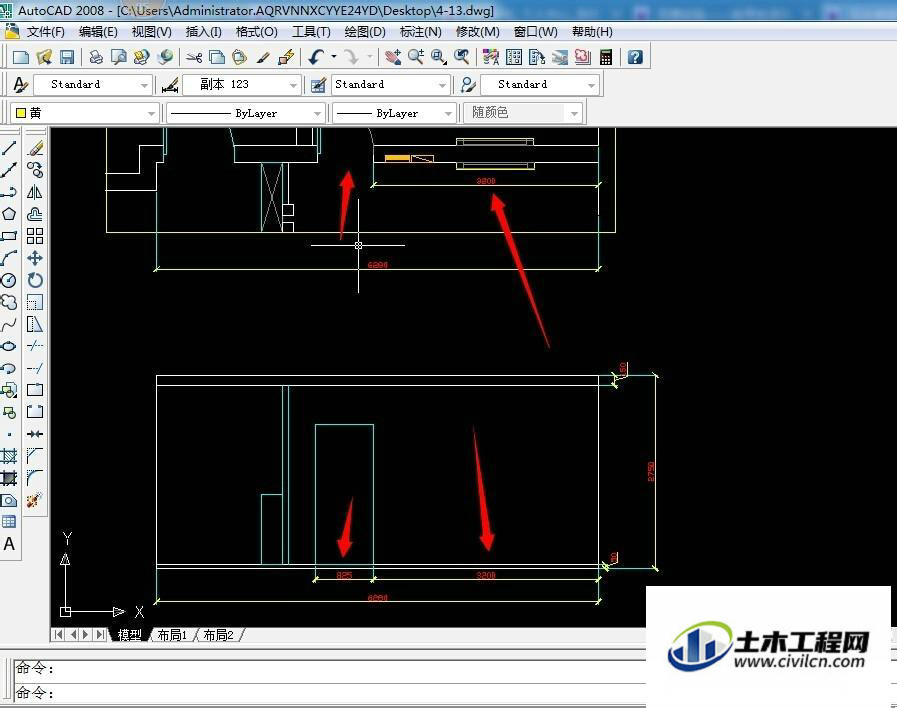

这里在画如3200毫米的宽度，门的高度一般是2000毫米左右。
第7步
如下图可以看到了这里画出门宽度825、旁边跟着尺寸来进行来就可以了，要灵活一点，多一点少一点都是可以的。
第8步

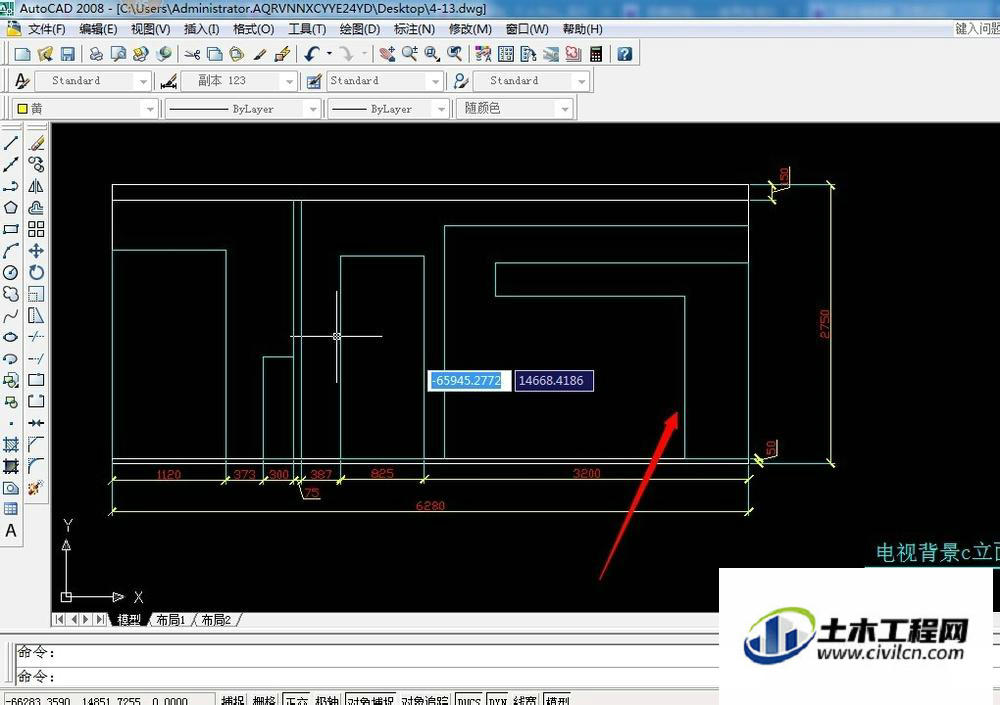

画好上面之后就可以画电视墙面了，其实电视墙面是很容易画出来的，如下图所显示出来。
第9步

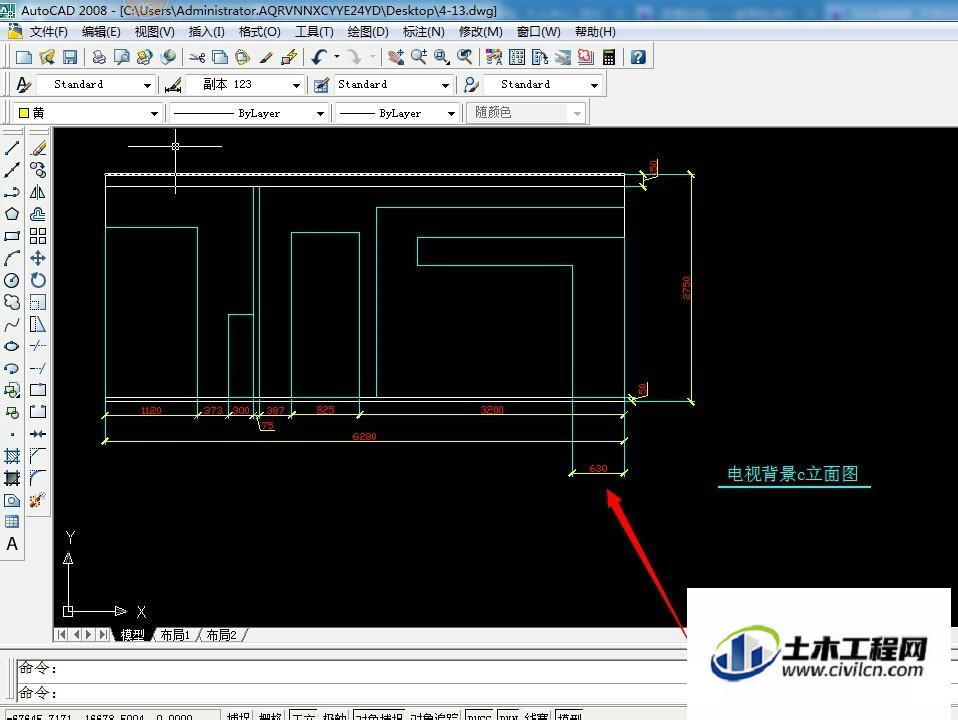

如下图是宽度的630。
第10步

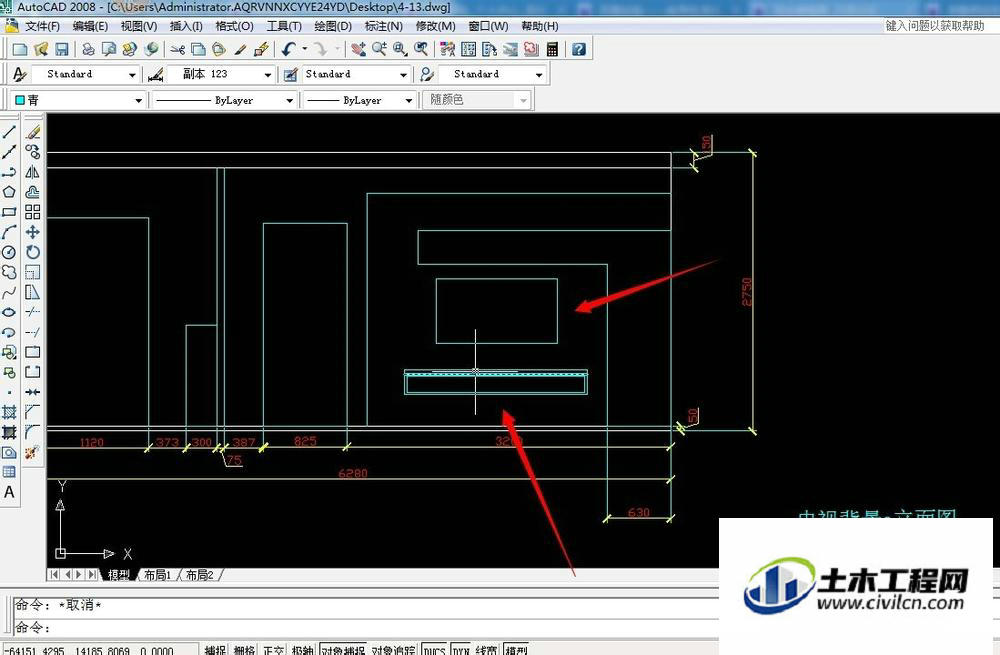

在把电视机的方框画出来，下面的柜台也是一样可以画出如下图，这里也是灵活一点。
第11步

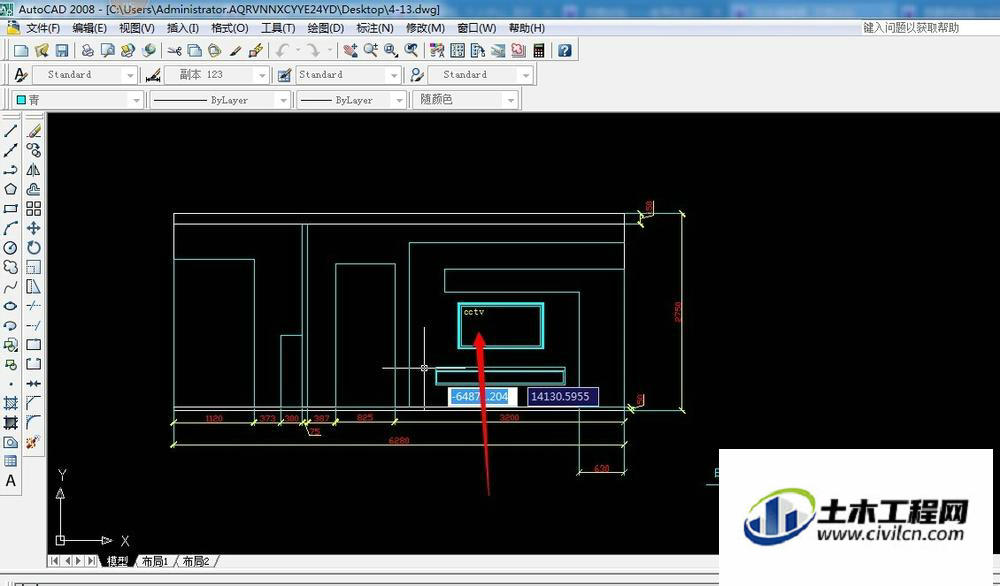

在标注CCtv作为电视符号。
第12步

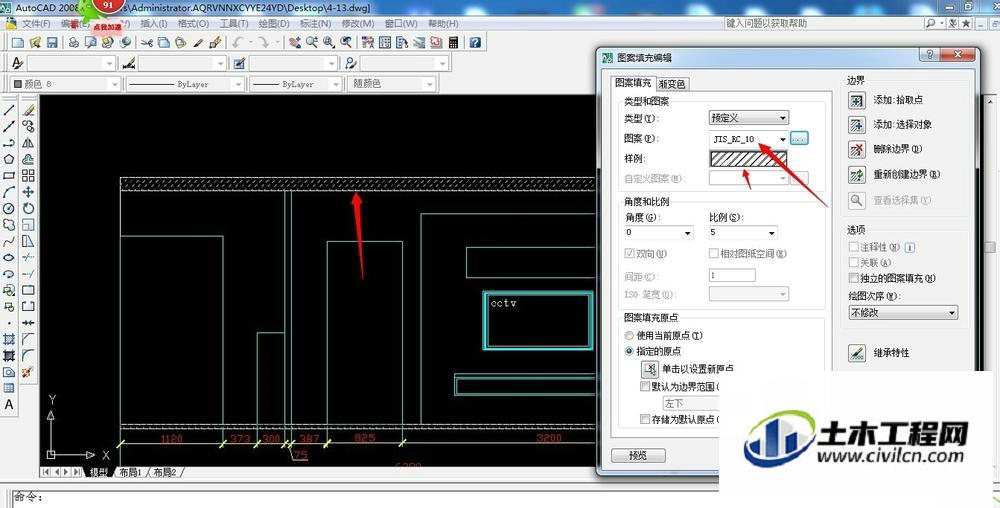

在按h空格键就出来图案填充，这里选择jis_rc_10，比例为5。
第13步

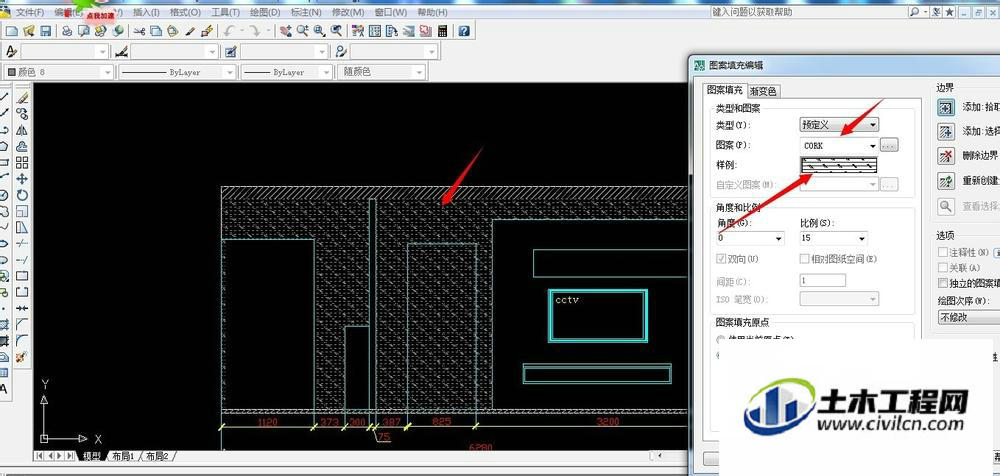

在如下图在选择图案为cork是墙体比例为15。
第14步

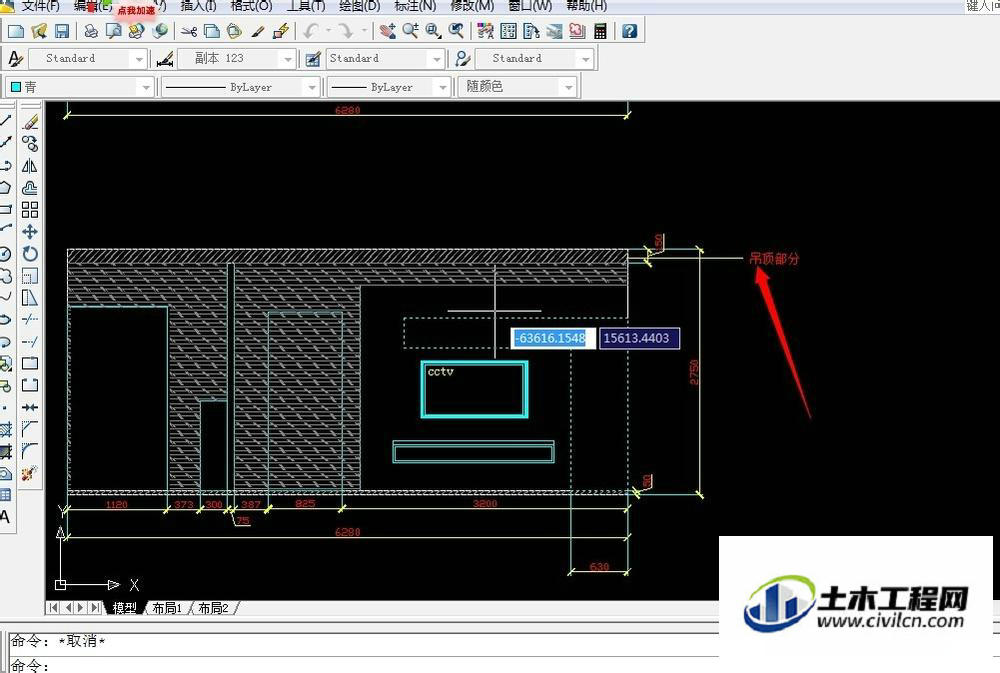

在输入多重引号，可以看到如下图吊顶部分。
第15步

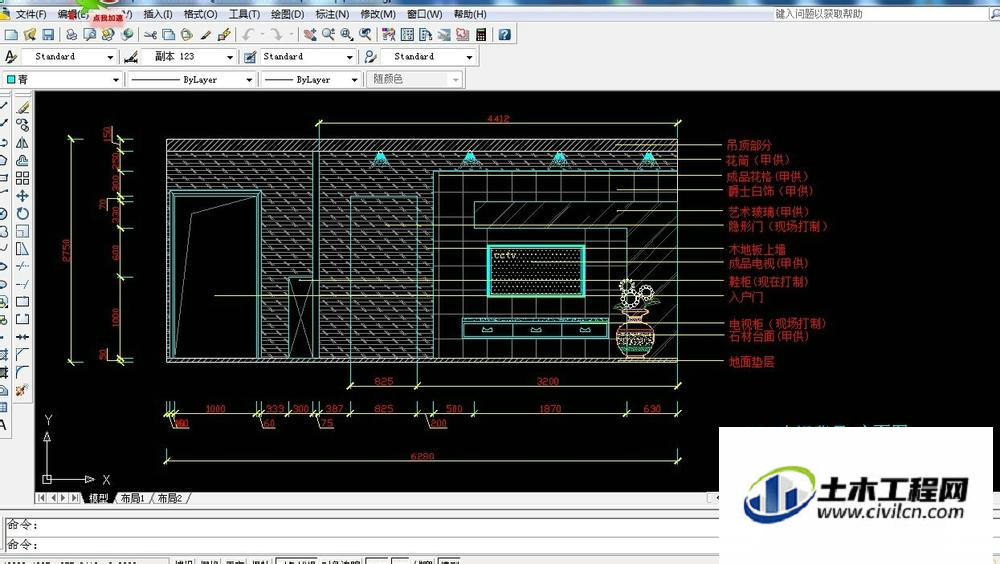

如下图可以看到这里画完立面图的效果，这里原理是一样的，可以慢慢来画。
