CAD是非常不错的精确绘图软件，我们可以使用各种命令进行绘制图纸。为了方便图纸的导出或者打印，我们会根据图形的大小绘制1:1的图框，这样在导出的时候图形就会按照图框的大小导出，但是CAD的布局如何插入图框呢？这个功能是经常会使用到的，下面来告诉大家如何进行操作吧！
第1步

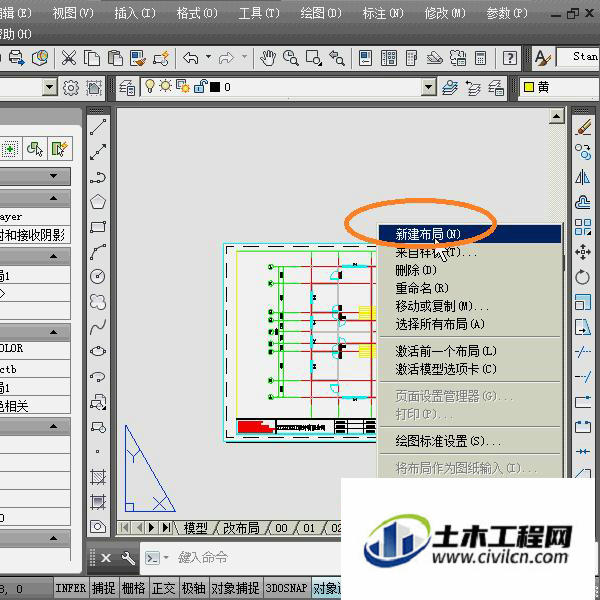

首先我们新建一个布局，然后在新建的布局中演示；在布局中点击右键在弹出的菜单中选择新建布局。 设置布局看下方引用经验
第2步

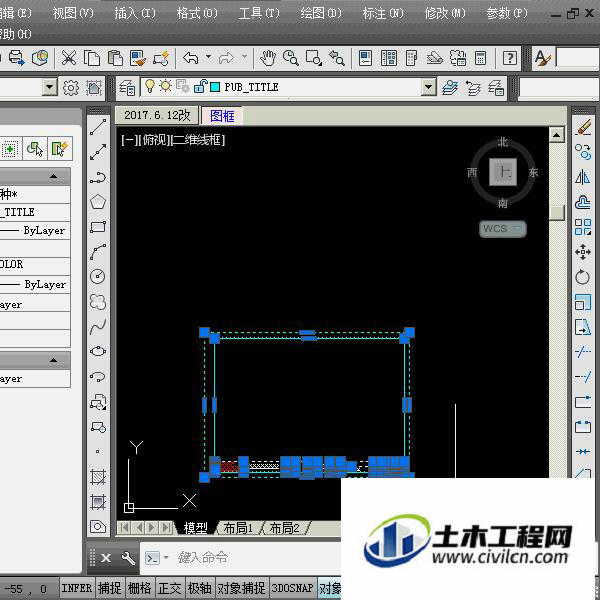

打开我们的图框CAD文件，全选(ctrl+a,如果该文件只有一个图框的时候，否则用框选）然后复制（ctel+c)，切换到我们的刚才新建的布局中。
第3步

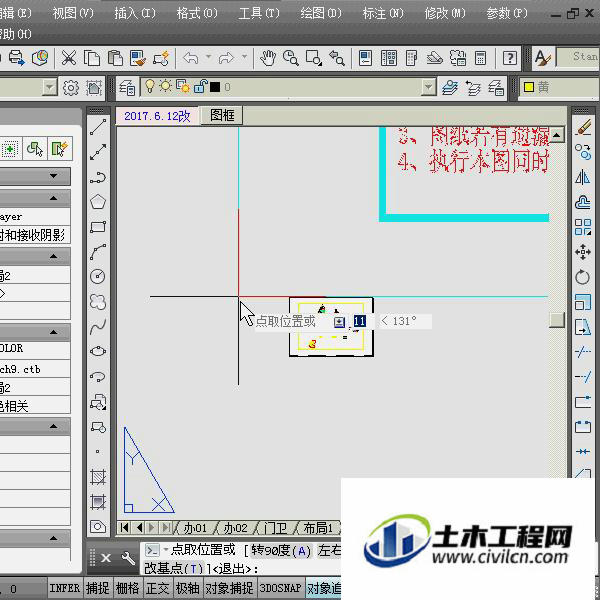

在我们新建的布局中滑动鼠标滑轮，然后粘贴（ctrl+v）我们刚复制的图框，这时候我们会发现粘贴过来的图框很大，不管怎么滑动滑轮也无法全部显示图框。 为了能全部显示我们输入命令z然后回车，然后在输入a然后回车。这样就能全部显示图框了。
第4步

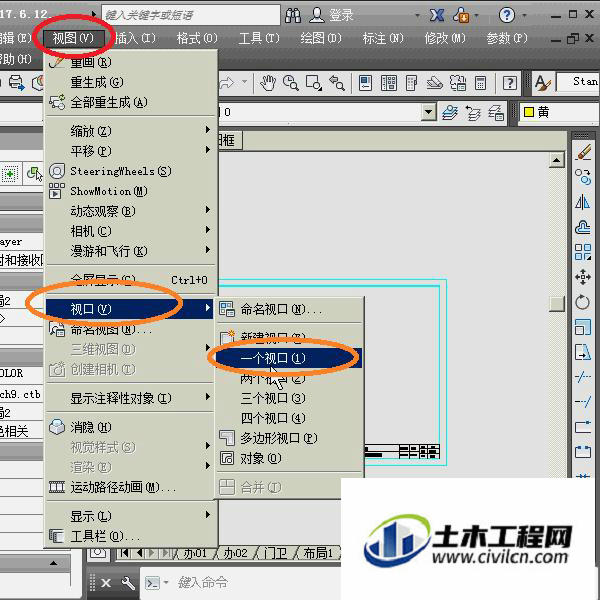

显示全部图框以后我们会发现原来的视口已经非常小，基本上看不到，我们把原来的视口直接删除，然后新建一个(当然也可以用原来的直接拖拽到现在的布局图框中使用）;点击视图→视口→一个视口，然后我们在图框中要显示模型的地方拖拽，直接形成视口。如果需要按比例出图看下方引用经验
第5步

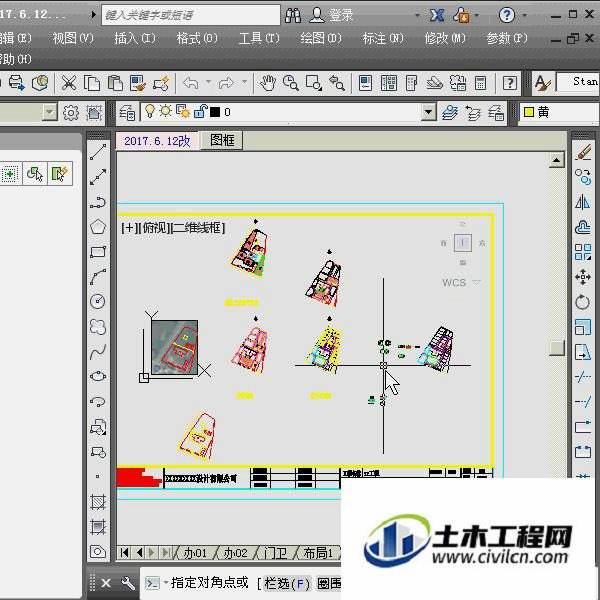

双击进入视口中，庸鼠标滑轮调整到你想要显示的模型空间，可以配合平移工具。
第6步

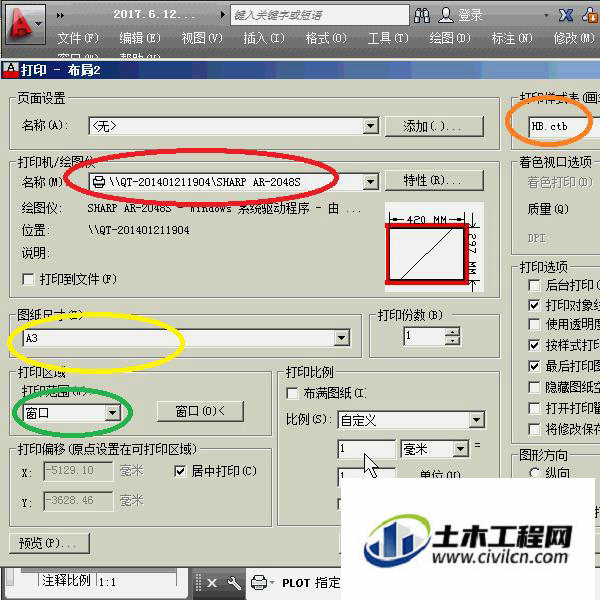

然后我们点击打印，然后设置打印页面的内容，打印设置参考下方引用经验以及上方的经验引用。
第7步
到此CAD插入图框我们就设置完了，现在我们看看打印预览的样子。
温馨提示：
以上就是关于“怎么在CAD布局中插入图框？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
