CAD如何标注尺寸?

 CAD是一种专业的制图软件,这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中,CAD的很多功能、快捷键长时间不用就会忘记,如标注尺寸。标注尺寸在很多图纸中都会需要用到,那么CAD怎么轻松做标注尺寸呢?今天就来告诉大家方法,快来看看吧!

方法/步骤

第1步

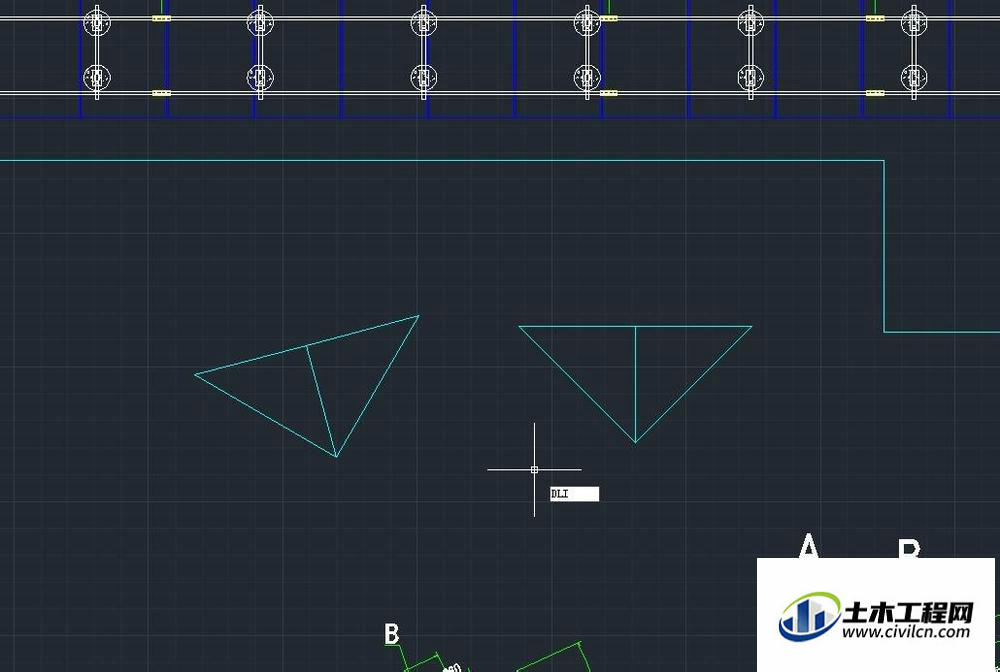

用电脑打开CAD,在命令栏中输入线性标注快捷键“DLI”回车;


第2步

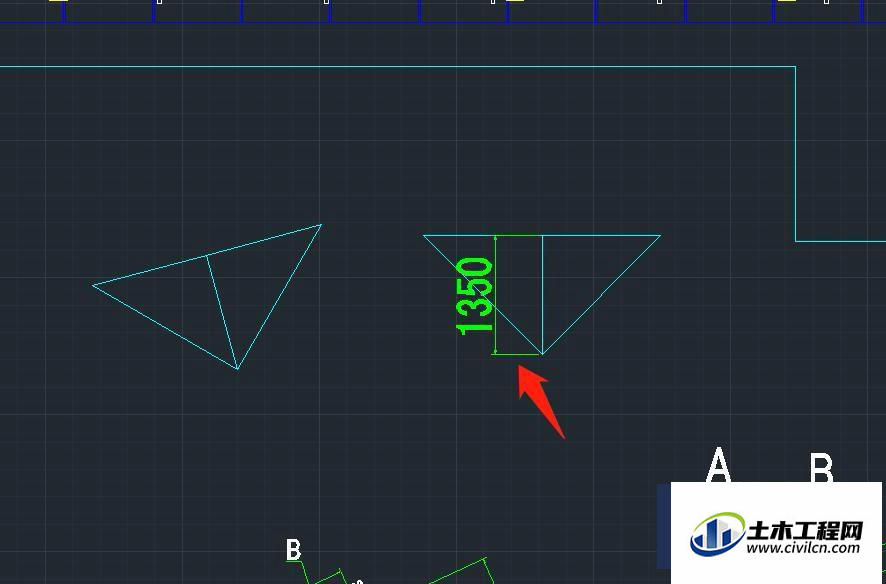

点选要标注尺寸的两端,就可以标注出指定距离线性尺寸;


第3步

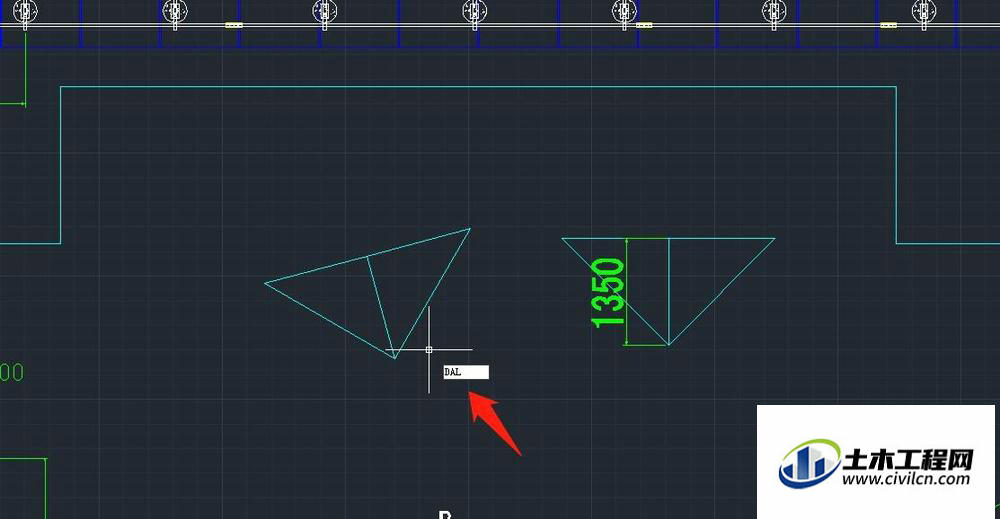

在命令栏中输入对齐标注的快捷键“DAL”回车;


第4步

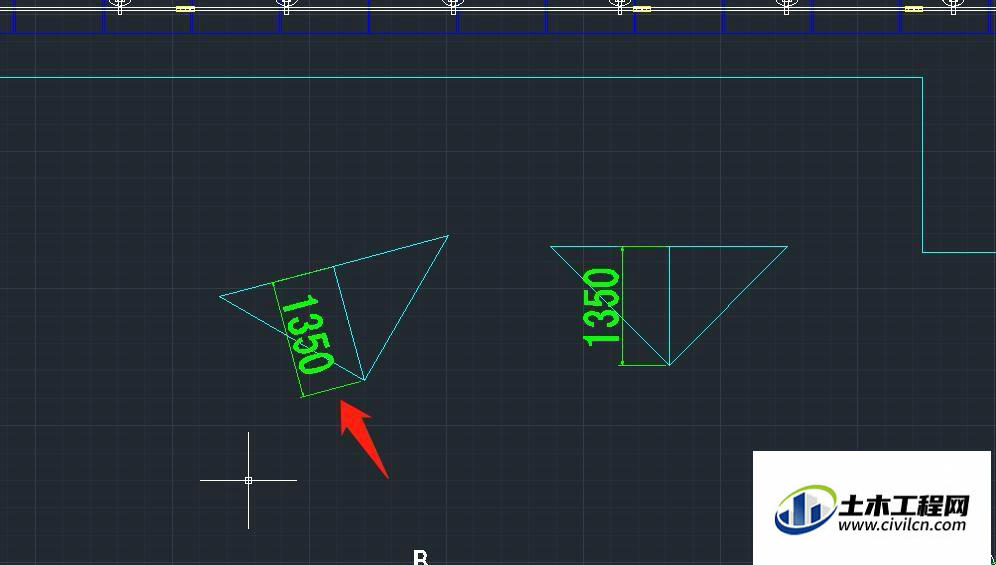

点选要标注尺寸的两端,就可以标注出指定斜线的对齐尺寸;


第5步

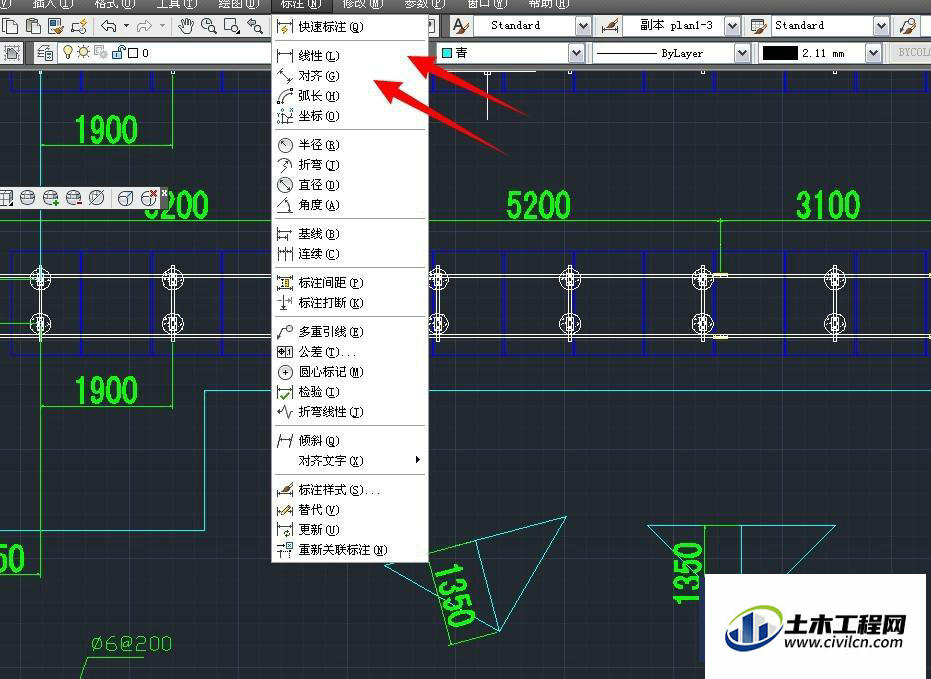

也可以在CAD工具栏“标注”中,点选“线性”、“对齐”来进行尺寸标注;


第6步

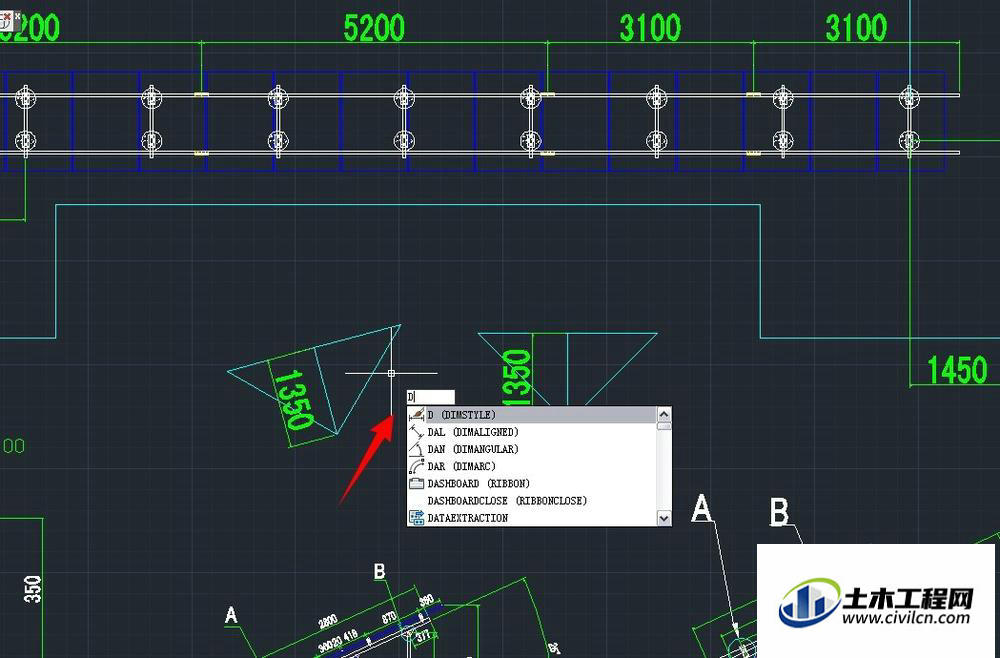

在命令栏中输入快捷键“D”回车;


第7步

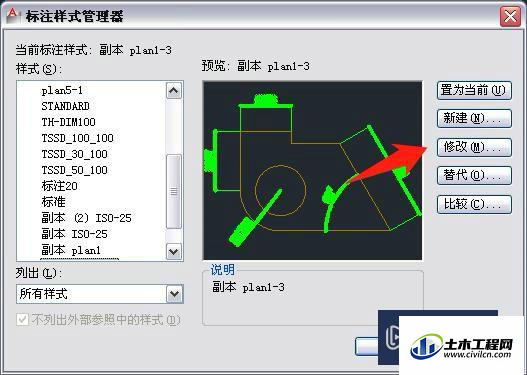

在标注样式管理器中,点击“修改”;


第8步

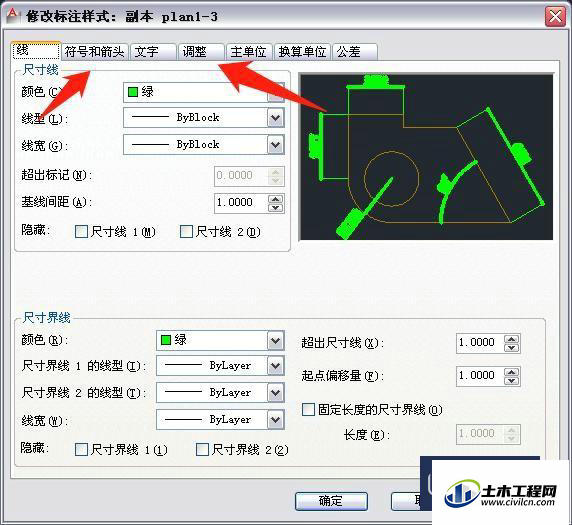

可以修改标注样式,最后点击“确定”。


温馨提示:

以上就是关于“CAD如何标注尺寸?”的方法,还不太熟悉的朋友多多练习,关注我们,帮你解决更多难题!
