CAD中用天正插件绘制旋转楼梯

 CAD是比较常用的平面图纸设计软件,大部分产品图纸出图我们都会使用CAD2d格式,但是也有很多产品图是不规则的。一些用户会使用CAD绘制一些建筑图纸,那么CAD中怎么画旋转楼梯?这看起来非常的复杂,其实只要熟悉软件的功能就能做到,下面来示范一下给大家看看。

方法/步骤

第1步

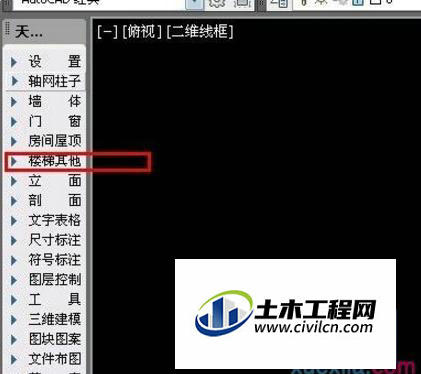

点击楼梯其他


第2步

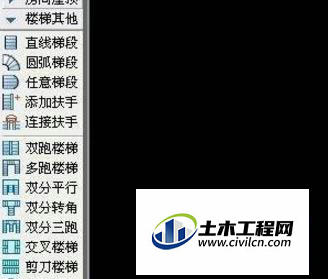

里面的内容相当丰富,所以我们有时候不要自己直接画,用天正就方便多了


第3步

绘图区鼠标点击一下,出现对话框以及图形,随着鼠标的点击放在适合的绘图区


第4步

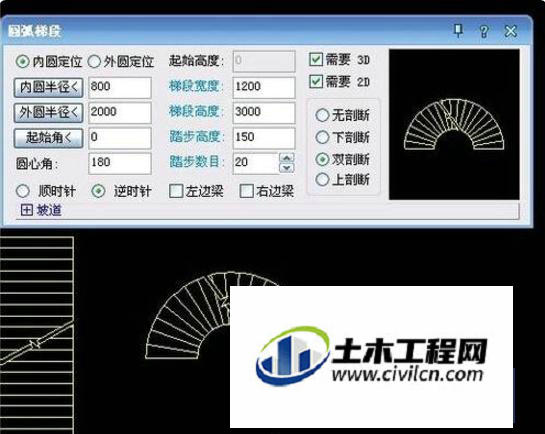

填好梯段高度,梯段宽、踏步宽度、踏步数目、楼梯宽度,长度很快就能算出


第5步

如果绘制其他楼梯,方法也是一样


第6步

可以增加额外的装修,如扶梯什么的


第7步

其他的楼梯也是一样创建的,如三跑、四跑楼梯很方便的


第8步


温馨提示:

以上就是关于“CAD中用天正插件绘制旋转楼梯”的方法,还不太熟悉的朋友多多练习,关注我们,帮你解决更多难题!
