CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，需要用到很多类似的元素，有时只是文字不同，图形一样，这时候我们就可以创建属性块避免每次都重新画，本文就以粗糙度属性块为例进行介绍。
方法/步骤
第1步

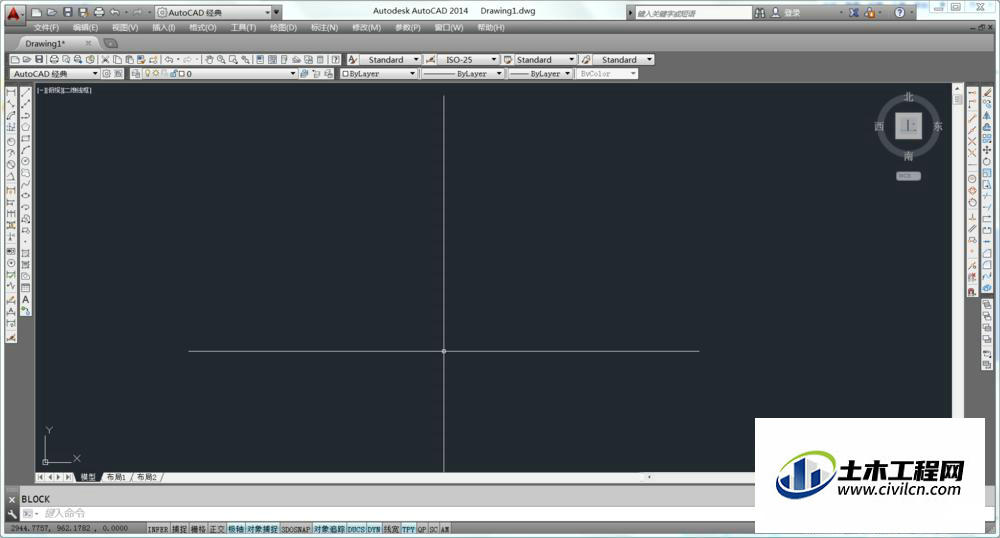

打开CAD
第2步

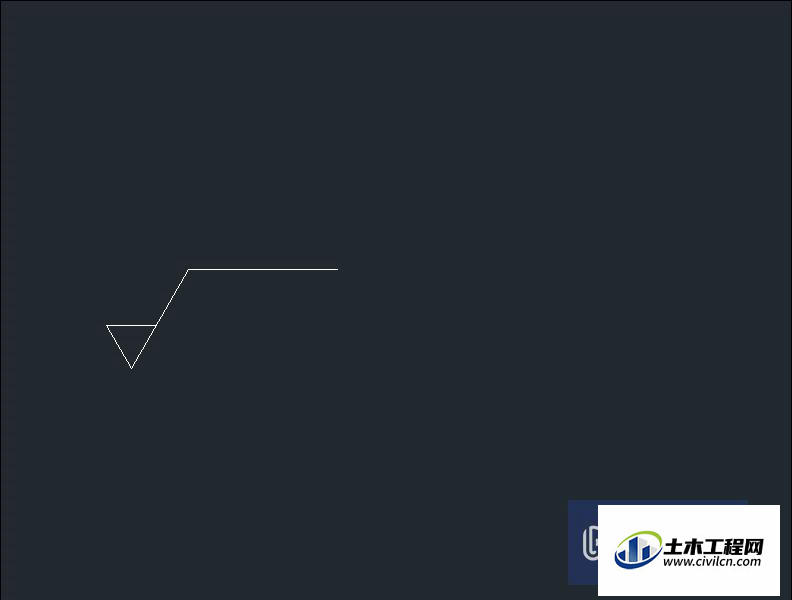

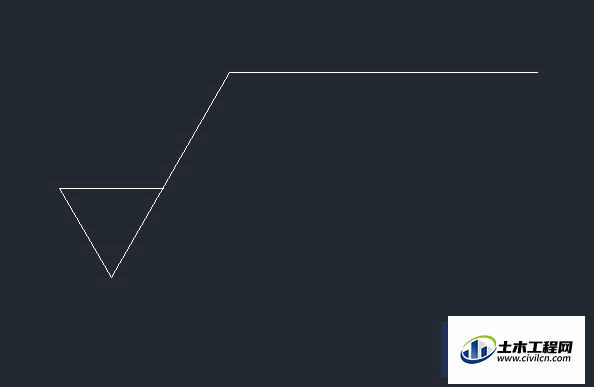

按国标尺寸绘制属性粗糙度符合图形，具体尺寸请查询国标
第3步

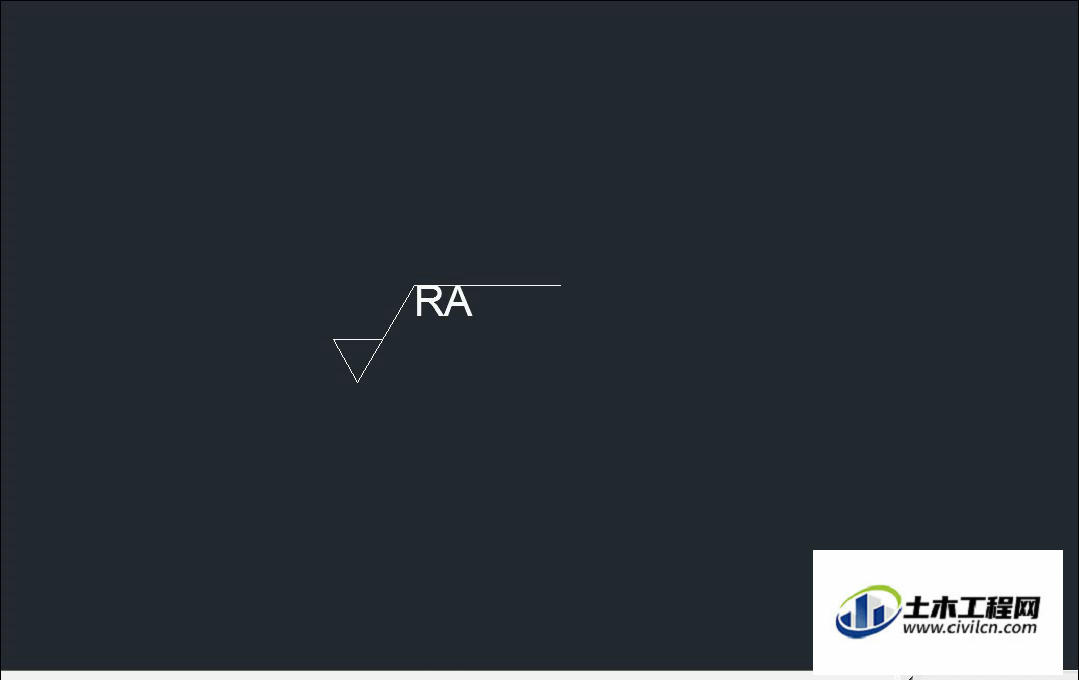

输入“att”命令添加属性，模式只选择锁定位置，其他都不选，插入点在屏幕上指定，属性全部填ra,文字设置对正选择左上，点击确定，插入选择角点
第4步
输入“b”创建块，名称输入"ra",点击拾取点，选择最下方的角点，点击选择对象，选择刚刚绘制的粗糙度图形，接下来直接确定退出
第5步

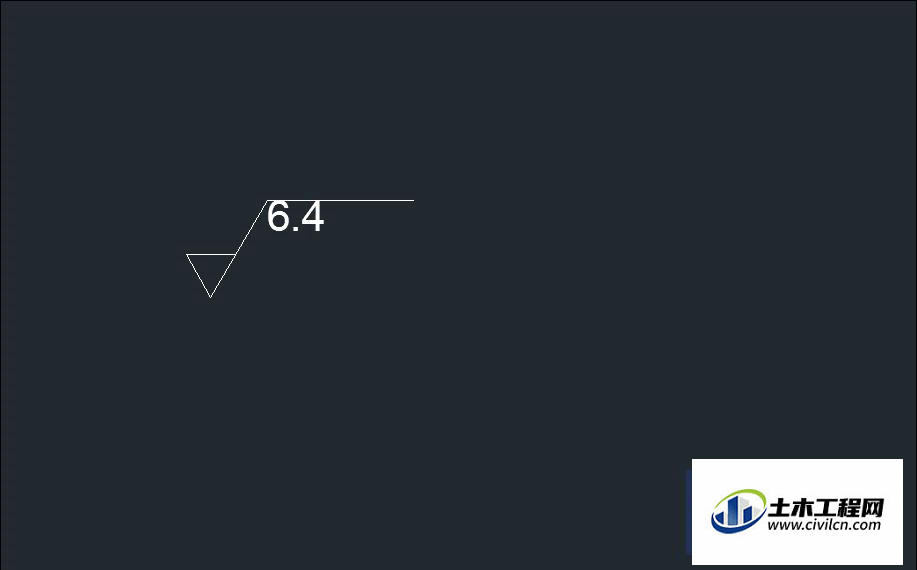

双击上图ra，输入3.2，就可以直接更改啦，不同的粗糙度使用i命令插入，输入对应的数值就行啦。
温馨提示：
以上就是关于“CAD如何制作属性块？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
