CAD是目前比较专业的绘图软件之一，拥有非常强大的功能可供使用，让用户能够绘制出精确的图纸作品。在画图的时候，有时候一些设计稿比较复杂，我们可以变参照图一边画，这样可以减少误差，但是CAD怎么边参照边画图？其实只要熟悉软件的功能就能做到，下面来示范一下给大家看看。
方法/步骤
第1步

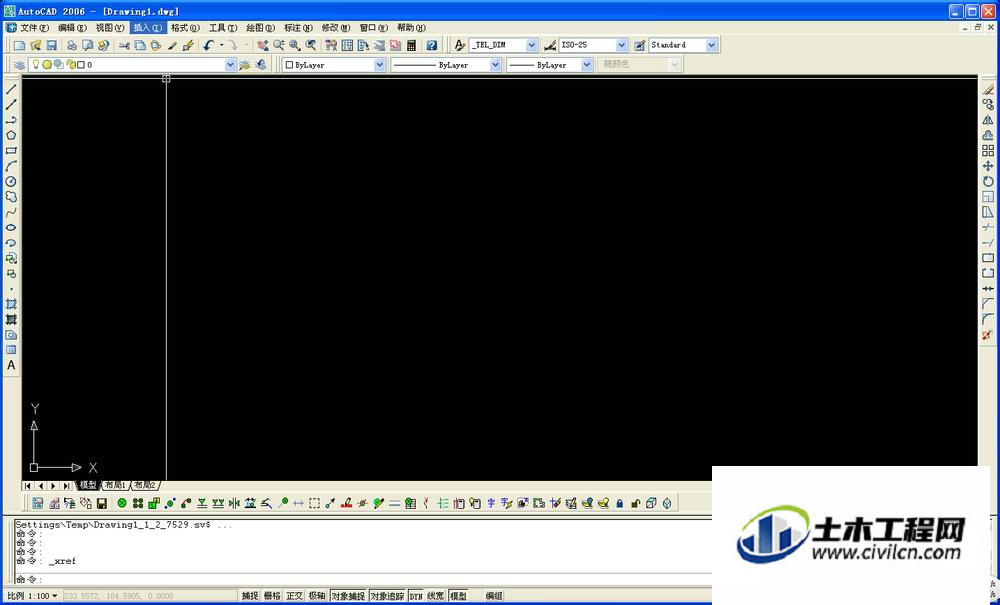

双击CAD的启动标志，新建一个空CAD
第2步
点击工具栏中的“插入”
第3步

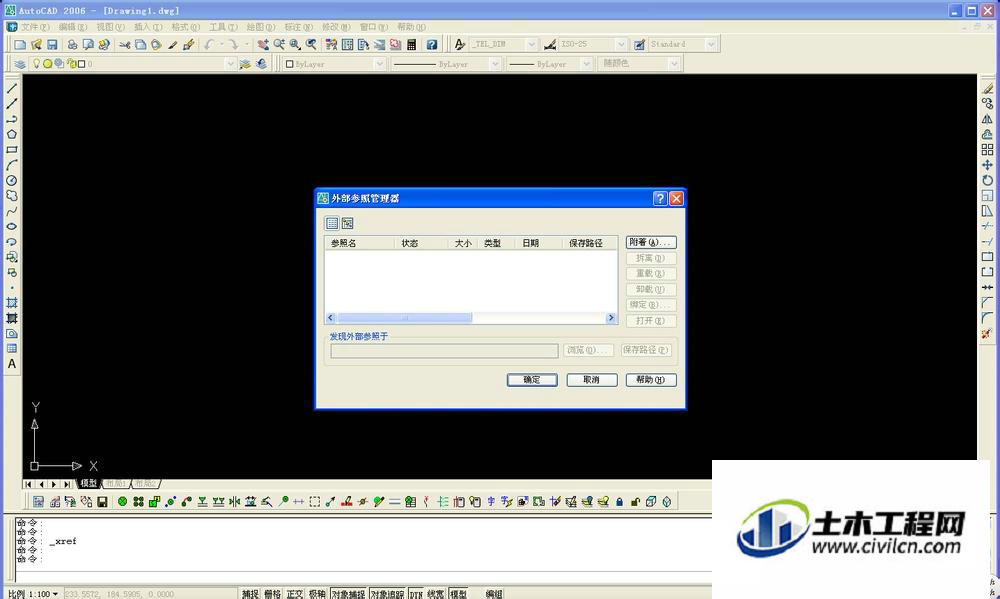

在下拉菜单中选择“外部参照管理器”，会弹出一个对话框
第4步

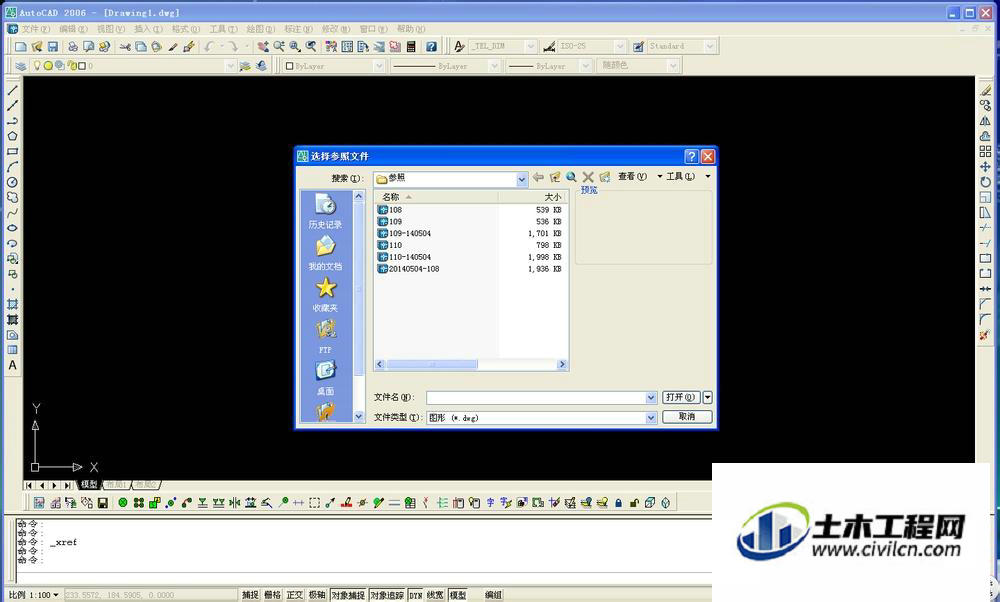

点击上面对话框中的“附着”，会出现“选择参照文件”，选择需要参照的平面图，点击“打开”
第5步

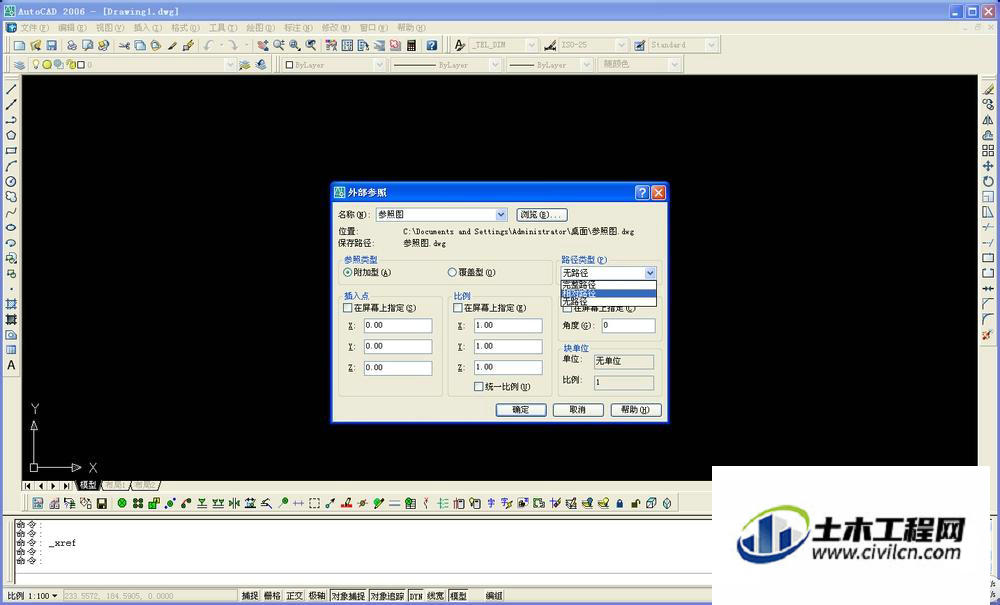

接下来弹出一个界面，在路径类型中选择“相对路径”，这个路径有利于以后图纸的自动连接。比如从一台电脑复制到另一台电脑上，完整路径和无路径都无法自动识别出参照底图，而相对路径可以自动识别
第6步

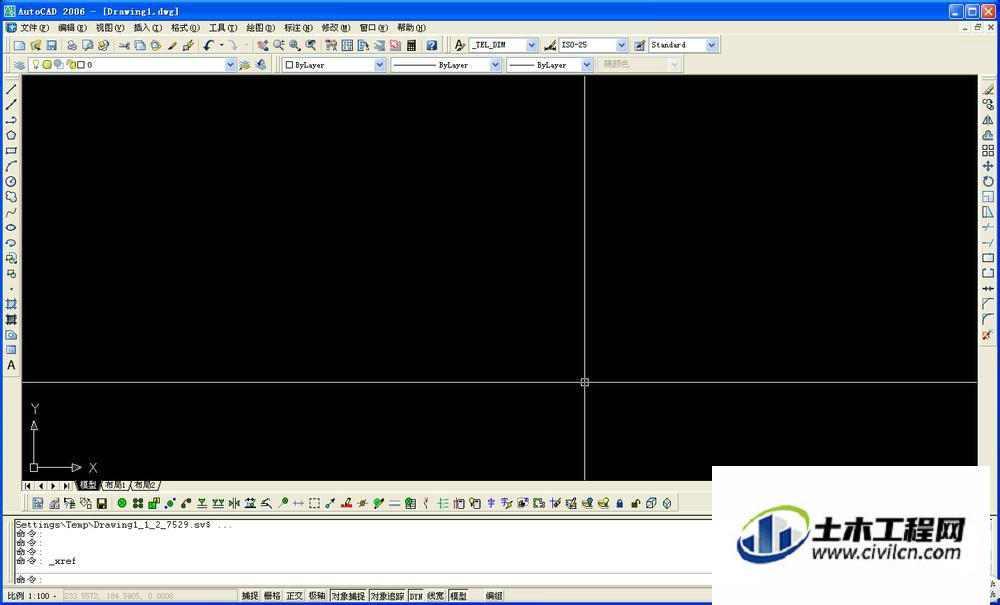

点击“确定”，参照就做好了。以后别人修改了参照底图，你直接把参照替换掉就可以了。
