如何将CAD图纸完美转成PDF?

 CAD是国际上非常流行的图纸设计软件,软件附带了许多了不起的功能,可以更加方便我们进行绘图。我们在画图的时候,都会添加一个图框,所以在打印的时候会被虚拟机覆盖这些痕迹,所以转为PDF格式会更好,那么CAD图纸怎样完美转为PDF格式?其实非常的简单,本次的教程来告诉大家。

方法/步骤

第1步

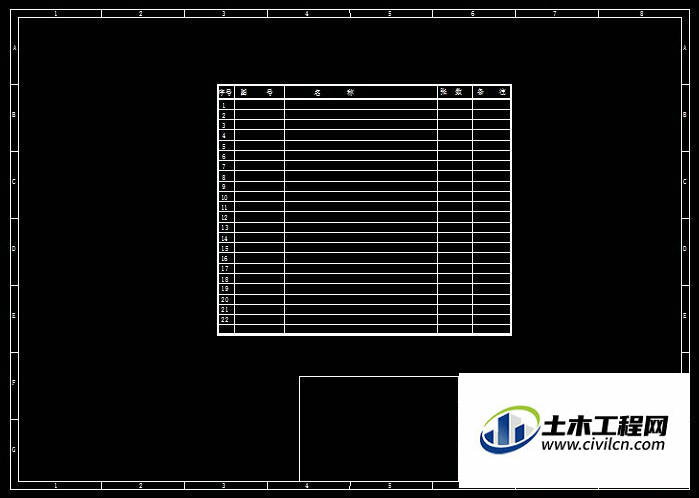

从autocad软件中打开一份图纸,如下图所示


第2步

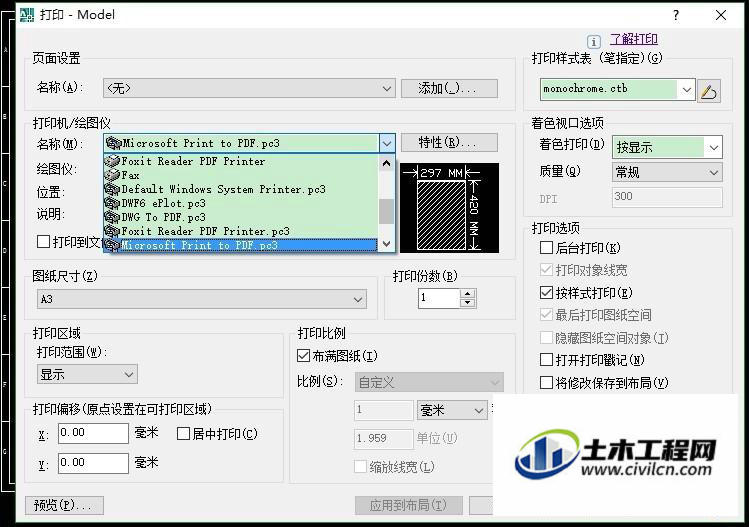

使用快捷键ctrl+P调出打印界面,选择合适的虚拟打印机,为了使黑白打印出来的图纸更清楚,在下图中右侧的“打印样式表”选择“monochrome”。


第3步

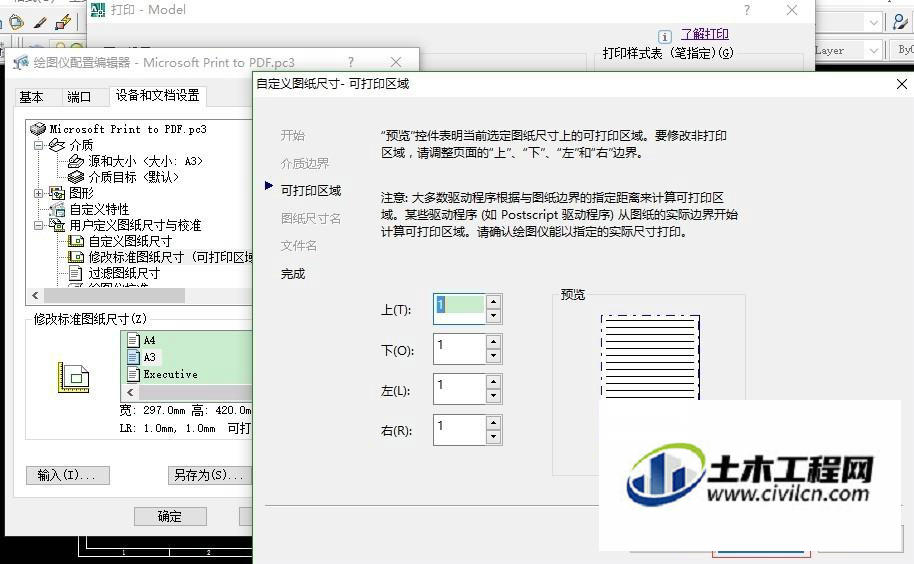

单击虚拟打印机的特性按钮,选择"修改标准图纸尺寸(可打印区域)",选择A3图纸,点击修改。


第4步

修改可打印区域的上、下、左、右边界,这里可以选择为1-2mm,点击下一步。


第5步

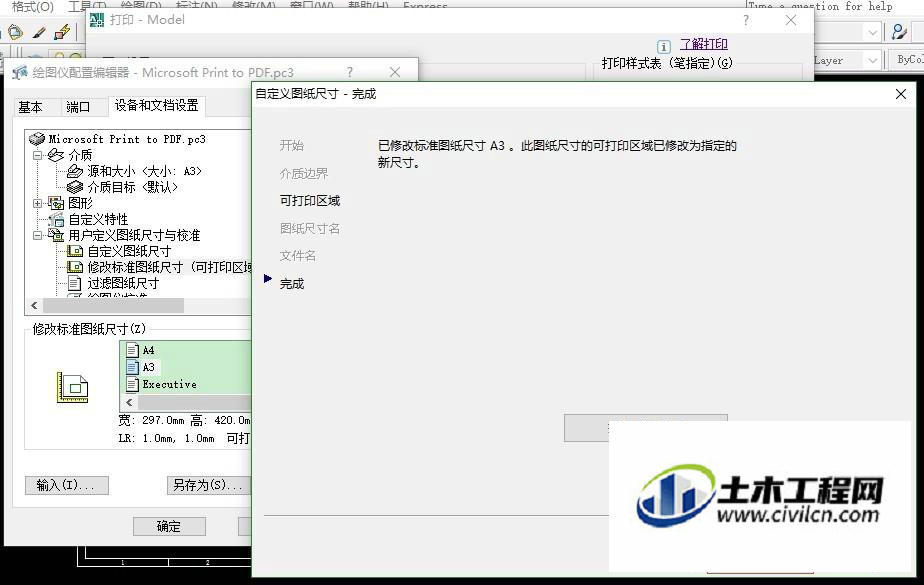

按提示点击完成。


第6步

再次回到打印界面,图纸尺寸选择A3,打印范围选为窗口,点击窗口选择相应的图框,最后点击确定,对pdf文件命名并保存即可。


温馨提示:

以上就是关于“如何将CAD图纸完美转成PDF?”的方法,还不太熟悉的朋友多多练习,关注我们,帮你解决更多难题!
