我们需要根据我们绘制的内容,预估出所需的位置,再进行图框的绘制,那么CAD中a3图框怎么画?很多图纸都需要使用到图框,但是画图框需要使用的工具比较多,本次就来给大家分享详细的操作步骤。
方法/步骤
第1步

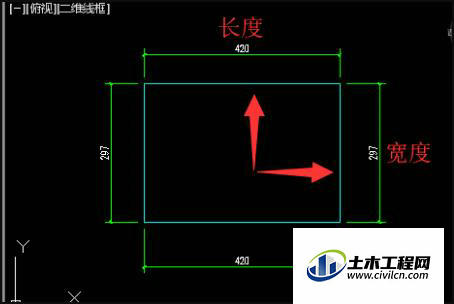

A3图框分为外框和内框,外框尺寸长度为420mm,外框尺寸宽度为297mm。
第2步

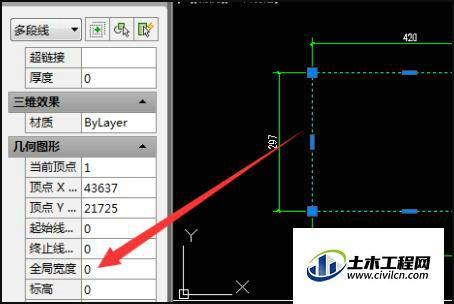

外框没有全局宽度,全局宽度数值为0。
第3步

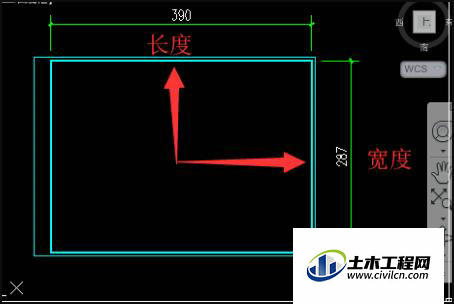

内框尺寸长度为390mm,内框尺寸宽度为287mm。
第4步

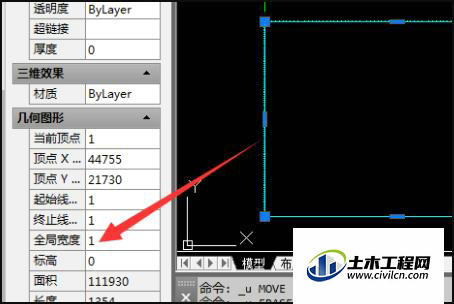

内框全局宽度数值为1。
第5步

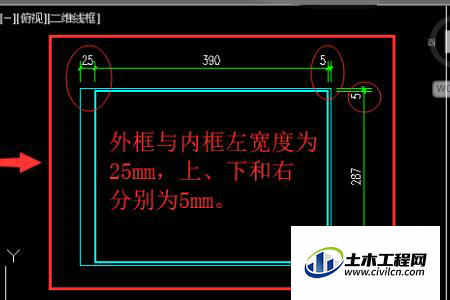

外框与内框的位置也有固定的参数设定,左宽度为25mm,上、下和右分别为5mm。
第6步
总结:1、A3图框分为外框和内框,外框尺寸长度为420mm,外框尺寸宽度为297mm。2、外框没有全局宽度,全局宽度数值为0。3、内框尺寸长度为390mm,内框尺寸宽度为287mm。4、内框全局宽度数值为1。5、外框与内框的位置也有固定的参数设定,左宽度为25mm,上、下和右分别为5mm。
