在我们用CAD绘制建筑或土木类的施工图时经常会遇到要标注坡度的情况，对于不熟悉工程制图的人员，经常会困惑于我要怎么去标注才能让别人一看图纸就知道相关的技术尺寸要求。那么下面我就给大家分享一个，CAD坡度怎么标注的方法，希望能帮助到大家，感兴趣的小伙伴可以关注了解下
方法/步骤

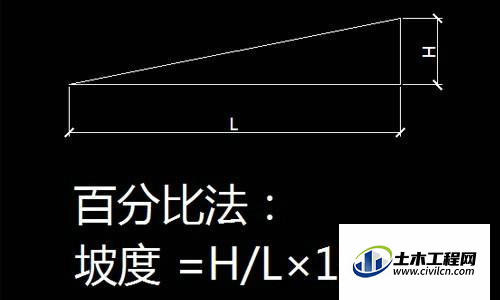

第1步
常见的坡度表示方法之百分比法，计算方法：坡度=垂直上升（下降）高度/水平距离×100%。

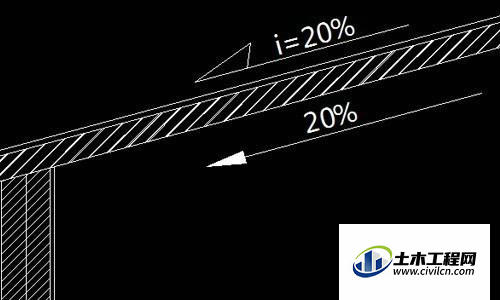

第2步
百分比法的标注方式方向箭头+坡度值；也有不少人会用“i”来表示坡度符合，标注位置就放于坡度斜面先平行位置。

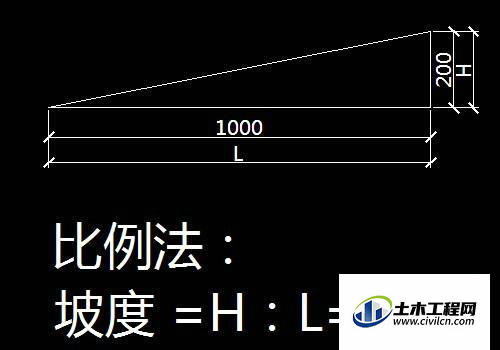

第3步
比例法表示坡度：坡度=垂直上升（下降）高度/水平距离=1:n,通常会把垂直高度用1表示，水平距离则为比例。

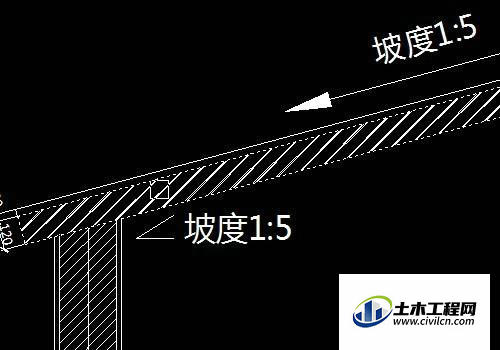

第4步
比例标注通常可标于斜角夹角处、或类似百分比标注发标注；它的标注方式比较随和。

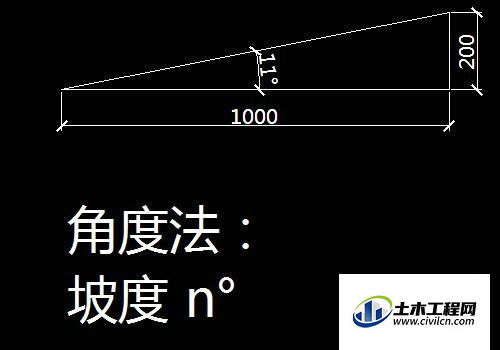

第5步
角度式标注法，就是类似我么常规的角度标注方法，标注好后再编辑写上坡度文字备注。

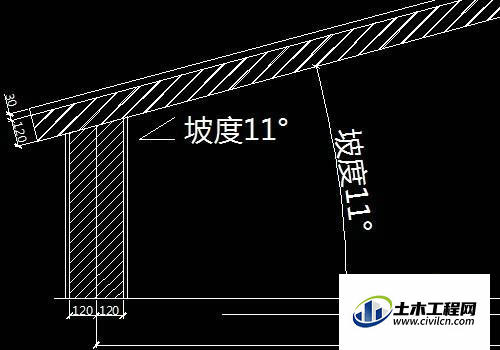

第6步
角度式标注发标注位置就在坡面和水平面的夹角处，角度位置备注坡度。
温馨提示：
以上就是关于“CAD坡度如何标注？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
