在CAD软件中有许多了不起的工具，利用直线工具画出图形，圆工具画出圆，偏移工具、修剪工具、复制工具使用，标注尺寸工具，按图例标注出尺寸，所以这些工具一定要学会，下面来详细的说说CAD是修剪、镜像、偏移、复制怎么用吧！
第1步

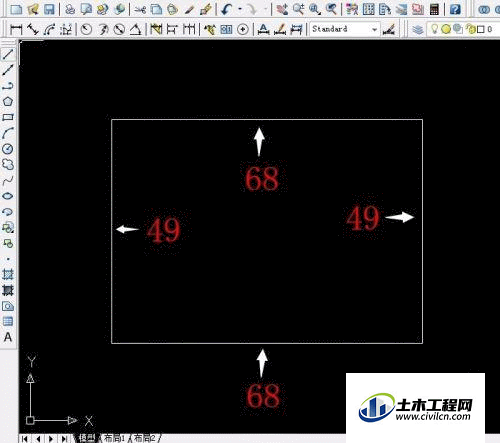

单击选“直线”，快捷键为：L，输入字母L后按空格键即可画直线。在绘图区适当位置单击，按尺寸画出外框。
第2步
单击选定圆工具，快捷键为： C，单击左下角的端点为圆心位置，输入圆半径16后确定。
第3步
单击“修剪工具”后按回车键确定或按空格键确定，单击修剪多余线段，如图所示：
第4步
单击用“镜像”工具，选定线段，按确定，单击两条水平线的中点，按空格确定。
第5步

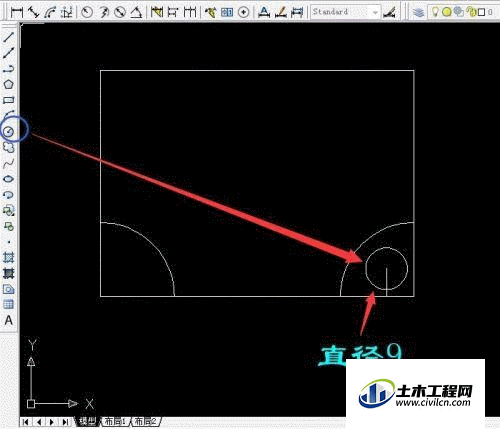

画出右下角的小圆，先定位出圆心位置，看尺寸标注知道圆心是离右下角端点6，6处，单击“直线”工具，单击右下角后往左或往上移动鼠标后输入6，确定后，鼠标往上或往左移动后输入6。
第6步
单击选定圆工具，快捷键为： C，捕捉到6线段的端点为圆心，输入圆半径（四个角的小圆半径一样，看左上角的圆直径是9，半径为一半是4.5，或输入字母D后输入数字9，看下面的命令行的提示）
第7步
单击“复制”工具复制小圆，选定小圆后确定，捕捉端点为基点，向上移动鼠标后输入数字：37，确定按两次空格键。
第8步
用同样的方法复制，选定两个圆可以一起复制。
第9步

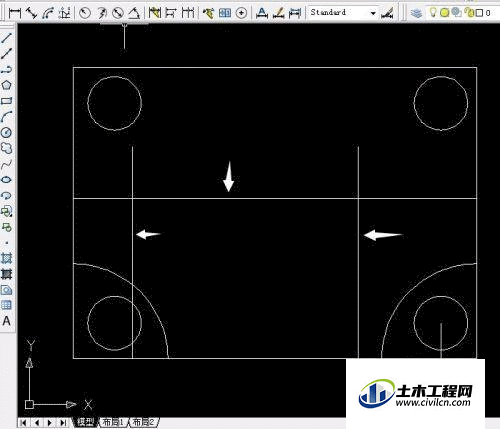

按尺寸要求用直线工具或用“偏移”的方法画三条线。
第10步
对准最下面的“对象捕捉”右击，单击“设置”对话框中单击“交点”前打√启动这功能。
第11步
单击选定圆工具，快捷键为：C，按标注圆的尺寸画出4个圆。
第12步

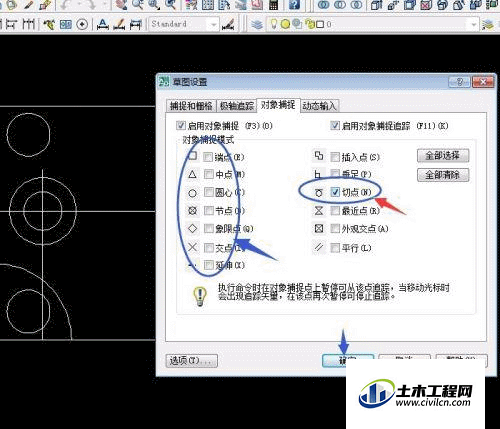

对准最下面的“对象捕捉”右击，单击“设置”对话框中单击“切点”前打√启动这功能。其它的功能单击取消打√，如图所示：
第13步
单击选“直线”，快捷键为：L，捕捉的圆的切点后单击鼠标，移动鼠标至另一个圆上出现“切点”字时单击鼠标后按空格键确定。用同样的方法画出另一条线。
第14步
删除6的线，按尺寸要求标出尺寸。圆用半径和直径标注。
温馨提示：
以上就是关于“CAD是修剪、镜像、偏移、复制如何用？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
