CAD软件拥有许多绘图工具，可以帮助我们更好的设计出图纸。其中CAD里面经常会用到的就是圆弧，6以及一些位移的命令，那么CAD用圆弧和偏移怎么画图呢？本次结合自己的经验，来告诉大家怎么操作吧！
方法/步骤
第1步

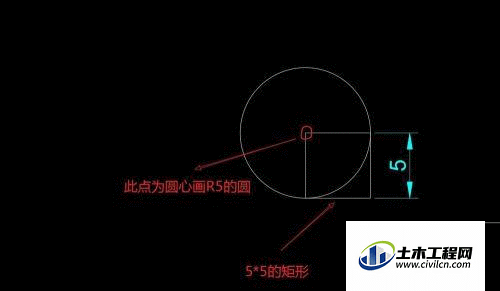

1.打开CAD，先用【矩形: REC】命令画一个5*5的辅助矩形，然后用矩形的一个角点为圆心，画半径为5的圆，如图
第2步

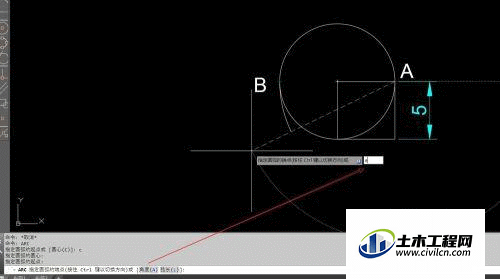

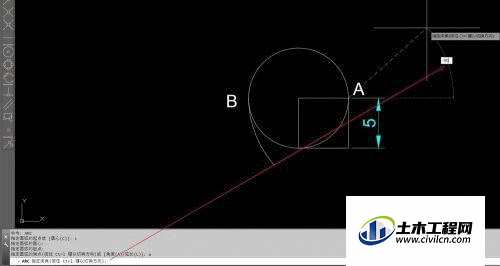

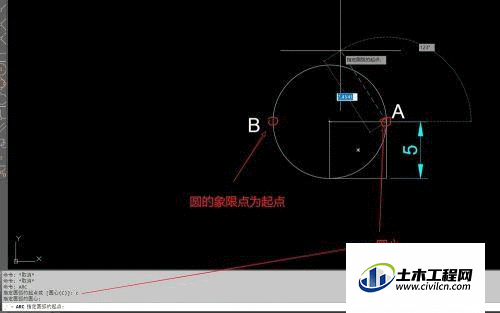

2.用【圆弧：ARC】命令 画圆弧；
指定圆心，以 A 点为圆心，以 B点为起点，指定圆心角，输入顺时针 -90°，如图所示
命令: ARC
指定圆弧的起点或 [圆心(C)]: c
指定圆弧的圆心:
指定圆弧的起点:
指定圆弧的端点(按住 Ctrl 键以切换方向)或 [角度(A)/弦长(L)]: a
指定夹角(按住 Ctrl 键以切换方向): -90
第3步

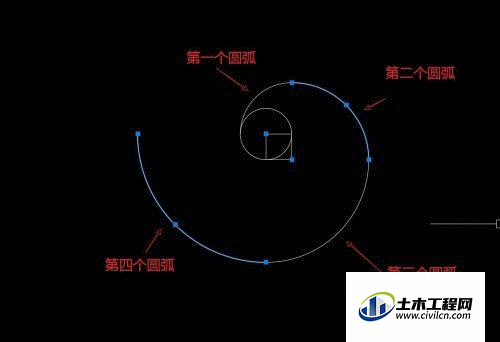

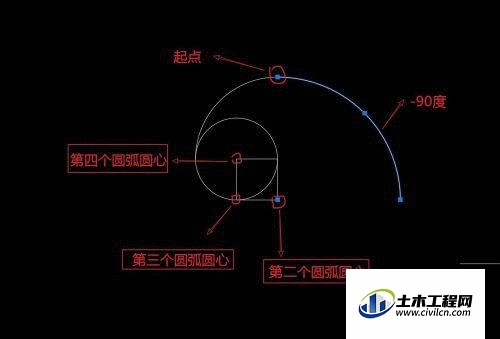

3.继续使用【圆弧：ARC】命令，分别以矩形的4个角为圆心，以上一段圆弧的终点为起点，画其他三条圆弧，操作步骤同上，如图所示
第4步

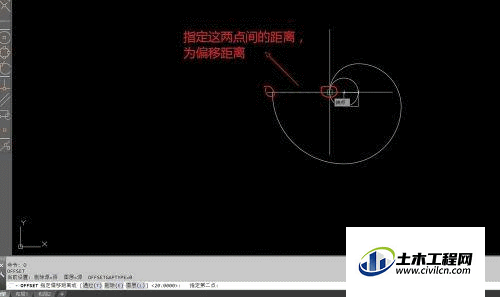

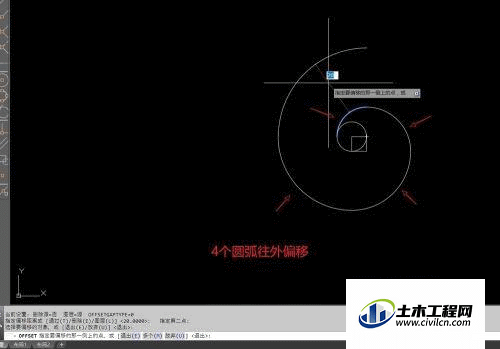

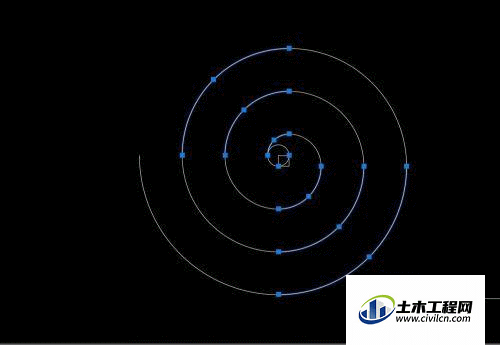

4.使用【偏移：o】命令 ，在图形上拾取偏移距离 ，然后分别对四条弧线进行偏移（如图所示）
第5步

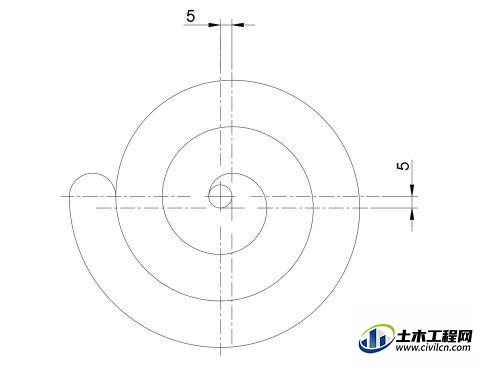

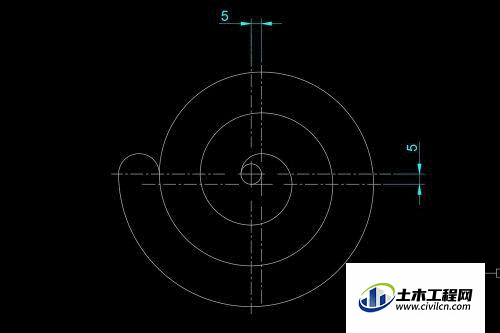

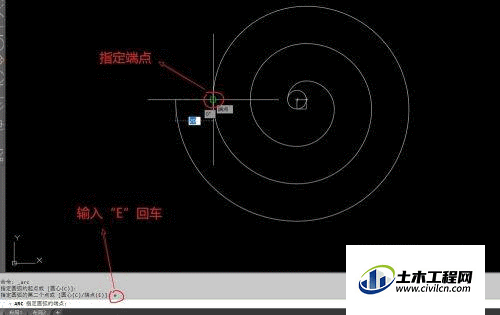

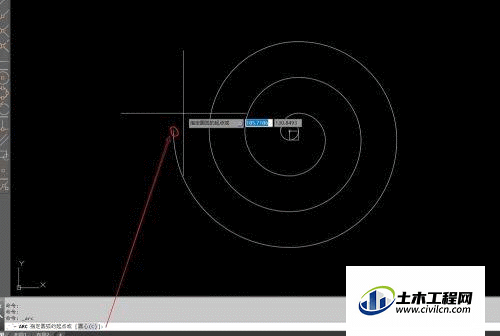

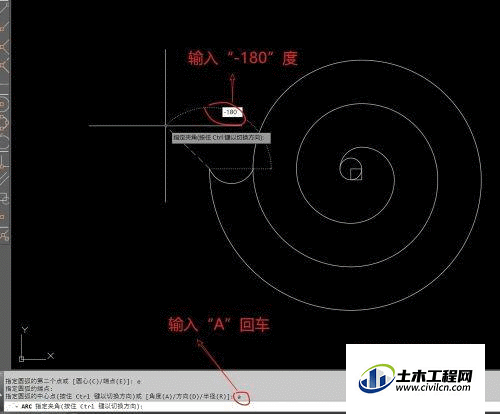

5.把最后的圆弧画好，再把多余的线条删掉，标注好尺寸，如图
温馨提示：
以上就是关于“CAD怎么用圆弧、偏移画图？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
