CAD是目前功能强大的制图软件，现在越来越多的朋友在进行使用，但也有不少新手对软件的功能不太了解，不知道如何操作。很多小白没有熟悉CAD的功能使用，那么CAD怎样画出正等轴测图？不明白具体操作步骤的小伙伴们，快来看看下面的图文教程吧！
方法/步骤
第1步

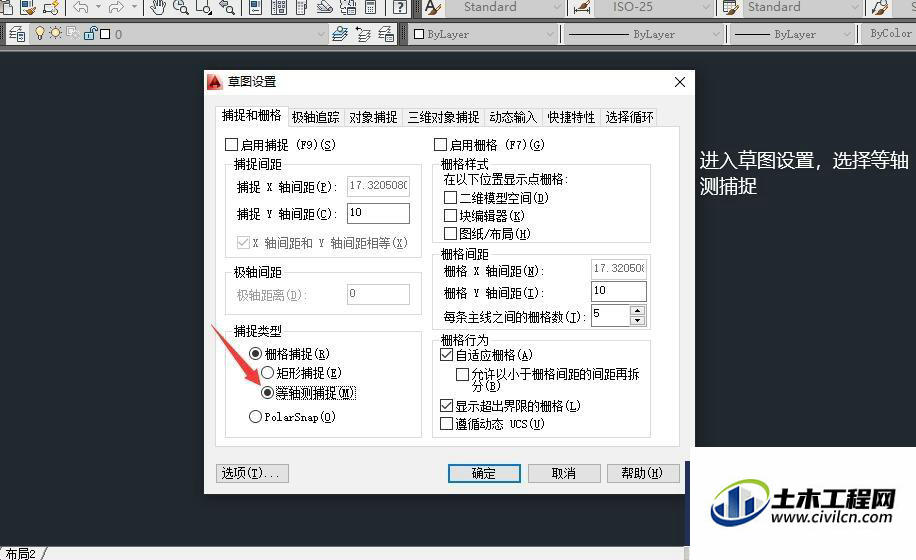

首先了解三视图的尺寸，再根据尺寸进行绘制正等轴测图，通过os或ds命令打开草图设置界面，在捕捉和栅格选项选择等轴测捕捉。
第2步

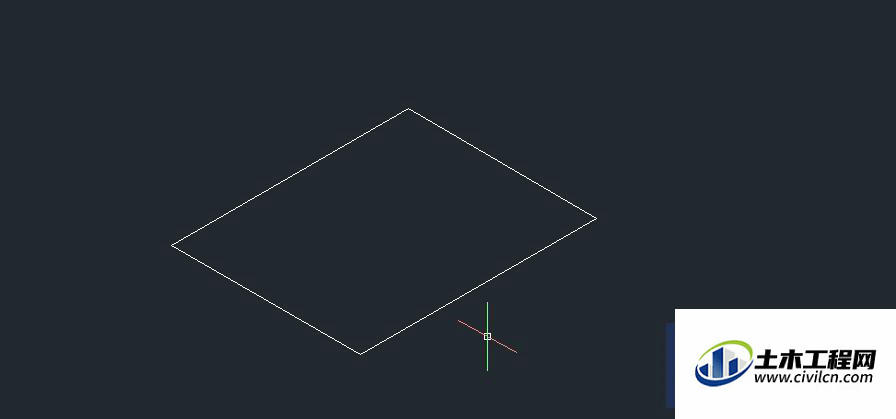

第二，根据已设置好的等轴测捕捉，利用F5快捷键可切换正视、左视和俯视。先画底部，如图。
第3步

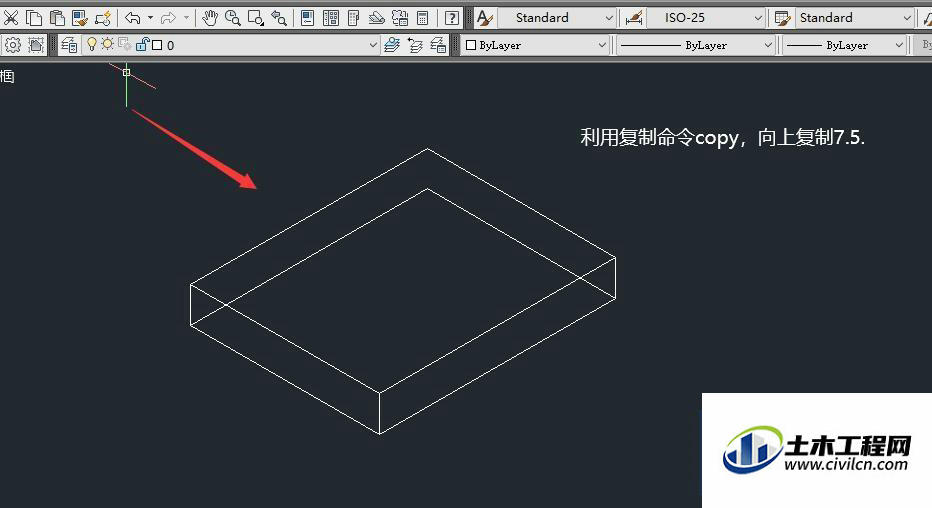

第三，利用复制命令进行复制，复制命令为co，如图。
第4步

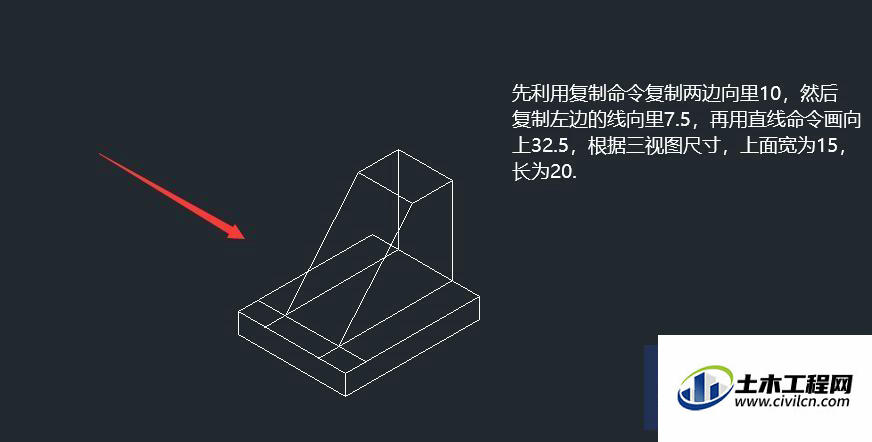

第四，继续用复制命令co两边向里面复制10，再用直线命令L向上画32.5，根据尺寸，上面画宽15，长20。然后用直线连接即可。
第5步

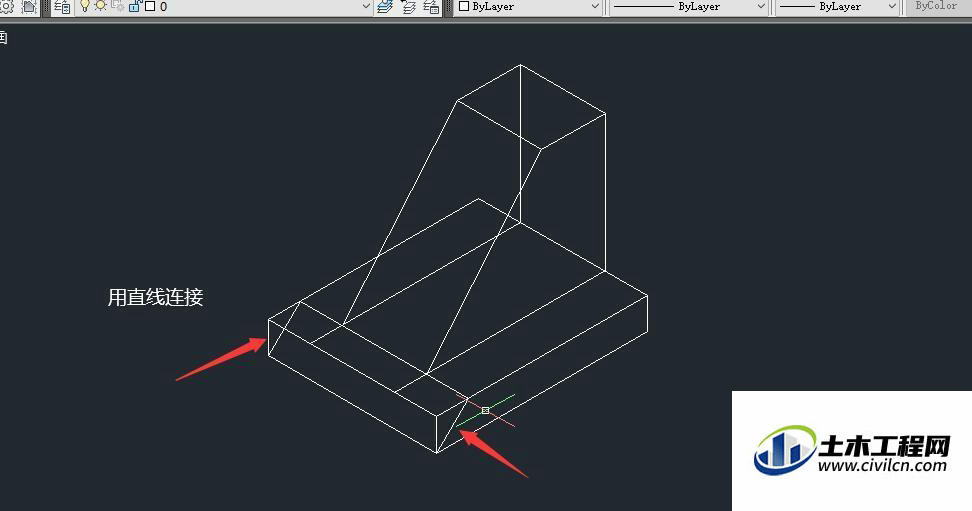

第五，再下方用直线连接，如图。
第6步

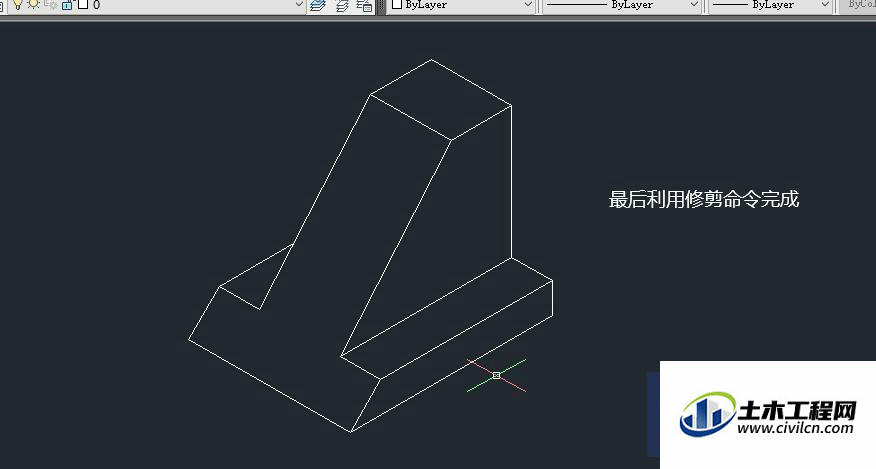

用修剪命令TR减掉看不见的部分即可，如图为完整正等轴测图。
