CAD是非常不错的精确绘图软件，我们可以使用各种命令进行绘制图纸。一些图纸经常会用到各种管的绘制，可是CAD怎样画出二极管呢？本次使用的是2012版本的CAD，来告诉大家操作方法。
第1步
1.启动Auto CAD，按F8键启用“正交模式”。按“多段线”按钮或者输入“pl”命令，按enter键，启用多段线命令。
第2步
2.在页面上随意取一点，输入20，按enter键。按“w”键，即重新设置线宽，按enter键。输入10，按enter键；输入0，按enter键；输入10，即箭头长度，按enter键。
第3步
3.按“w”键，即重新设置线宽，按enter键。输入10，即起点宽度为10，按enter键；再按enter键，即端点宽度也为10，输入1，即宽度为1，按enter键。
第4步

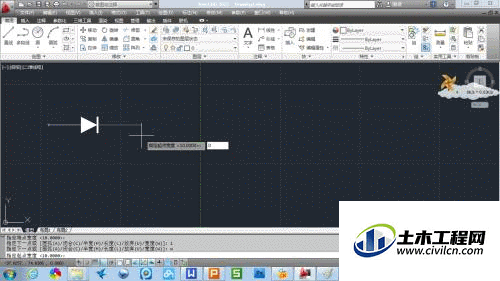

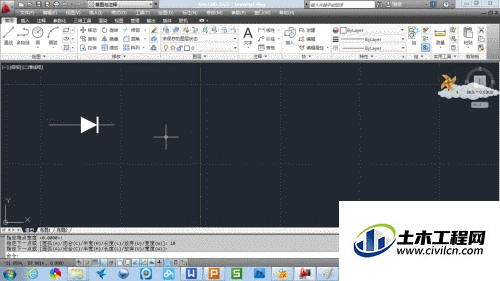

4.按“w”键，即重新设置线宽，按enter键。输入0，即起点宽度为0，按enter键；再按enter键，即端点宽度也为0，输入10，即宽度为10，按enter键。这样二极管就画好了，
第5步
5.对话框中的文字：
命令: _pline
指定起点:
当前线宽为 0.0000
指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 20
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: w
指定起点宽度 <0.0000>: 10
指定端点宽度 <10.0000>: 0
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 10
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: w
指定起点宽度 <0.0000>: 10
指定端点宽度 <10.0000>:
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 1
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: w
指定起点宽度 <10.0000>: 0
指定端点宽度 <0.0000>:
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 10
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:
