CAD中如何出图?

 CAD出图是我们十分重要的技能,现在我们出图前一定要注意自己的绘图的要求,图形需要绘制完成,而且相关的注意事项我们也应该添加上去。接下来我们就来简单的看一下,关于CAD中怎样输出高清图的问题。

方法/步骤

第1步

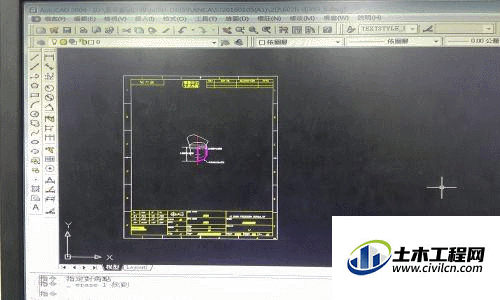

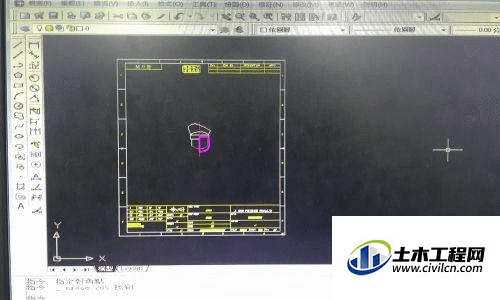

图框制作完成后,我们先要拉入我们的图形,然后需要标注尺寸。



第2步

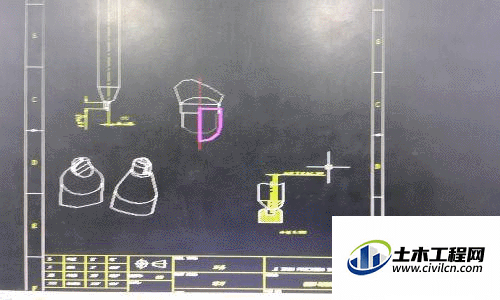

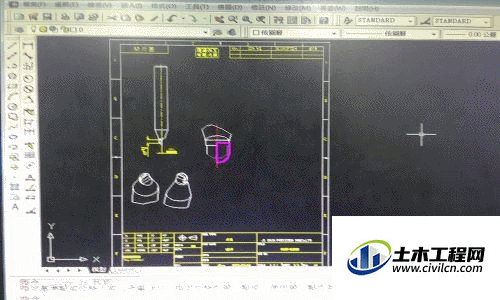

接下来就要注意绘制我们图纸的整体图,包括3D以及平面整体图。



第3步

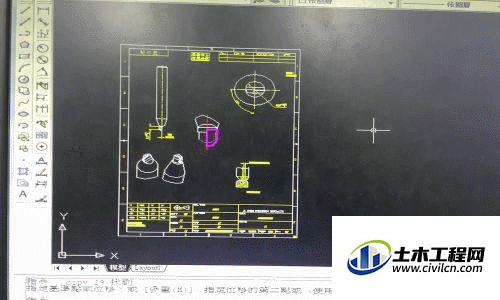

平面的左视图,俯视图,主视图,局部放大图,实际加工图。在需要的情况下一定需要补完。


第4步

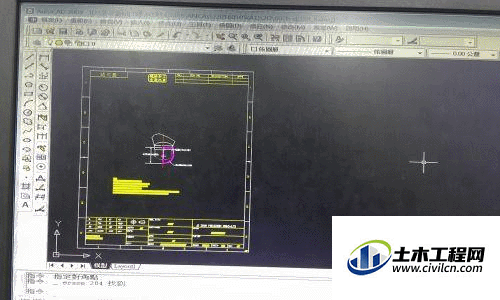

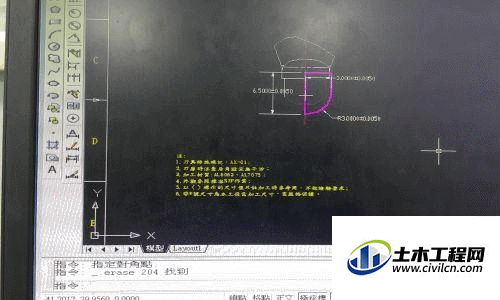

图形绘制完后,我们接下来就要填写注意事项以及加工要求。



第5步

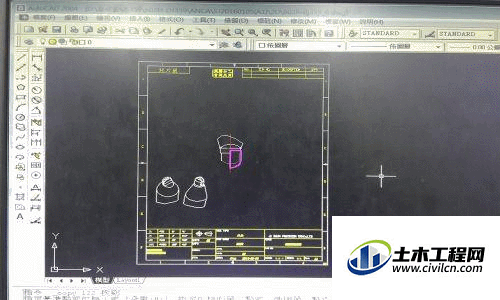

最后是我们的整体出图了,在出图前一定要确认一下我们的图形没有任何问题。


温馨提示:

以上就是关于“CAD中如何出图?”的方法,还不太熟悉的朋友多多练习,关注我们,帮你解决更多难题!
