CAD制图时为了区分线条的作用，我们会用图层来区分线条的不同，所以需要通过设置图层线条颜色、线型以及线宽，那么CAD怎样进行设置图层呢？很多小伙伴不熟悉对图层的使用，那么下面来示范给大家看看。
第1步
新建一个CAD文档（如下图）：
第2步
点击CAD菜单栏格式选项卡里的图层选项（如下图）：
第3步

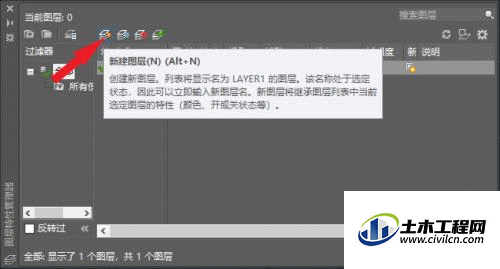

在对话框里点击箭头所指的图标，新建一个图层（如下图）：
第4步
箭头所指可以将图层重新命名，直接双击即可命名，这时我们以实线为例（如下图）：
第5步
线型也可以选择，双击打开线型对话框，这里以实线线型为例，然后点击下方确定即可（如下图）：
第6步
用上面的方法再次新建一个图层，重新命名，这里以虚线为例（如下图）：
第7步
双击线型选项，如果没有合适的线型，我们可以点击对话框下方加载选项（如下图）：
第8步
拖动对话框 右侧的滚动条，选择合适的线型，这里我们以DASHED2为例，单击线型之后，点击下方确定按钮（如下图）：
第9步
这时可以看到线型对话框里多了一种线型，我们选择新的线型，然后点击下方确定按钮（如下图）：
第10步
为了更明显的区分线型，这里我们也可以将颜色修改下，双击颜色选项（如下图）：
第11步
在颜色对话框里我们可以选择任一颜色，这里我们以蓝色为例，选择蓝色之后点击下方确定按钮（如下图）：
第12步
这时可以看到虚线图层中的线条颜色已经变成了蓝色，点击左上角的X标志，关闭图层选项（如下图）：
第13步
现在看图层就可以看到刚新建的两个新的图层（如下图）：
第14步
分别选择实线图层以及虚线图层分别用圆工具画一个圆，这时就可以看出来两个图层之间的区别（如下图）：
温馨提示：
以上就是关于“CAD如何设置图层？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
