CAD中延伸命名如何运用?

 在CAD里面有时会需要将一条或多条线条延长到与指定的参考线相交的情况,毕竟很多时候尺寸都无法精准算对,所以这时就需要用到延伸命令,但是CAD的延伸命名怎么用?本次整理的教程来为大家解答。


方法/步骤

第1步

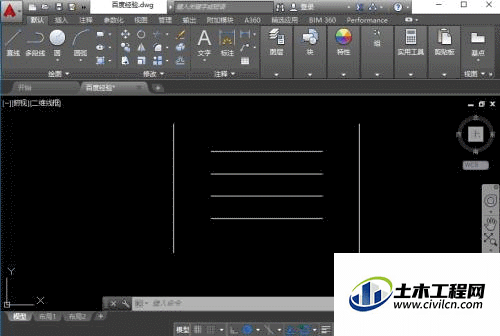

如下所示,中间的四条横线是需要延伸的对象


第2步

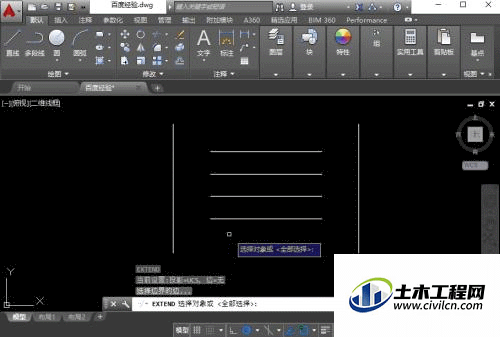

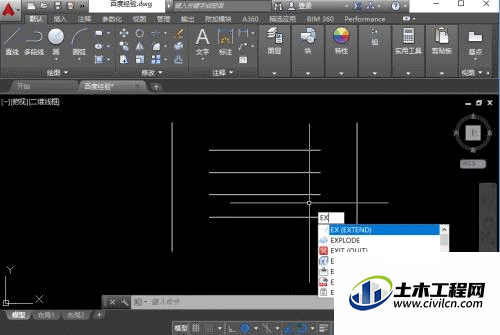

在命令行中输入延伸命令的快捷命令“EX”,按一下空格键


第3步

这时需要选择对象作为延伸的边界线,我们选择右边的竖线,然后按一下空格键


第4步

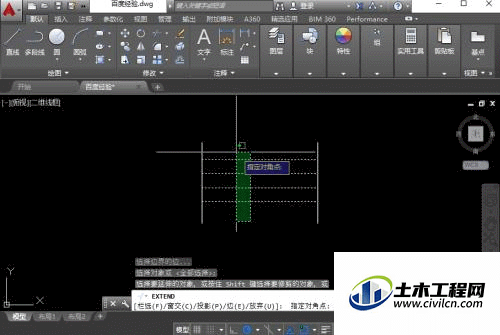

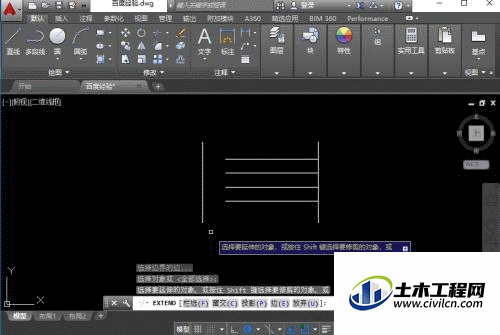

接着选择要延伸的直线,可以一条一条选择,也可以框选多条


第5步

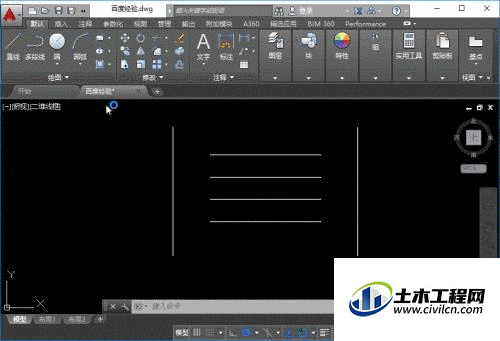

另一种方式,在输入延伸快捷命令后,按两下空格键,这样直接选择要延伸的对象就行,延伸的边界系统自动识别


第6步

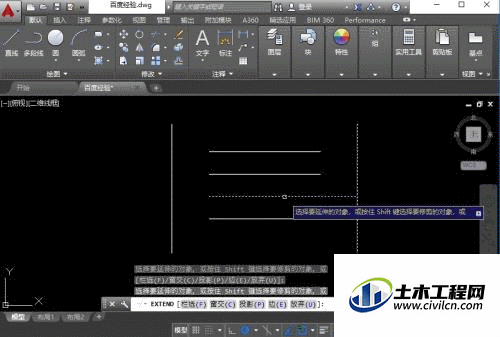

直接框选四条直线,完成延伸
